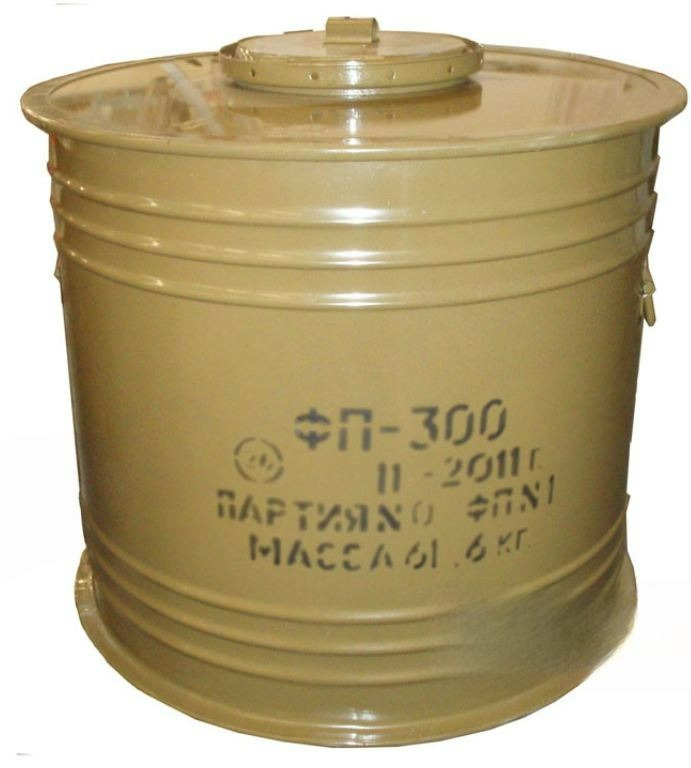

ФП-300 фильтр-поглотитель

Назначение и применение

Фильтры ФПУ-300 применяются при работе 2-го и 3-го режимов фильтровентиляции защитных сооружений для очистки подаваемого воздуха от:

• отравляющих веществ (ОВ);
• боевых отравляющих веществ (БОВ);
• радиоактивной пыли;
• ядовитых дымов;
• бактериальных средств.

Условия эксплуатации

• Температурный диапазон: от -50°C до 50°C ;
• Допустимая влажность: до 95% ;
• Требуется полное исключение попадания воды и влаги в корпус.

Важное предупреждение

При проникновении влаги внутрь фильтра происходит:

• Увлажнение поглотителя и противоаэрозольного фильтра;
• Прекращение циркуляции воздуха или неэффективная очистка;
• Прямая угроза жизни и здоровью укрываемых.

Модификации

• ФП-300-1 - с дополнительной защитой от радиоактивного йода;
• ФП-300А - с дополнительной защитой от паров люизита (изготавливаются под заказ).

Для обеспечения безопасности требуется строгий контроль условий эксплуатации и регулярная проверка оборудования.

Установка и монтаж фильтров ФП-300

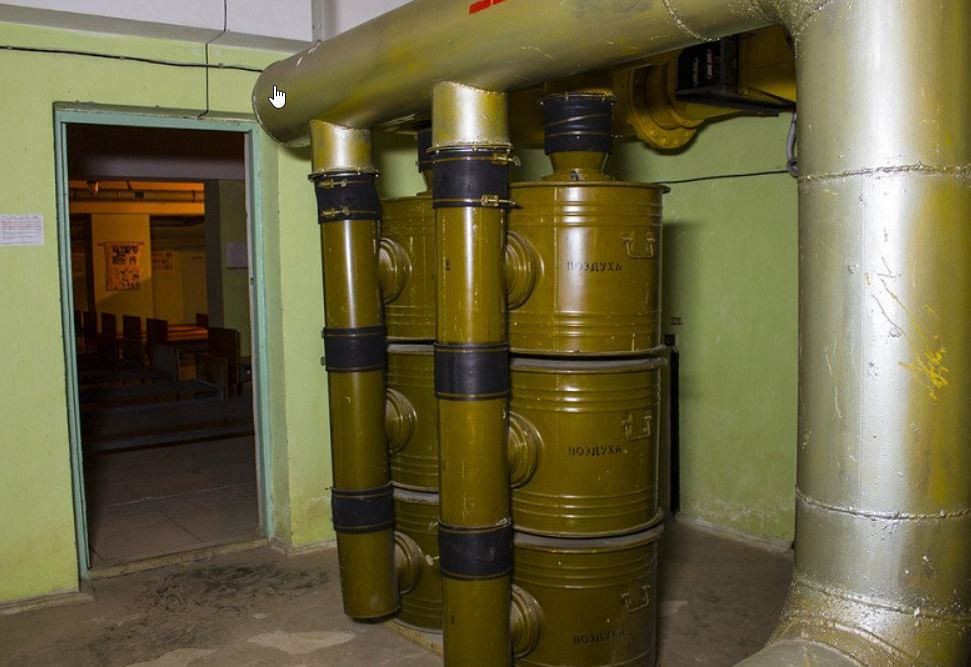

Фильтры-поглотители ФП-300 размещаются в отдельном помещении защитного сооружения ГО, предназначенном для фильтровентиляционного оборудования. Основными узлами установки являются фильтры ФП-300, которые с помощью комплекта монтажных деталей (воздуховоды, патрубки, тройники, стаканы, муфты, хомуты) присоединяются к системе воздуховодов.

Способы подключения

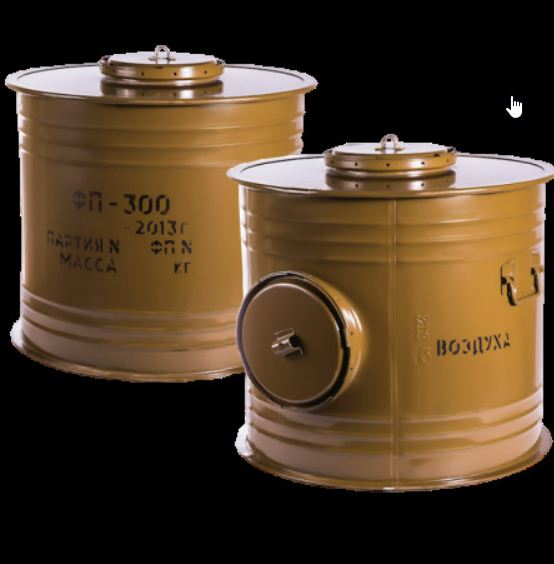

В отличие от ФПУ-200 с исключительно верхним подключением, фильтры ФП-300 поддерживают два варианта присоединения к системе вентиляции:

1. Верхнее подсоединение (аналогично ФПУ-200):

   • Воздух поступает через верхнее отверстие корпуса.
   • Последовательно проходит через противодымный фильтр (очистка от аэрозолей, бактериальных средств) и катализатор (нейтрализация отравляющих веществ).
   • Очищенный воздух выходит через боковые отверстия в систему воздухоснабжения убежища.

2. Нижнее подсоединение:

   • Зараженный воздух поступает через нижнее торцевое отверстие.
   • Далее проходит аналогичные этапы очистки (противодымный фильтр и катализатор).
   • Конструктивное отличие требует применения специального комплекта монтажных деталей.

Важно: Комплекты деталей для монтажа в колонки различаются в зависимости от выбранного способа подключения. Для обеспечения эффективной работы необходимо строгое соответствие монтажа эксплуатационным требованиям.

Особенности монтажа фильтров ФП-300 в колонки

1. Компоновка фильтров:Фильтры ФП-300 монтируются в колонки, состоящие из одного, двух или трёх изделий. Для обеспечения герметичности системы перед и после каждой колонки устанавливаются герметичные клапаны. Такая компоновка позволяет значительно сократить площадь, занимаемую фильтровентиляционным оборудованием.

2. Комплектация монтажными деталями:Количество и состав фасонных деталей для монтажа определяются количеством фильтров в колонке. Комплект монтажных деталей заказывается отдельно от фильтров.

3. Важные указания по монтажу

   • Для монтажа одиночного фильтра в систему вентиляции убежища требуется комплект деталей ФП-300:300 (1:1) .
   • Состав комплекта меняется в зависимости от количества фильтров в колонке (1, 2 или 3 изделия).
   • Герметичные клапаны обязательны для установки перед и после каждой колонки.

Примечание : Правильный подбор монтажных деталей и соблюдение схемы установки обеспечивают герметичность системы и эффективную работу фильтров.

Варианты комплектов монтажа фильтров ФП-300 в колонну

Монтаж фильтров ФП-300 в колонну с верхним присоединением

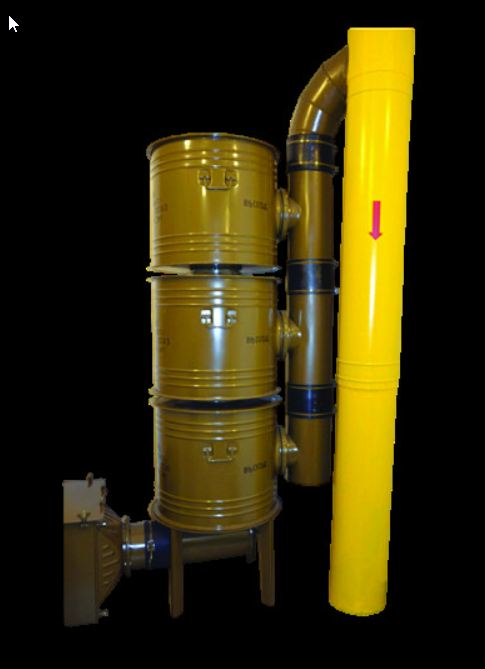

Монтаж фильтров ФП-300 в колонну с нижним присоединением

Гарантийные обязательства и условия эксплуатации ФП-300

1. Гарантийные условия

Завод-изготовитель предоставляет гарантию на фильтры ФП-300 при соблюдении требований к хранению и эксплуатации. Гарантийные сроки зависят от условий использования:

• 10 лет - при хранении в заводской упаковке без установки.
• 8 лет - после монтажа в колонку (в любом количестве) без эксплуатации.
• 5 лет - при установке в колонку и продувке воздухом (до 100 часов работы вентиляционной системы).

2. Запреты и ограничения

• Фильтр не подлежит ремонту , включая запрет на вскрытие, замену компонентов, сушку катализатора и поглотителя.
• Любые работы, кроме указанных в Приказе МЧС России №583, категорически запрещены.

3. Контроль качества и утилизация

• После истечения гарантийного срока фильтры проходят лабораторные испытания (согласно Приказу МЧС России №583).
• При несоответствии хотя бы одного параметра фильтр бракуется и подлежит замене.
• Важно : В одной колонке должны быть установлены фильтры только одной партии.
• Утилизация осуществляется организациями, имеющими лицензию на обезвреживание отходов 1-4 класса опасности.

Примечание: Производитель гарантирует соответствие технических характеристик в пределах норм, указанных в паспорте изделия, при условии соблюдения правил хранения и эксплуатации.

Упаковка и транспортировка ФП-300

Каждый фильтр-поглотитель ФП-300 поставляется в индивидуальной деревянной таре. Фильтр плотно фиксируется внутри ящика деревянными уголками, что полностью исключает его перемещение и защищает от динамических ударов и вибрации при:

• транспортировке;
• погрузочно-разгрузочных работах;
• хранении.

Такая упаковка гарантирует сохранность фильтра и его рабочих характеристик до момента ввода в эксплуатацию.

Комплектация поставки

1. Фильтр-поглотитель ФП-300;

2. Паспорт на каждый фильтр (вкладывается непосредственно в ящик с изделием);

3. Техническое описание и инструкция по эксплуатации;

4. Паспорт на партию;

5. Деревянный ящик.

Комплектация поставки монтажных деталей

1. Каждый комплект деталей для монтажа упаковывается отдельно в деревянный ящик;

2. Деревянный ящик;

3. Паспорт на комплект монтажных деталей ФП-300.

Технические характеристики ФП-300
