Фильтр-поглотитель ФПУ-200Т

Назначение:

Фильтр предназначен для интеграции в СКЗ ЗС ГО (убежищ). Он обеспечивает безопасное пребывание людей без использования средств индивидуальной защиты органов дыхания (например, противогазов ГП-7, ГП-21).

Сфера применения:

• Убежища малой вместимости (до 150 человек).
• Для объектов с большей пропускной способностью применяются фильтры-поглотители ФП-300.

Функционал:

Очистка подаваемого наружного воздуха от таких загрязняющих веществ, как:

• отравляющих веществ (ОВ);
• радиоактивной пыли;
• бактериальных и биологических аэрозолей;
• ядовитых дымов и вредных газов.

Условия эксплуатации:

• Температурный диапазон: от -50°С до 50°С.
• Допустимая влажность: до 95% (при полном исключении попадания влаги внутрь корпуса).

Критические ограничения:

При проникновении влаги в корпус происходит:

• увлажнение и слеживание каталитического наполнителя;
• нарушение циркуляции воздушного потока;
• полная потеря нейтрализующих свойств фильтра.

Монтаж и обслуживание должны проводиться в строгом соответствии с руководством по эксплуатации. Для объектов с вместимостью свыше 150 человек требуется использование ФП-300.

Устройство и принцип работы фильтра-поглотителя ФПУ-200 Т

Установка

Фильтры ФПУ-200-Т применяются:

• Самостоятельно в виде колонн в отдельном помещении (вертикальных сборок);
• В составе фильтровентиляционных комплексов ФВК-1 и ФВК-2 (колонны по 3 фильтра);
• В фильтровентиляционных агрегатах ФВА-49 Т (от 1 до 3 фильтров в зависимости от проектной документации убежища).

Перед колонкой и после, фильтра ФПУ-200-Т, должны быть установлены герметические клапаны.

В зависимости от количества установленных фильтров в колонне определяется и набор фасонных деталей – монтажные деталей, которые заказываются отдельно от фильтра.

Необходимо знать, что если даже у вас один фильтр ФПУ-200-Т, то для установки его в вентиляционную систему вам необходим также приобрести комплект деталей ФПУ-200-1 для монтажа.

В связи с тем, что ФПУ-200-Т является идентичный по техническим характеристикам, то для монтажа в колонки можно применять монтажные детали для ФПУ-200, в отличии от монтажных деталей к ФП-300 имеют различный диаметр патрубков и размерность.

Важно: Количество фильтров и схема монтажа определяются паспортом убежища или проектной документацией.

Принцип работы

• Поступление воздуха: Зараженный воздух поступает через верхнее отверстие корпуса фильтра.
• Аэрозольная очистка: Воздух проходит через противодымный фильтр, где удаляются:
• Твердые и жидкие аэрозоли;
• Радиоактивная пыль;
• Бактериальные средства.
• Газовая очистка: Воздух направляется через катализатор, нейтрализующий:
• Отравляющие вещества (ОВ);
• Вредные газы и пары.
• Выход очищенного воздуха: Воздух выходит через боковые отверстия и поступает в систему воздухоснабжения убежища.

Эксплуатационные требования

• Рабочая температура: от -50°С до 50°С ;
• Влажность: до 95% (исключить попадание воды внутрь корпуса);
• Нарушение условий приводит к потере эффективности фильтра.

Маркировка и идентификация фильтра-поглотителя ФПУ-200 Т

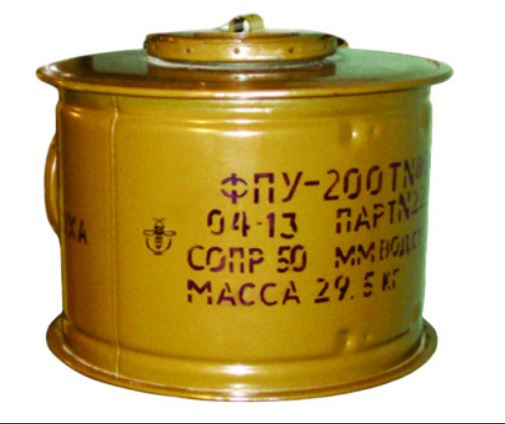

Внешний вид :

Корпус фильтра окрашен защитной оливковой краской.

Маркировка нанесена на корпус несмываемой чёрной мастикой.

Идентификационные данные :

Каждое изделие имеет уникальный номер, зарегистрированный производителем.

Номер указывается в паспорте фильтра и дублируется на корпусе.

Проверка подлинности :

• При получении изделия сверьте номер на корпусе с данными в паспорте.
• Несоответствие может свидетельствовать о контрафактной продукции.
• В случае несоответствия немедленно обратитесь к официальному поставщику или производителю.

Варианты комплектов фильтров ФПУ-200 Т в колонну

*Г – городского исполнения

*М – морского исполнения

1. Колонна из одного фильтра-поглотителя ФПУ-200 монтируется в вентиляционную систему с помощью монтажного комплекта ФПУ-200-1.

2. Колонна из двух фильтров-поглотителей ФПУ-200 монтируется в вентиляционную систему с помощью монтажного комплекта ФПУ-200-2.

2. Колонна из трех фильтров-поглотителей ФПУ-200 монтируется в вентиляционную систему с помощью монтажного комплекта ФПУ-200-3.

Гарантийные обязательства и условия эксплуатации ФПУ-200 Т

1. Гарантийные условия Завод-изготовитель предоставляет гарантию на фильтры ФП-300 при соблюдении требований к хранению и эксплуатации. Гарантийные сроки зависят от условий использования:

• 10 лет - при хранении в заводской упаковке без установки.
• 8 лет - после монтажа в колонку (в любом количестве) без эксплуатации.
• 5 лет - при установке в колонку и продувке воздухом (до 100 часов работы вентиляционной системы).

2. Техническое обслуживание и проверки

• Технический осмотр: Проводится через 2 года после установки.
• Контрольная проверка: Выполняется через 5 лет для оценки соответствия нормативам (согласно Приказу МЧС России № 583).
• Замена: Фильтр подлежит замене при несоответствии любого из параметров.

3. Утилизация

• Отработанные или не соответствующие нормативам фильтры подлежат обязательной утилизации.
• Утилизация проводится лицензированными организациями (отходы 1-4 класса опасности).

Упаковка и транспортировка ФПУ-200 Т

Каждый фильтр-поглотитель ФПУ-200 поставляется в индивидуальной деревянной таре. Фильтр плотно фиксируется внутри ящика деревянными уголками, что полностью исключает его перемещение и защищает от динамических ударов и вибрации при:

• транспортировке;
• погрузочно-разгрузочных работах;
• хранении.

Такая упаковка гарантирует сохранность фильтра и его рабочих характеристик до момента ввода в эксплуатацию.

Комплектация поставки ФПУ-200-Т

1. Фильтр-поглотитель ФПУ-200 Т.

2. Паспорт на каждый фильтр (вкладывается непосредственно в ящик с изделием).

3. Паспорт на партию.

4. Деревянный ящик.

Комплектация поставки монтажных деталей к ФПУ-200-Т

1. Каждый комплект деталей для монтажа упаковывается отдельно в деревянный ящик.

2. Деревянный ящик.

3. Паспорт на комплект монтажных деталей ФПУ-200 (ФПУ-200 Т).

Технические характеристики ФПУ-200 Т
