Фильтр-поглотитель гопкалитовый ФГ-70

Сфера применения:

• Установка в фильтровентиляционное оборудование убежищ ГО (например, ФВК-2 ).
• Использование на территориях с риском возникновения пожаров, стихийных бедствий или других ситуаций, сопровождающихся выделением угарного газа.

Условия эксплуатации:

• Температурный диапазон: от -50 °C до 50 °C.
• Оптимальная эффективность: достигается при температуре подаваемого воздуха свыше 50 °C .
• Влажность: не более 95%. Запрещено попадание воды или конденсата внутрь корпуса.

При повышенной влажности гопкалитовый наполнитель и катализатор увлажняются, что приводит к:

• Полной блокировке прохождения воздуха.
• Потере фильтрующей способности.
• Некачественной очистке воздуха и риску для жизни укрываемых.

Особенности монтажа:

Фильтры ФГ-70 монтируются исключительно в составе фильтровентиляционных комплексов убежищ. Требуется регулярная проверка условий эксплуатации и состояния оборудования.

Правила установки и эксплуатации фильтра-поглотителя ФГ-70

Установка:

• Фильтры ФГ-70 монтируются в отдельном помещении убежища в виде колонн (из 1, 2 или 3 единиц).
• Помещение должно быть оборудовано для обеспечения рабочих условий и исключать доступ посторонних лиц.
• Корпус фильтра в процессе работы может нагреваться до 300 °C.

Требования безопасности:

• Категорически запрещено проводить техническое обслуживание, ремонт или замену деталей при включенной установке.
• Устранение неисправностей допускается только после полного остывания корпуса и всех компонентов.

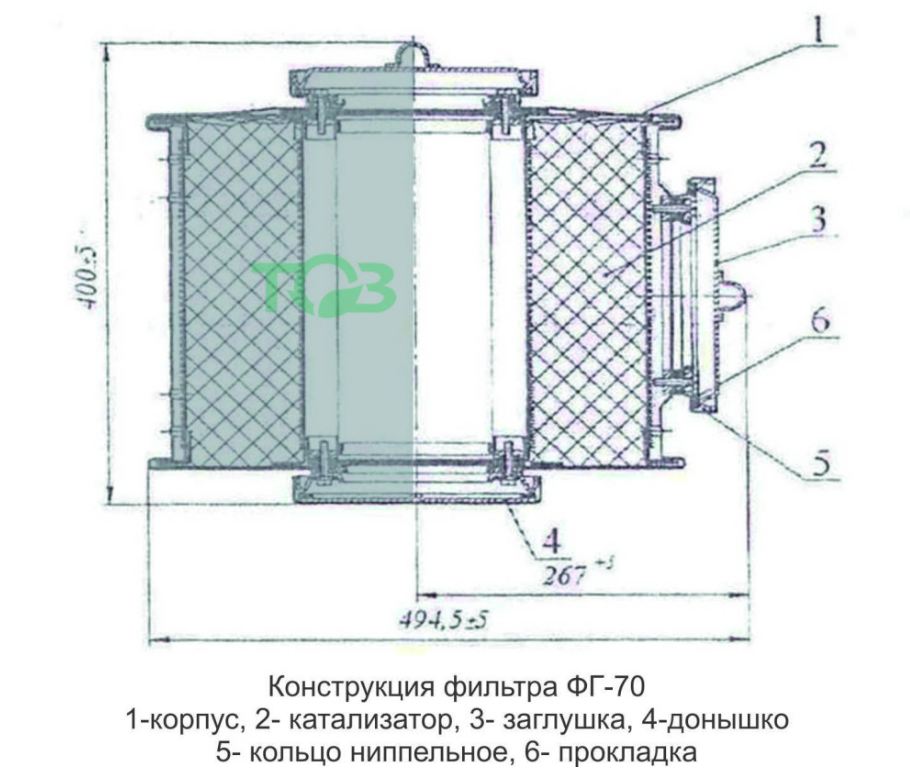

Принцип работы:

• Наружный воздух поступает через клапан ДУ-200П в верхнее входное отверстие.
• Проходит через катализатор, где окись углерода (CO) окисляется до диоксида углерода (CO₂).
• Очищенный воздух выводится из установки.

Основания для приостановки работы системы:

• Истечение расчетного ресурса работы фильтра ФГ-70.
• Отсутствие окиси углерода в поступающем воздухе.
• Выявление неисправностей фильтра в процессе работы.

Критические условия эксплуатации:

• Рабочая температура: от -50 °C до 50 °C.
• Влажность: не более 95% (без попадания воды внутрь корпуса).
• Нарушение условий приводит к потере эффективности и риску для укрываемых.

Варианты комплектов монтажа фильтров ФГ-70 в колонну:

При сборке фильтров ФГ-70 в установки, необходимо соединять сопрягаемые детали, не допуская перекоса муфты. Комплекты аналогичны для монтажа фильтров-поглотителей ФПУ-200 и ФП-300, но имеют различную размерность.

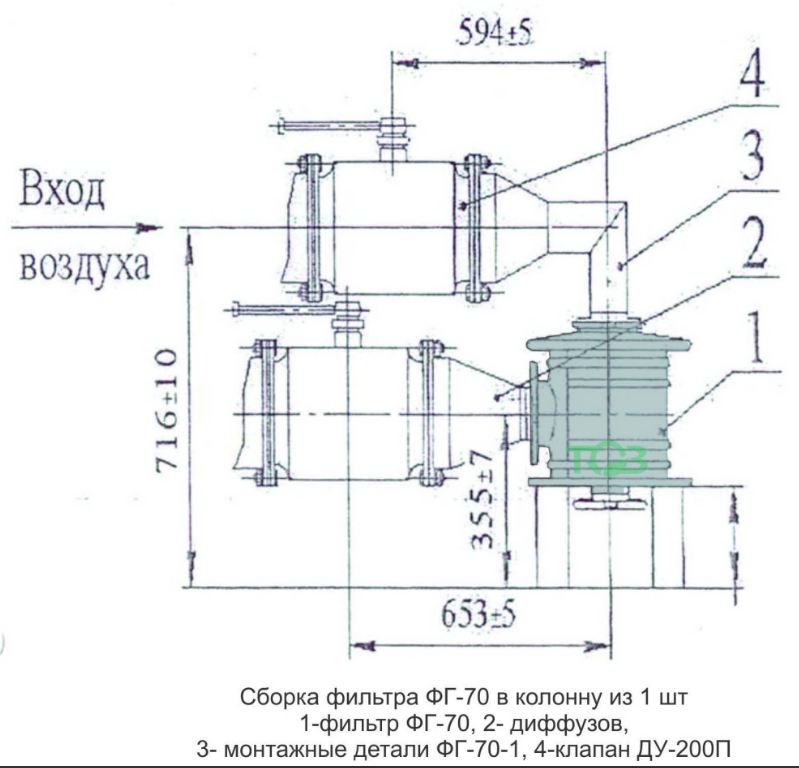

1. Колонна из одного фильтра ФГ-70 монтируется в вентиляционную систему с помощью монтажного комплекта ФГ-70-1 и двух клапанов ДУ-200П.

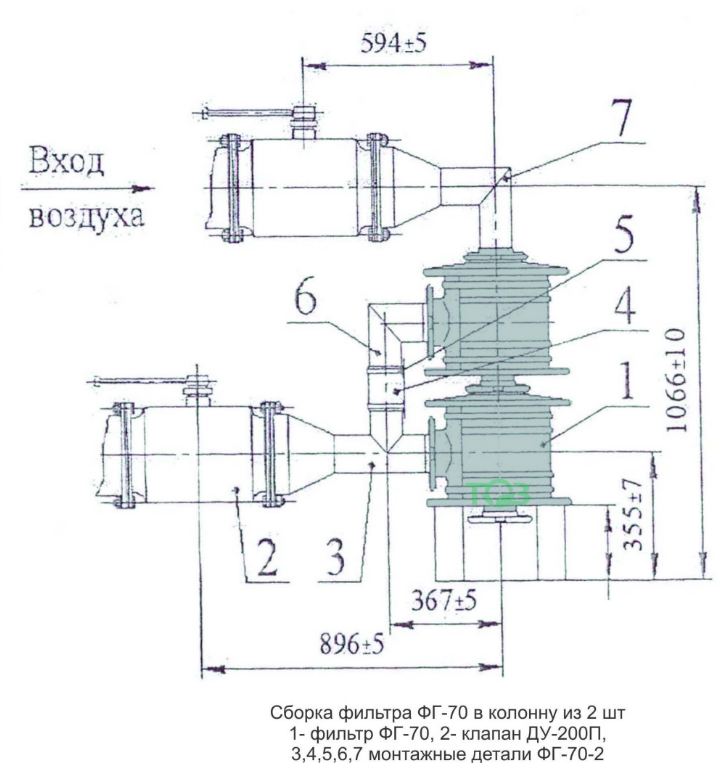

2. Колонна из двух фильтров ФГ-70 монтируется в вентиляционную систему с помощью монтажного комплекта ФГ-70-2 и двух клапанов ДУ-200П.

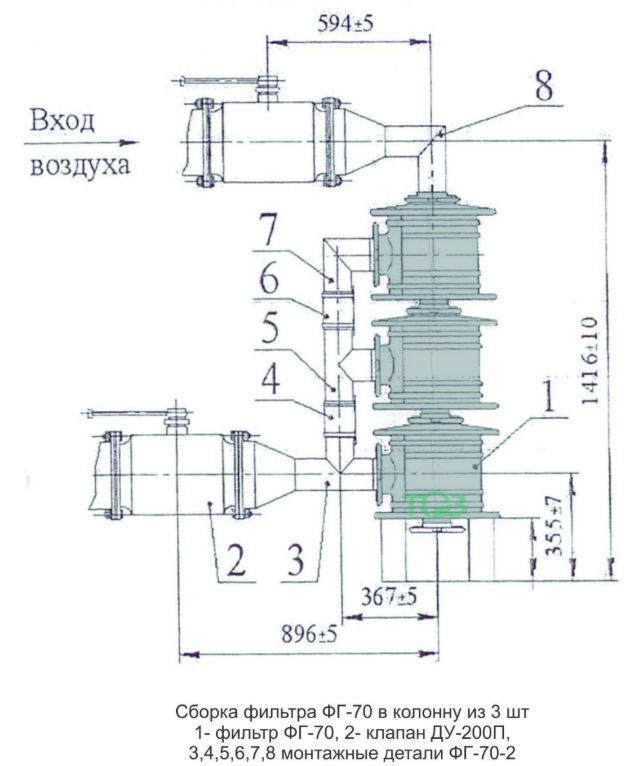

2. Колонна из трех фильтров ФГ-70 монтируется в вентиляционную систему с помощью монтажного комплекта ФГ-70-3 и двух клапанов ДУ-200П.

При самостоятельном монтаже ФГ-70 монтажные детали и клапан ДУ-200 П поставляются отдельно.

Гарантийные обязательства и условия утилизации фильтра-поглотителя ФГ-70

Гарантийные условия

• Гарантийный срок хранения фильтра ФГ-70 составляет 5 лет с момента приемки ОТК завода-изготовителя.
• Гарантия действует только при соблюдении требований к хранению (температура, влажность, защита от повреждений).

Рекомендации после истечения гарантии

• По окончании гарантийного срока хранения рекомендуется замена фильтров на новые.
• При монтаже в колонны запрещено использовать фильтры из разных партий (требование Инструкции по эксплуатации ФВО).

Утилизация

• Отработанные или списанные фильтры ФГ-70 подлежат обязательной утилизации.
• Утилизация проводится лицензированными организациями, имеющими разрешение на работу с отходами 1-4 класса опасности.

Нарушение условий хранения и эксплуатации аннулирует гарантийные обязательства. Также запрещается повторное использование фильтров после истечения срока службы или выявления неисправностей.

Для получения подробных условий гарантии и утилизации обратитесь к техническому паспорту изделия или представителю завода-изготовителя.

Упаковка, транспортировка и маркировка фильтра-поглотителя ФГ-70

Упаковка и транспортировка

• Каждый фильтр-поглотитель ФГ-70 индивидуально упаковывается в деревянный ящик.
• Фильтр плотно фиксируется внутри ящика деревянными уголками для исключения динамических ударов и вибрации при:
• транспортировке;
• погрузочно-разгрузочных работах;
• хранении.
• Упаковка обеспечивает сохранность изделия от механических повреждений и воздействия внешних факторов.

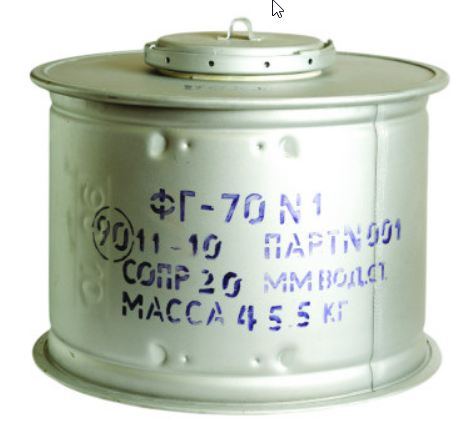

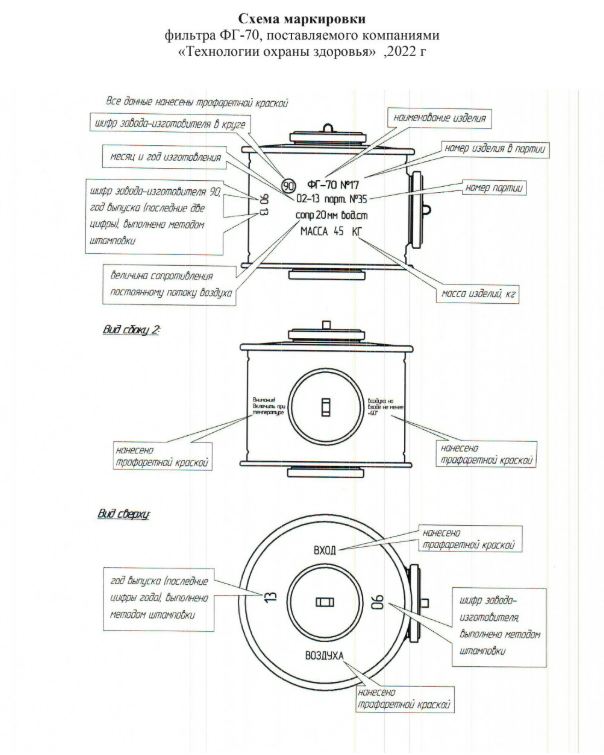

Маркировка изделия

• Каждый фильтр ФГ-70 имеет комбинированную маркировку, включающую:
• Уникальный идентификационный номер.
• Маркировка наносится на корпус фильтра методом штамповки с использованием специальной несмываемой черной мастики.
• Корпус изделия окрашен в серебристый цвет для визуального идентификации и защиты от коррозии.

Важные примечания:

• Упаковка соответствует требованиям ГОСТ для средств защиты гражданской обороны.
• Маркировка обеспечивает прослеживаемость изделия на всех этапах эксплуатации.
• Нарушение целостности упаковки или маркировки является основанием для снятия с гарантии.

Комплектация поставки ФГ-70

1. Изделие: Фильтр ФГ-70.

2. Паспорт на каждый фильтр (вкладывается непосредственно в каждый ящик с изделием и упаковывается в герметичный непромокаемый пакет).

3. Руководство по эксплуатации.

4. Паспорт на партию.

5. Деревянный ящик.

Комплектация поставки монтажных деталей к ФГ-70

1. Каждый комплект деталей для монтажа упаковывается отдельно в деревянный ящик.

2. Деревянный ящик.

3. Паспорт на комплект монтажных деталей ФГ-70.

Технические характеристики ФГ-70
