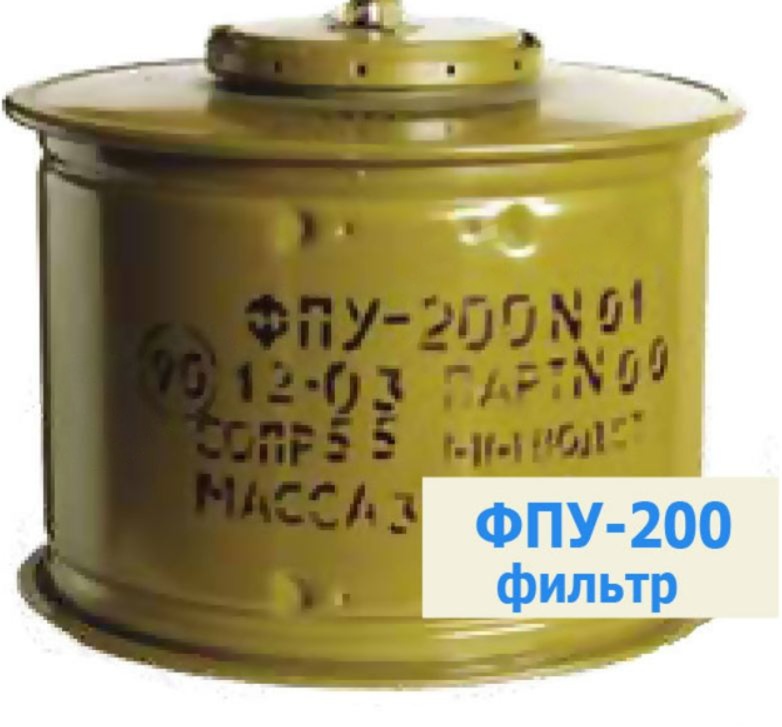

Фильтр-поглотитель ФПУ-200

Установка и назначение фильтр-поглотителя ФПУ-200

Фильтры ФПУ-200 монтируются в специализированных фильтровентиляционных камерах убежищ. Как правило, установка производится в вертикальном положении с формированием фильтровальных колонн. Оборудование задействуется при переходе убежища на второй или третий режим фильтровентиляции (режим чистой вентиляции и режим регенерации воздуха).

Перед входным и выходным патрубками каждой колонны в обязательном порядке устанавливаются герметичные клапаны, позволяющие перекрывать поток воздуха для обслуживания или замены элементов.

Система фильтрации с использованием ФПУ-200 предназначена для многоступенчатой очистки воздуха от широкого спектра загрязнений, включая:

• Радиоактивная пыль: улавливание твердых частиц, возникших в результате радиоактивного заражения.

• Отравляющие вещества (ОВ): химическая нейтрализация боевых отравляющих веществ.

• Вредные газы и пары: очистка от промышленных токсичных выбросов и продуктов горения.

• Бактериальные аэрозоли.

• Ядовитые дымы: фильтрация аэрозольных частиц различной природы.

Принцип работы фильтр-поглотителя ФПУ-200

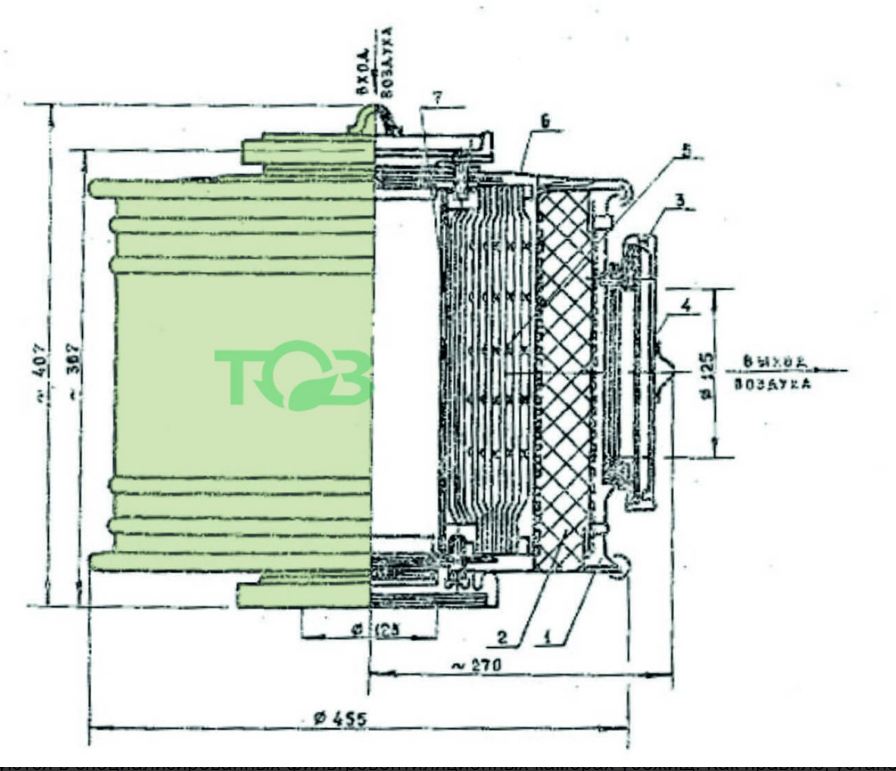

Рабочий цикл фильтра-поглотителя построен на двухступенчатой системе очистки воздуха, гарантирующей высокую степень защиты:

1. Первая ступень (Механическая фильтрация): Загрязненный наружный воздух поступает в корпус фильтра через верхнее торцевое отверстие. Первым препятствием на его пути становится противодымный фильтр . На этом этапе происходит отделение твердых и жидких аэрозолей: атмосферной и радиоактивной пыли, сажи, дыма, туманов и бактериальных средств. Это предохраняет следующий слой от забивания крупными частицами.

2. Вторая ступень (Химическая сорбция и катализ): Пройдя предварительную очистку, воздушный поток направляется через слой специального катализатора (шихты) . В процессе каталитической реакции происходит нейтрализация и поглощение опасных газов и паров, включая все типы отравляющих веществ и токсичных примесей.

3. Выход очищенного воздуха: Полностью очищенный и обезвреженный воздух выходит через боковые отверстия корпуса и поступает в магистральный воздуховод для распределения по отсекам убежища.

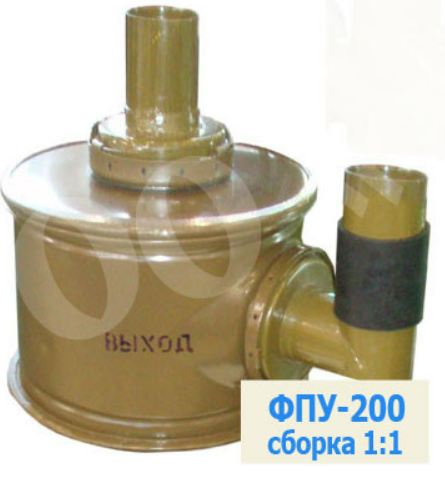

Правила монтажа и установки фильтр-поглотителя ФПУ-200

Для обеспечения эффективной работы и соблюдения техники безопасности монтаж фильтров ФПУ-200 должен производиться в строгом соответствии с нормативными требованиями:

• Расположение: Исключительно в изолированном помещении защитного сооружения, предназначенном для фильтровентиляционного оборудования (ФВК).

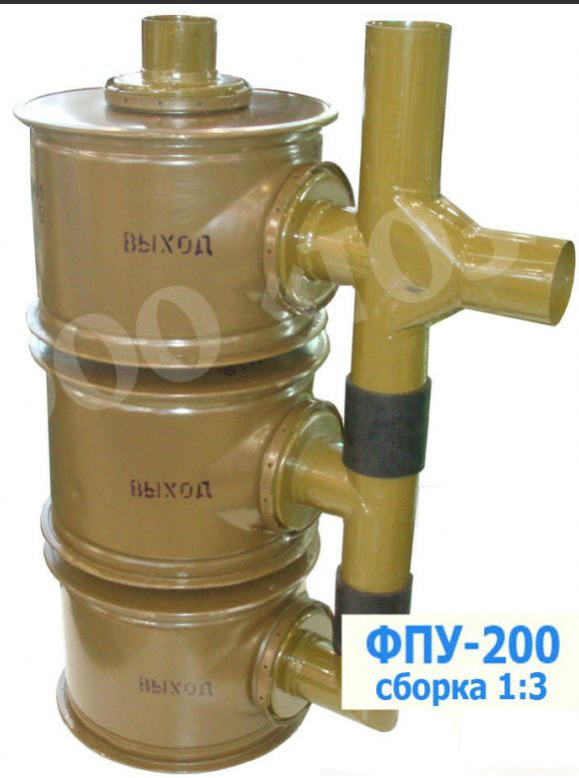

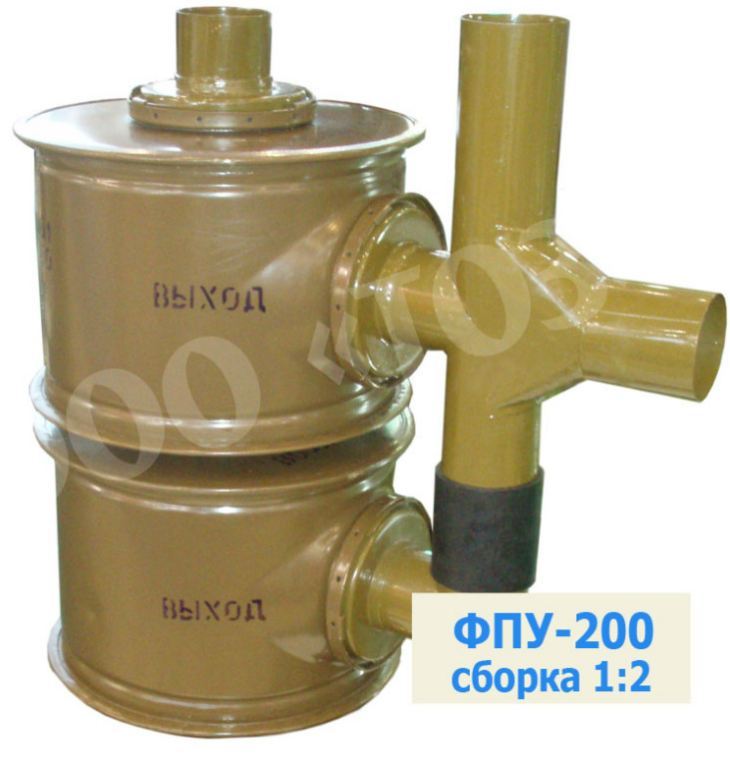

• Конфигурация: С целью экономии полезной площади фильтры монтируются в вертикальные колонны (колонки) . Такая сборка обеспечивает компактность и удобство обслуживания.

• Ограничение по высоте: В одной колонне допускается последовательное соединение не более трёх фильтров ФПУ-200. Превышение этого количества может привести к критическому падению производительности вентиляторов и нарушению гидравлического сопротивления системы.

Условия эксплуатации и важные ограничения фильтр-поглотителя ФПУ-200

Фильтр-поглотитель ФПУ-200 сохраняет заявленные технические характеристики и работоспособность только при соблюдении строго определенных климатических условий:

• Диапазон температур: от -50°C до 50°C.

• Относительная влажность: не более 95% (при более низких температурах).

• Защита от влаги: Абсолютное исключение проникновения капельной влаги и конденсата внутрь корпуса фильтра.

Важное предупреждение о последствиях увлажнения:

Попадание влаги внутрь фильтра критично. Наполнители активно впитывают воду, что вызывает необратимые последствия:

• Блокировка воздушного потока: Увлажненный слой спекается и набухает, полностью прекращая циркуляцию воздуха.

• Деградация катализатора.

• Потеря защитных свойств: Фильтр становится бесполезен для очистки от отравляющих веществ и вредных газов.

• Коррозия корпуса: Скопление влаги вызывает коррозию металлического корпуса.

Для надежной работы системы требуется строгое соблюдение условий хранения, транспортировки и эксплуатации, а также регулярный контроль состояния фильтров персоналом, ответственным за ЗС ГО.

Гарантийные обязательства и срок службы фильтр-поглотителя ФПУ-200

Завод-изготовитель устанавливает дифференцированные гарантийные сроки хранения в зависимости от условий нахождения фильтра:

10 лет – гарантийный срок хранения, указанный в паспорте после приемки ОТК при условии консервации его в упаковке завода-производителя.

8 лет – гарантийный срок хранения, указанный в паспорте после приемки ОТК при установке его в колонку из любого количества фильтров.

5 лет – гарантийный срок хранения при установке его в колоне и продувкой воздухом вентиляционной системы в количестве не более 100 часов.

Порядок действий после истечения гарантии:

По окончании нормативных сроков хранения фильтры-поглотители не подлежат автоматическому списанию. Они должны пройти обязательные лабораторные испытания на соответствие защитным характеристикам. Проверка осуществляется аккредитованными лабораториями согласно требованиям Приказа МЧС России № 583 и действующей инструкции по проверке фильтровентиляционного оборудования.

Если в ходе испытаний хотя бы один из параметров (сопротивление, коэффициент проскока и др.) не соответствует норме, фильтр ФПУ-200 подлежит замене.

Утилизация фильтр-поглотителя ФПУ-200

Отработавшие свой срок или не прошедшие испытания фильтры ФПУ-200 относятся к категории потенциально опасных отходов. Их утилизация должна производиться строго в специализированных организациях, имеющих действующую лицензию на право сбора, транспортировки, утилизации и обезвреживания отходов 1-4 класса опасности . Запрещается выбрасывать фильтры на свалки ТБО или пытаться утилизировать их самостоятельно.

Упаковка и транспортировка фильтр-поглотителя ФПУ-200

Обеспечение сохранности фильтра на всех этапах логистики является критически важным. Каждое изделие ФПУ-200 поставляется в надежной индивидуальной деревянной таре (ящике). Внутри ящика фильтр фиксируется при помощи распорок и деревянных уголков. Такая конструкция полностью исключает люфт, амортизирует динамические удары и защищает оборудование от вибрации при:

• Железнодорожных и автомобильных перевозках;

• Погрузочно-разгрузочных работах;

• Длительном складском хранении до момента ввода в эксплуатацию.

Комплектация поставки фильтр-поглотителя ФПУ-200

Стандартный комплект поставки фильтра-поглотителя включает:

1. Фильтр-поглотитель ФПУ-200 - 1 шт.

2. Паспорт на изделие - вкладывается непосредственно в ящик с фильтром.

3. Паспорт на партию - общий документ на отгруженную партию товара.

4. Тара упаковочная (деревянный ящик).

Комплектация монтажных деталей к фильтр-поглотителю ФПУ-200

Монтажные детали (патрубки, хомуты, отводы), необходимые для сборки колонны, заказываются отдельно, так как их количество зависит от конкретного проекта (числа фильтров в колонне и схемы воздуховодов). Комплектация деталей для монтажа:

1. Комплект монтажных деталей.

2. Деревянная тара для упаковки деталей.

3. Паспорт (сопроводительная документация) на комплект.

В соответствии с требованиями Инструкции по испытаниям фильтровентиляционного оборудования, в одной колонне должны быть установлены изделия одной партии .

Технические характеристики

Как купить фильтр-поглотитель ФПУ-200

Приобрести оригинальный фильтр-поглотитель ФПУ-200 можно напрямую в нашей организации. Мы являемся надежным поставщиком оборудования для оснащения защитных сооружений и фильтровентиляционных систем.

При возникновении потребности в приобретении фильтров ФПУ-200 настоятельно рекомендуется заблаговременно направлять коммерческий запрос .

Для получения точной стоимости, пожалуйста, сформируйте запрос. В ответном коммерческом предложении мы обязательно отражаем все существенные условия сделки:

1. Цена: Стоимость за единицу товара и общая сумма поставки.

2. НДС: Обязательно указываем, включен ли налог на добавленную стоимость (НДС) в финальную цену.

3. Сроки поставки: Календарные даты или период отгрузки (со склада или с завода).

4. Условия транспортировки: Варианты доставки (самовывоз, транспортной компанией, ж/д отправка) и стоимость логистики.

5. Комплектация: Рекомендация по заказу монтажных деталей (патрубков, хомутов, отводов), необходимых для сборки фильтровальной колонны, с возможностью их включения в общий счет.
