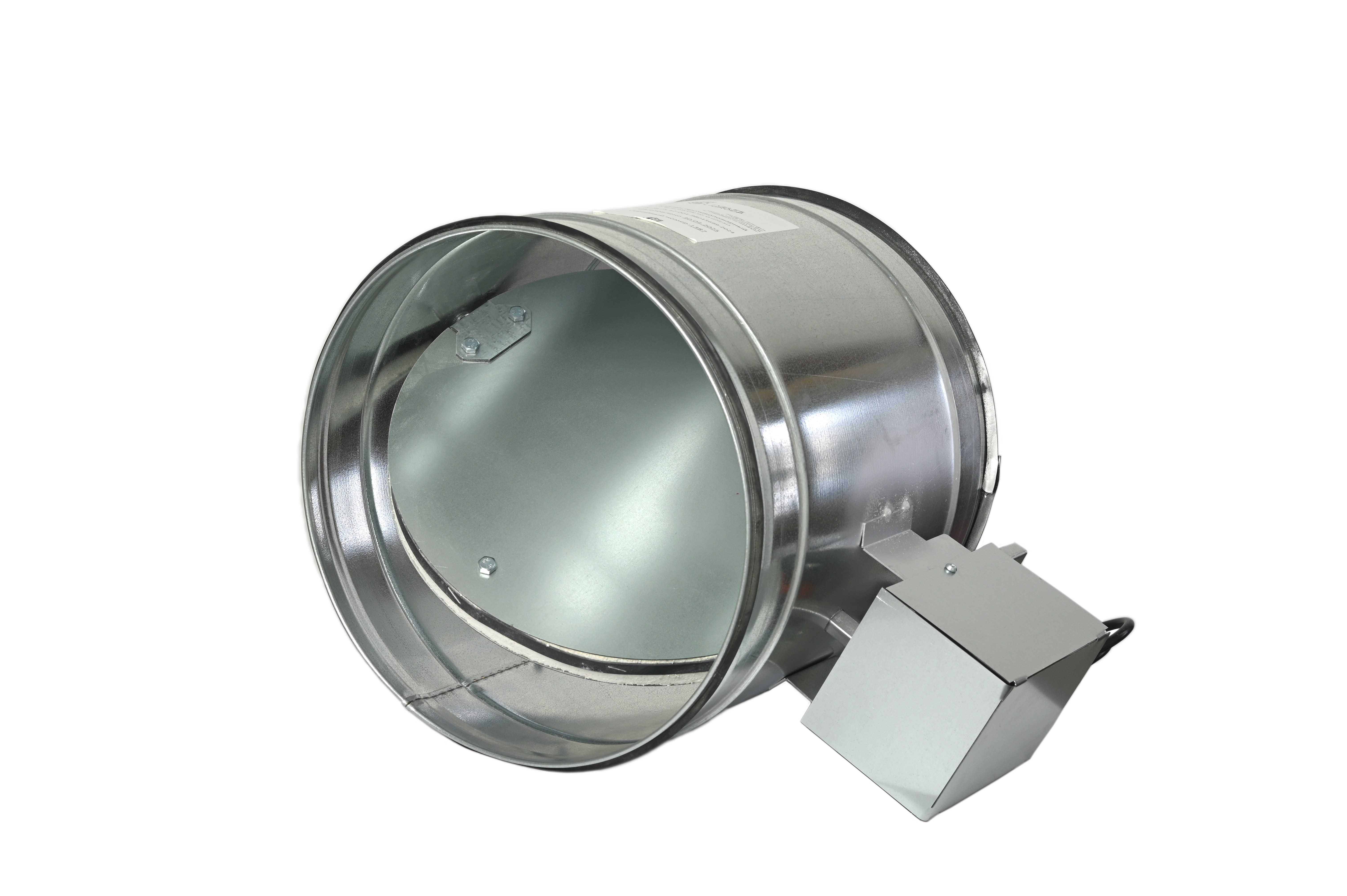

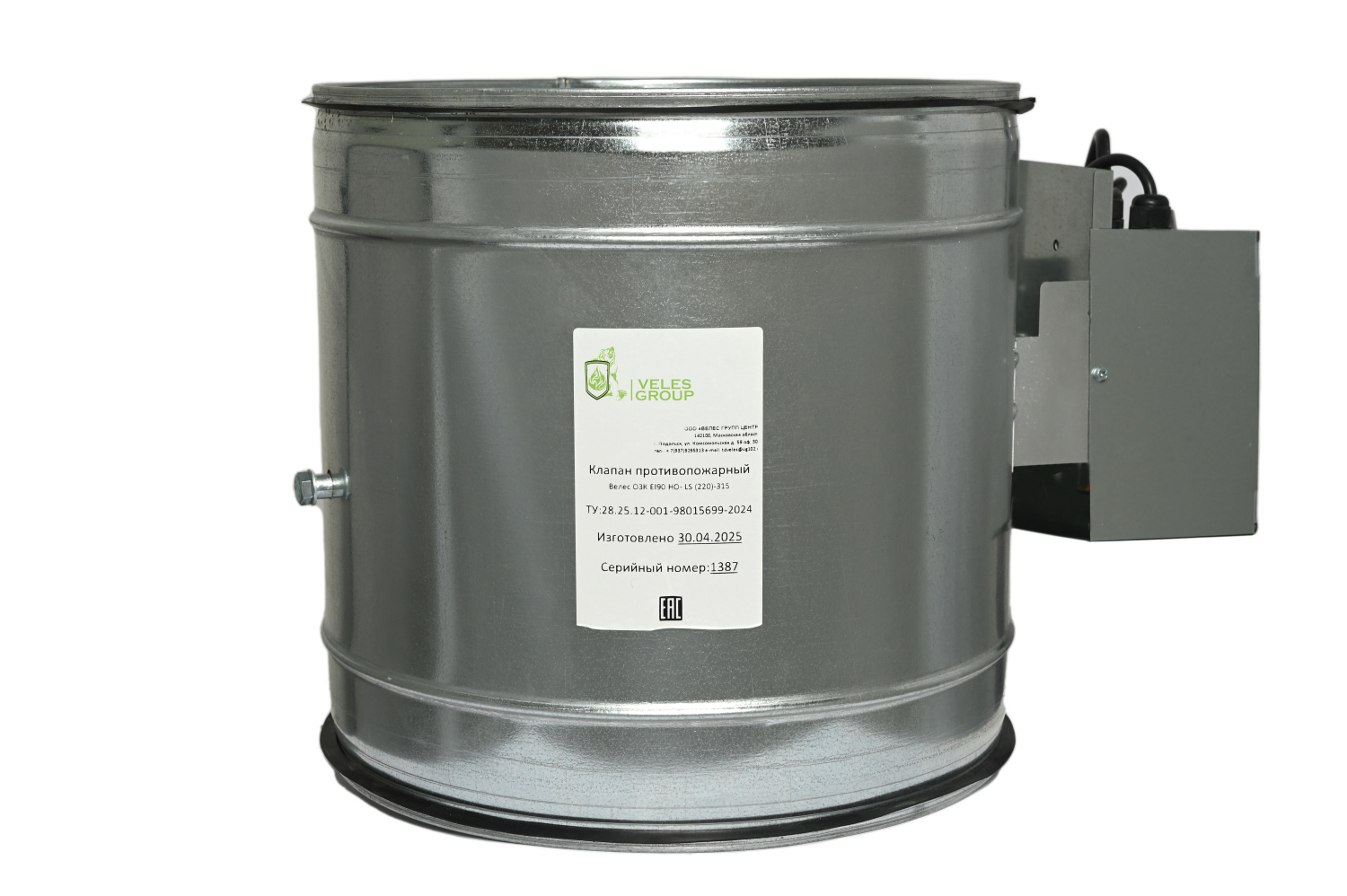

Клапан противопожарный Велес ОЗК EI90 HO-LS (220)-315

Противопожарные клапаны ОЗК выпускаются круглого сечения канального типа с фланцевым или с ниппельным соединением. Привод расположен снаружи корпуса и обеспечивает срабатывание клапана независимо от пространственной ориентации плоскости его установки.

Корпус клапана изготавливается из оцинкованной стали 1мм.По индивидуальным заказам возможно изготовление корпуса из углеродистой или нержавеющей стали. В зависимости от размера клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.В соответствии с требованиями нормативных документов все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами с возвратной пружиной. В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.

Клапаны круглого сечения изготавливаются в общепромышленном исполнении. Вид климатического исполнения общепромышленных клапанов – У3 по ГОСТ 15150-69.

Эксплуатация клапанов должна осуществляться в закрытых помещениях , кроме категорий А и Б по взрывопожарной и пожарной опасности по СП12.13130.2012 «Определение категорий помещений и зданий и наружных установок по взрывопожарной и пожарной опасности», местных отсосов взрывопожароопасных смесей, а также не подвергаемых периодической очистке от горючих отложений, в соответствии с требованиями нормативно-правовых актов РФ.

При тепловом воздействии со стороны механизма привода, со стороны, противоположной расположению данного механизма, а также при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости. Заслонка клапана в исходном положении открыта. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от системы дистанционного управления. При срабатывании исполнительного механизма привода заслонка переходит в рабочее положение (клапан закрыт). Нормально открытые клапана ВЕЛЕС ОЗК комплектуются приводами с возвратной пружиной типа SPUTNIK, AIRS, ВVM.

Противопожарные клапана ВЕЛЕС ОЗК НЗ (нормально закрытые) используются в системе механической приточно-вытяжной противодымной вентиляции, а также могут применяться в качестве дымовых. Предел огнестойкости нормально закрытых клапанов ВЕЛЕС ОЗК может составлять El 90 и El 120

Клапан в исходном положении закрыт. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от систем дистанционного управления. После срабатывания исполнительного механизма привода заслонка приходит в рабочее положение (клапан открыт).Нормально закрытые клапана ВЕЛЕС ОЗК комплектуются реверсивными приводами типа SPUTNIK, AIRS, ВVM.

Вылет заслонки канального клапана ВЕЛЕС ОЗК
