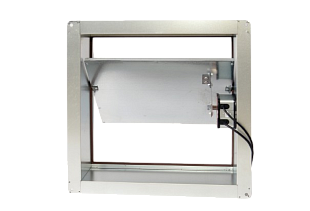

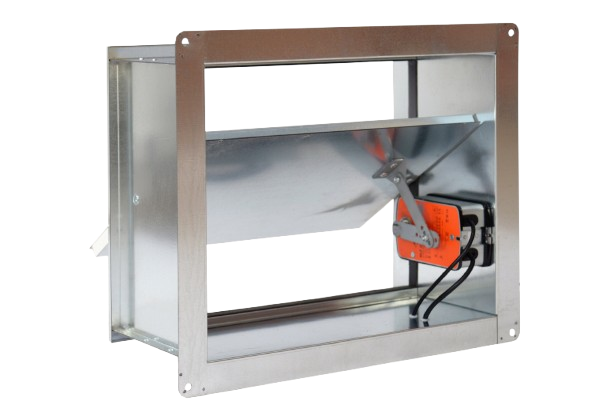

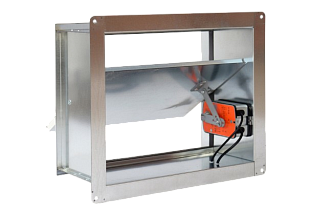

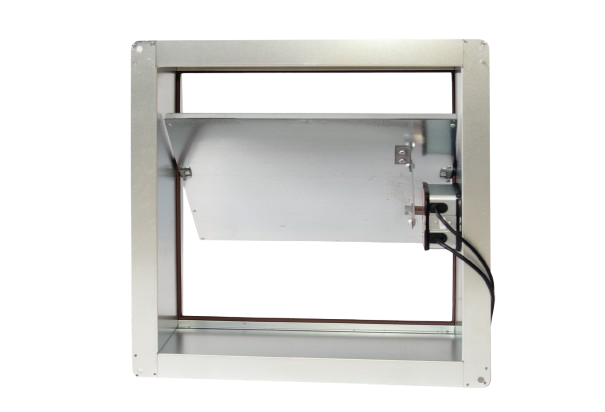

Клапан представляет собой прямоугольный корпус, изготовленный из 1 мм стали с внутренним размещением привода. Клапан имеет один присоединительный фланец шириной 60 мм. для крепления декоративной решетки. В нормальном состоянии заслонки данного типа клапана находится в закрытом положении и препятствует распространению воздушных потоков по системе дымоудаления. В случае возникновения пожара заслонки данного типа клапана открываются на этаже очага возгорания, на остальных же этажах и помещениях заслонка остается в закрытом положении и создает герметичную преграду, чтобы предотвратить распространение продуктов горения.
Клапаны стенового исполнения имеют длину 165-200мм. в зависимости от высоты клапана. Для использования в агрессивных средах клапаны могут быть изготовлены из нержавеющей стали. Заслонка со смешенной осью вращения коробчатого типа изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом.

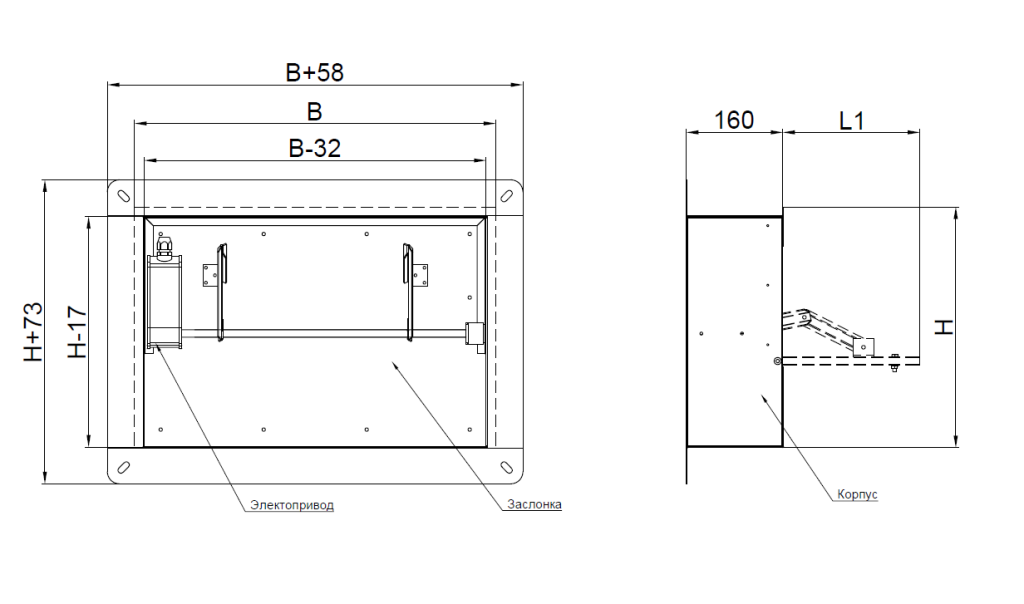

Вылет заслонки клапана ОЗП исполнения С
|
Н, мм |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
|
L1, мм |
174 |
224 |
189 |
216 |
266 |
316 |
366 |
416 |
466 |
179 |
204 |
206 |
231 |
256 |
281 |
306 |
ВЕС КЛАПАНА ОЗП ИСПОЛНЕНИЯ С El 90
|
А (мм) В (мм) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
1150 |
1200 |
|
250 |
5,1 |
5,9 |
6,7 |
7,5 |
8,3 |
9,0 |
9,8 |
10,6 |
11,4 |
12,2 |
13,0 |
13,7 |
14,5 |
15,3 |
16,1 |
16,9 |
17,7 |
18,5 |
19,2 |
20,0 |
20,8 |
|
300 |
5,5 |
6,3 |
7,2 |
8,1 |
8,9 |
9,8 |
10,7 |
11,6 |
12,4 |
13,3 |
14,2 |
15,0 |
15,9 |
16,8 |
17,7 |
18,5 |
19,4 |
20,3 |
21,1 |
22,0 |
22,9 |
|
350 |
5,8 |
6,7 |
7,7 |
8,7 |
9,6 |
10,6 |
11,5 |
12,5 |
13,4 |
14,4 |
15,4 |
16,3 |
17,3 |
18,2 |
19,2 |
20,2 |
21,1 |
22,1 |
23,0 |
24,0 |
25,0 |
|
400 |
6,4 |
7,5 |
8,6 |
9,7 |
10,8 |
11,9 |
13,0 |
14,1 |
15,2 |
16,3 |
17,3 |
18,4 |
19,5 |
20,6 |
21,7 |
22,8 |
23,9 |
25,0 |
26,1 |
27,2 |
28,3 |
|
450 |
6,8 |
7,9 |
9,1 |
10,3 |
11,5 |
12,7 |
13,8 |
15,0 |
16,2 |
17,4 |
18,5 |
19,7 |
20,9 |
22,1 |
23,3 |
24,4 |
25,6 |
26,8 |
28,0 |
29,2 |
30,3 |
|
500 |
7,1 |
8,4 |
9,6 |
10,9 |
12,2 |
13,4 |
14,7 |
16,0 |
17,2 |
18,5 |
19,8 |
21,0 |
22,3 |
23,5 |
24,8 |
26,1 |
27,3 |
28,6 |
29,9 |
31,1 |
32,4 |
|
550 |
7,7 |
9,1 |
10,5 |
11,9 |
13,3 |
14,7 |
16,1 |
17,5 |
18,9 |
20,3 |
21,7 |
23,1 |
24,5 |
25,9 |
27,3 |
28,7 |
30,1 |
31,5 |
32,9 |
34,3 |
35,7 |
|
600 |
8,1 |
9,6 |
11,0 |
12,5 |
14,0 |
15,5 |
17,0 |
18,5 |
20,0 |
21,4 |
22,9 |
24,4 |
25,9 |
27,4 |
28,9 |
30,4 |
31,8 |
33,3 |
34,8 |
36,3 |
37,8 |
|
650 |
8,4 |
10,0 |
11,6 |
13,1 |
14,7 |
16,3 |
17,8 |
19,4 |
21,0 |
22,6 |
24,1 |
25,7 |
27,3 |
28,9 |
30,4 |
32,0 |
33,6 |
35,1 |
36,7 |
38,3 |
39,9 |
|
700 |
8,7 |
10,4 |
12,1 |
13,7 |
15,4 |
17,0 |
18,7 |
20,4 |
22,0 |
23,7 |
25,3 |
27,0 |
28,7 |
30,3 |
32,0 |
33,6 |
35,3 |
37,0 |
38,6 |
40,3 |
41,9 |
|
750 |
9,4 |
11,2 |
13,0 |
14,8 |
16,6 |
18,4 |
20,1 |
21,9 |
23,7 |
25,5 |
27,3 |
29,1 |
30,9 |
32,7 |
34,5 |
36,3 |
38,1 |
39,9 |
41,7 |
43,5 |
45,2 |
|
800 |
9,7 |
11,6 |
13,5 |
15,4 |
17,2 |
19,1 |
21,0 |
22,9 |
24,8 |
26,6 |
28,5 |
30,4 |
32,3 |
34,2 |
36,0 |
37,9 |
39,8 |
41,7 |
43,6 |
45,4 |
47,3 |
|
850 |
10,0 |
12,0 |
14,0 |
15,9 |
17,9 |
19,9 |
21,9 |
23,8 |
25,8 |
27,8 |
29,7 |
31,7 |
33,7 |
35,6 |
37,6 |
39,6 |
41,5 |
43,5 |
45,5 |
47,4 |
49,4 |
|
900 |
10,4 |
12,4 |
14,5 |
16,5 |
18,6 |
20,6 |
22,7 |
24,8 |
26,8 |
28,9 |
30,9 |
33,0 |
35,0 |
37,1 |
39,1 |
41,2 |
43,3 |
45,3 |
47,4 |
49,4 |
51,5 |
|
950 |
11,0 |
13,2 |
15,4 |
17,6 |
19,8 |
22,0 |
24,2 |
26,3 |
28,5 |
30,7 |
32,9 |
35,1 |
37,3 |
39,5 |
41,7 |
43,8 |
46,0 |
48,2 |
50,4 |
52,6 |
54,8 |
|
1000 |
11,4 |
13,6 |
15,9 |
18,2 |
20,5 |
22,7 |
25,0 |
27,3 |
29,6 |
31,8 |
34,1 |
36,4 |
38,7 |
40,9 |
43,2 |
45,5 |
47,8 |
50,0 |
52,3 |
54,6 |
56,9 |
ВЕС КЛАПАНА ОЗП ИСПОЛНЕНИЯ С El 120
|
А (мм) В (мм) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
1150 |
1200 |
|
250 |
5,3 |
6,2 |
7,0 |
7,8 |
8,7 |
9,5 |
10,4 |
11,2 |
12,0 |
12,9 |
13,7 |
14,6 |
15,4 |
16,3 |
17,1 |
17,9 |
18,8 |
19,6 |
20,5 |
21,3 |
22,1 |
|
300 |
5,7 |
6,6 |
7,6 |
8,5 |
9,4 |
10,4 |
11,3 |
12,3 |
13,2 |
14,1 |
15,1 |
16,0 |
17,0 |
17,9 |
18,9 |
19,8 |
20,7 |
21,7 |
22,6 |
23,6 |
24,5 |
|
350 |
6,0 |
7,1 |
8,1 |
9,1 |
10,2 |
11,2 |
12,3 |
13,3 |
14,4 |
15,4 |
16,4 |
17,5 |
18,5 |
19,6 |
20,6 |
21,7 |
22,7 |
23,7 |
24,8 |
25,8 |
26,9 |
|
400 |
6,7 |
7,9 |
9,1 |
10,3 |
11,5 |
12,7 |
13,9 |
15,1 |
16,2 |
17,4 |
18,6 |
19,8 |
21,0 |
22,2 |
23,4 |
24,6 |
25,7 |
26,9 |
28,1 |
29,3 |
30,5 |
|
450 |
7,1 |
8,4 |
9,7 |
11,0 |
12,3 |
13,5 |
14,8 |
16,1 |
17,4 |
18,7 |
20,0 |
21,3 |
22,6 |
23,8 |
25,1 |
26,4 |
27,7 |
29,0 |
30,3 |
31,6 |
32,9 |
|
500 |
7,4 |
8,8 |
10,2 |
11,6 |
13,0 |
14,4 |
15,8 |
17,2 |
18,6 |
19,9 |
21,3 |
22,7 |
24,1 |
25,5 |
26,9 |
28,3 |
29,7 |
31,0 |
32,4 |
33,8 |
35,2 |
|
550 |
8,2 |
9,7 |
11,2 |
12,8 |
14,3 |
15,8 |
17,4 |
18,9 |
20,4 |
22,0 |
23,5 |
25,0 |
26,6 |
28,1 |
29,6 |
31,2 |
32,7 |
34,3 |
35,8 |
37,3 |
38,9 |
|
600 |
8,5 |
10,2 |
11,8 |
13,4 |
15,1 |
16,7 |
18,3 |
20,0 |
21,6 |
23,2 |
24,9 |
26,5 |
28,1 |
29,8 |
31,4 |
33,0 |
34,7 |
36,3 |
37,9 |
39,6 |
41,2 |
|
650 |
8,9 |
10,6 |
12,3 |
14,1 |
15,8 |
17,6 |
19,3 |
21,0 |
22,8 |
24,5 |
26,2 |
28,0 |
29,7 |
31,4 |
33,2 |
34,9 |
36,6 |
38,4 |
40,1 |
41,8 |
43,6 |
|
700 |
9,2 |
11,1 |
12,9 |
14,7 |
16,6 |
18,4 |
20,2 |
22,1 |
23,9 |
25,7 |
27,6 |
29,4 |
31,2 |
33,1 |
34,9 |
36,7 |
38,6 |
40,4 |
42,3 |
44,1 |
45,9 |
|
750 |
10,0 |
11,9 |
13,9 |
15,9 |
17,9 |
19,9 |
21,8 |
23,8 |
25,8 |
27,8 |
29,8 |
31,7 |
33,7 |
35,7 |
37,7 |
39,7 |
41,6 |
43,6 |
45,6 |
47,6 |
49,6 |
|
800 |
10,3 |
12,4 |
14,5 |
16,5 |
18,6 |
20,7 |
22,8 |
24,9 |
27,0 |
29,0 |
31,1 |
33,2 |
35,3 |
37,4 |
39,4 |
41,5 |
43,6 |
45,7 |
47,8 |
49,8 |
51,9 |
|
850 |
10,7 |
12,8 |
15,0 |
17,2 |
19,4 |
21,6 |
23,7 |
25,9 |
28,1 |
30,3 |
32,5 |
34,6 |
36,8 |
39,0 |
41,2 |
43,4 |
45,6 |
47,7 |
49,9 |
52,1 |
54,3 |
|
900 |
11,0 |
13,3 |
15,6 |
17,9 |
20,1 |
22,4 |
24,7 |
27,0 |
29,3 |
31,5 |
33,8 |
36,1 |
38,4 |
40,7 |
42,9 |
45,2 |
47,5 |
49,8 |
52,1 |
54,4 |
56,6 |
|
950 |
11,7 |
14,2 |
16,6 |
19,0 |
21,4 |
23,9 |
26,3 |
28,7 |
31,2 |
33,6 |
36,0 |
38,4 |
40,9 |
43,3 |
45,7 |
48,1 |
50,6 |
53,0 |
55,4 |
57,8 |
60,3 |
|
1000 |
12,1 |
14,6 |
17,1 |
19,7 |
22,2 |
24,7 |
27,2 |
29,8 |
32,3 |
34,8 |
37,4 |
39,9 |
42,4 |
44,9 |
47,5 |
50,0 |
52,5 |
55,0 |
57,6 |
60,1 |
62,6 |
