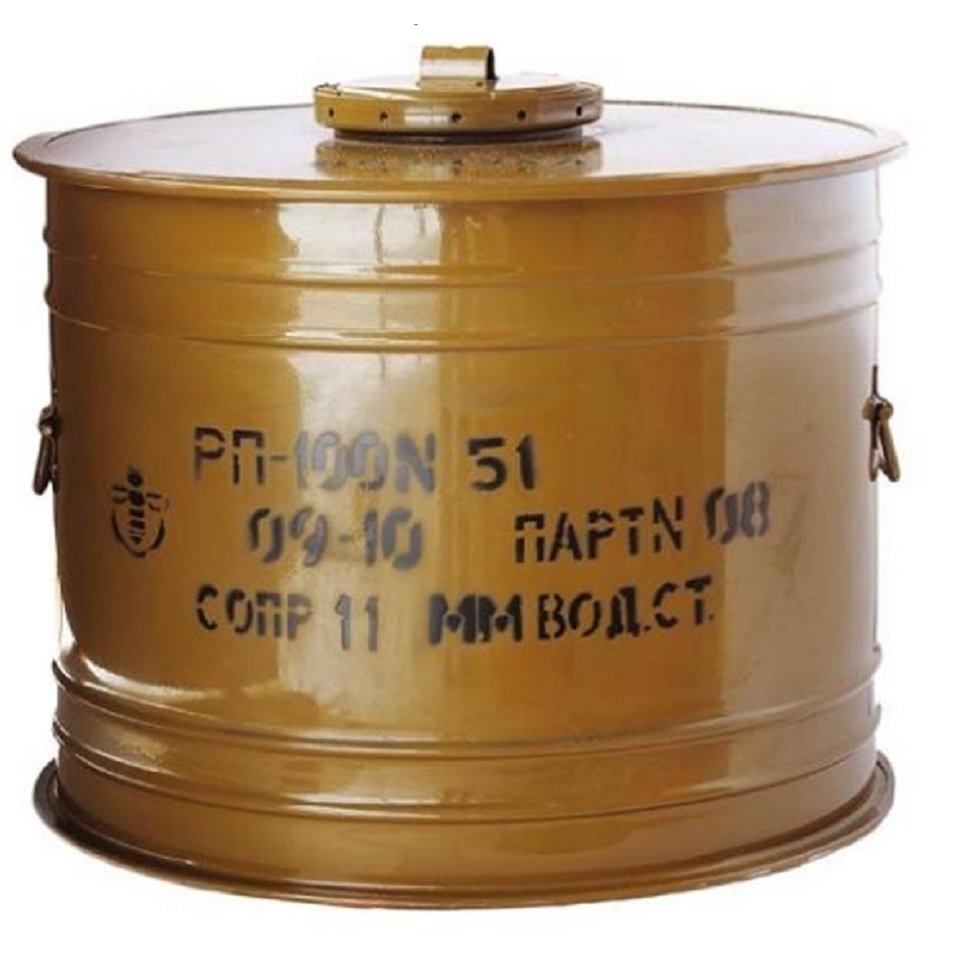

Регенеративные патроны РП-100У работают в фильтровентиляционных установках от побудителя потока, обеспечивающего номинальный расход воздуха на установке и имеющего напор не менее 300Па, достаточный для преодоления сопротивления изделия. Патрон не требует специального запуска в работу системы вентиляции, он автономно начинает срабатывать при достижении концентрации в воздушной среде диоксида углерода в 2%.
Регенеративные патроны эксплуатируются на объектах при температуре воздуха от 18С° до 35С°, относительной влажности до 95%.
Патрон РП-100У поставляется как отдельно, так и в комплекте с монтажными деталями типа МД100/1-3. Набор монтажных деталей зависит от того, из какого количества патронов будет составлена колонка. Поэтому при заказе необходимо указывать количество РП-100У в колонке.
Изделие выпускается в двух модификациях:
— РП-100У – не переснаряжаемый;
— РП-100У(п) — переснаряжаемый с сменным блок-фильтром БФ-100РП.
Технические характеристики
| № п/п | Наименование параметра | РП-100У (п) | РП-100У |
| 1. | Масса патрона (нетто) | не более 100 кг | не более 90 кг |
| 2. | Масса патрона (брутто) | не более 120 кг | не более 110 кг |
| 3. | Номинальный объемный расход воздуха | 100 м³/ч | 100 м³/ч |
| 4. | Максимальный объемный расход воздуха | 300 м³/ч | 300 м³/ч |
| 5. | Сопротивление патрона | не более 20/190 мм.вод.ст./Па | не более 20/190 мм.вод.ст./Па |
| 6. | Степень негерметичности (коэф. подсоса) | не более 0,01 % | не более 0,01 % |
| 7. | Габаритные размеры патрона ШхВхД | 568х495х600 мм | 505х495х560 мм |
| 8. | Габаритные размеры ящика ШхВхД | 640х630х560 мм | 640х630х560 мм |
| 9. | Площадь занимаемого оборудования | 0,4 м³ | 0,4 м³ |
| 10. | Площадь обслуживания установки | 0,7 м³ | 0,7 м³ |
Комплект поставки регенеративного патрона:
- Фильтр-поглотитель РП-100У – 1 шт.,
- Паспорт — 1 экз.,
- Ящик – 1 шт.
Срок гарантии РП-100У в заводской упаковке устанавливается 20 лет со дня изготовления продукции предприятием-изготовителем. Общий срок при небоевой эксплуатации в смонтированном и законсервированном состоянии на объектах не должен превышать 10 лет со дня выпуска предприятием-изготовителем.
