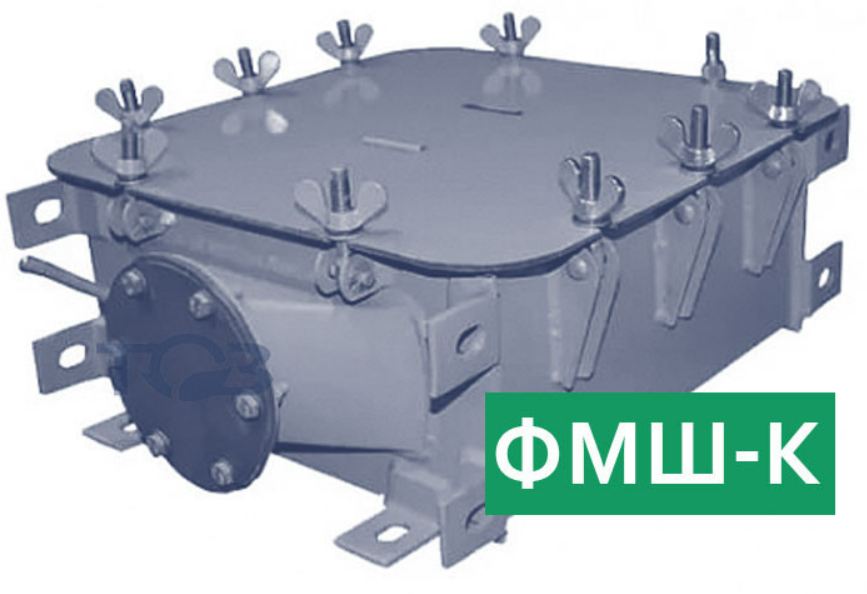

Фильтр шихтовый ФМШ-К

Ключевые характеристики:

• Рабочий температурный диапазон: от 5°С до 40°С .
• Очистка воздуха осуществляется с помощью сменных кассет ФК-К.
• Конструкция не требует дополнительного нагрева/охлаждения.
• Фильтр и кассеты не подлежат ремонту.

Состав фильтра ФМШ

1. Корпус металлический для ФМШ–К.

2. Кассеты ФК-К изготовленные из углеродистой стали

В зависимости от потребности фильтр может снаряжаться от 1 до 4 кассет ФК-К и соответственно маркировка фильтра будет обозначаться: ФМШ-К-1, ФМШ-К-2 и ФМШ-К-4.

Комплектация и маркировка:

• ФМШ-К-1 : корпус 1 кассета ФК-К.
• ФМШ-К-2 : корпус 2 кассеты ФК-К.
• ФМШ-К-4 : корпус 4 кассеты ФК-К.
• Каждое изделие сопровождается паспортом с отметкой ВП МО РФ.

Условия поставки и хранения:

• Фильтры поставляются в индивидуальной деревянной упаковке, обеспечивающей сохранность при транспортировке.
• Доставка осуществляется транспортной компанией по согласованию с заказчиком.
• Гарантия действует при соблюдении правил эксплуатации и хранения.

Монтаж и замену кассет необходимо проводить в соответствии с технической документацией.

Очистка происходит с помощью кассет ФК-К, входящих в ее состав, поэтому фильтр ФМШ имеет индекс «К»– ФМШ-К.

Конструктивно работа фильтра ФМШ предусматривает его использование без специального нагрева или охлаждения.

Фильтр-поглотитель ФМШ эффективно работает и производит очистку воздушных масс при температуре от плюс 5 °С до плюс 40 °С.

Требования к конструкции фильтра ФМШ-К

Фильтр-поглотитель ФМШ-К состоит из металлического корпуса, в котором непосредственно размещены кассеты ФК-К (общий вид кассет идентичен кассетам для фильтра ФМК). Кассеты должны быть установлены в корпусе фильтра ФМШ так, чтобы входное отверстие канала совпадало со щелью в стенке корпуса. Кассета ФК-К герметизируется с корпусом фильтра ФМШ-К через резиновую прокладку и затягивается гайками. На диффузоре и патрубке должны иметься штуцеры, предназначенные для замера сопротивления и отбора проб фильтра ФМШ-К.

Воздух, подлежащий очистке, должен подаваться в фильтр ФМШ-К через диффузор, проходить через кассету, в результате чего происходит очищение от вредных примесей, паров, газов, аммиака и сероводорода и через патрубок выходить из фильтра.

При работе фильтр ФМШ не выделяет вредных и дурнопахнущих веществ.

Необходимо учесть, что фильтры ФМШ-К и кассеты ФК-К ремонту не подлежат.

Состав фильтра ФМШ

1. Корпус металлический для ФМШ - К

2. Кассеты ФК-К изготовленные из углеродистой стали

В зависимости от потребности фильтр может снаряжаться от 1 до 4 кассет ФК-К и соответственно маркировка фильтра будет обозначаться: ФМШ-К-1, ФМШ-К-2 и ФМШ-К-4.

Условное наименование фильтра ФМШ должно соответствовать указанному в таблице 1.

Таблица 1. Условное обозначение фильтров ФМШ – к в зависимости от комплектации кассетами ФК-К

Комплектация поставки фильтра шихтового ФМК-К-1 составляет

1. Фильтр ФМШ– К-1 в количестве 1штути ( в состав входит сам корпус к фильтру ФМШ и одна кассета ФК-К)

В состав фильтра ФМШ – К-2 входит корпус и две кассеты ФК-К

В состав фильтра ФМШ-К-4 входит корпус и четыре кассеты ФК-К

1. Паспорт / формуляр предоставляется на каждое изделие -1 шт.с отметкой военного представителя Министерства обороны РФ. ( ВП МО РФ)

Требования к упаковке фильтров-поглотителей шихтовых ФМШ

Каждый фильтр ФМШ - К должен быть упакован отдельно в деревянный ящик так, чтобы обеспечить сохранность продукции при транспортировке любым видом транспорта, погрузочно-разгрузочных работах и хранении.

Завод-изготовитель фильтров ФШК гарантирует соответствие качества и работоспособности кассет ФК-К при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в эксплуатационной документации.
