Ключевые характеристики:
- Температурный режим: 5°С до 40°С .
- Очистка осуществляется кассетами ФК-2У .
- Конструкция не требует нагрева/охлаждения.
- Ремонту не подлежит.
Состав фильтра ФМШ - У
-
Корпус металлический для ФМШ-У.
-
Кассеты ФК-У2.
В зависимости от потребности фильтр может снаряжаться от 1 до 4 кассет ФК-У2 и соответственно маркировка фильтра будет обозначаться: ФМШ-1У, ФМШ-2У и ФМШ-4У.
Реакция по очистке происходит с помощью кассет ФК-2У, входящих в состав фильтров, поэтому ФМШ имеет индекс «У»– и полное обозначение ФМШ-У.
Конструктивно работа фильтра ФМШ предусматривает его использование без дополнительных функций нагрева или охлаждения.
Фильтр-поглотитель ФМШ эффективно работает и производит очистку воздушных масс при температуре от плюс 5 °С до плюс 40 °С.
Требования к конструкции фильтра ФМШ-У

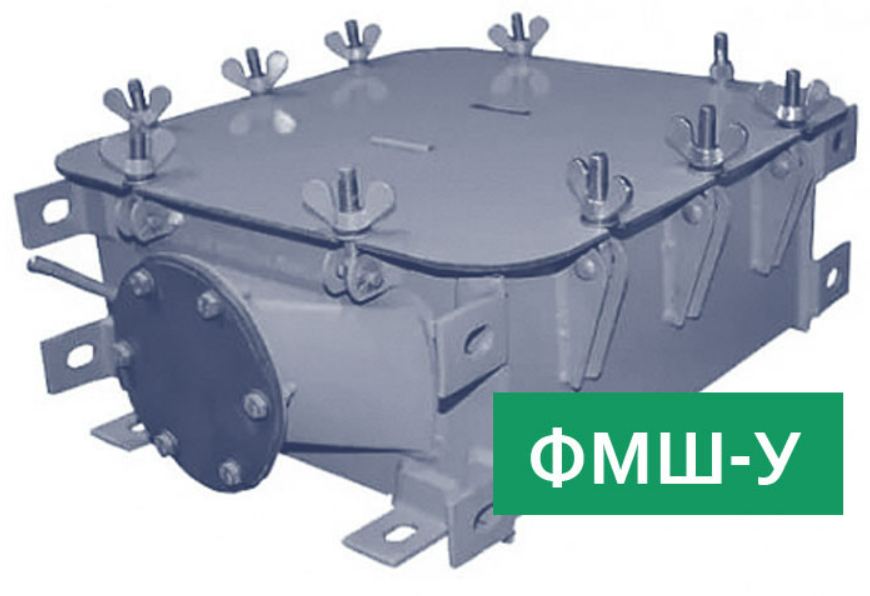

Фильтр-поглотитель ФМШ-У состоит из металлического прямоугольного корпуса, в котором непосредственно размещены кассеты ФК-2У (общий вид кассет идентичен кассетам для фильтра ФМК и ФМШ-К). Кассеты должны быть установлены в корпусе фильтра ФМШ так, чтобы входное отверстие канала совпадало со щелью в стенке корпуса. Кассета ФК-2У герметизируется с корпусом фильтра ФМШ через резиновую прокладку и затягивается гайками. На диффузоре и патрубке фильтра ФМШ - У должны иметься штуцеры, предназначенные для замера сопротивления и отбора проб фильтра шихтового ФМШ-У.
Воздушные массы, которые необходимо нейтрализовать, должны поступить в фильтр ФМШ-У через диффузор, пройти через кассету, в результате чего происходит нейтрализация и очистка от вредных примесей, паров, газов, аммиака и сероводорода и уже очищенный воздух выходит из фильтра через патрубок.
При работе фильтр ФМШ не выделяет вредных и дурнопахнущих веществ.
Необходимо учесть, что фильтры ФМШ-У и кассеты ФК -2У ремонту не подлежат , после истечения срока гарантийного хранения завод-изготовитель ФМШ рекомендует производить замену на новые.
Герметичность фильтра ФМШ-У проверяется путем погружения его в водяную ванну что приводит к созданию избыточного давления. Время выдержки не менее 30 сек. Отсутствие пузырьков говорит о его герметичности.
Состав фильтра ФМШ - У
-
Корпус металлический для ФМШ - У
-
Кассеты ФК-У2
В зависимости от потребности фильтр может снаряжаться от 1 до 4 кассет ФК-У2 и соответственно маркировка фильтра будет обозначаться: ФМШ-1У, ФМШ-2У и ФМШ-4У.
Условное наименование фильтра ФМШ должно соответствовать указанному в таблице 1.
Таблица 1. Условное обозначение фильтров ФМШ – к в зависимости от комплектации кассетами ФК-У2
| Условное наименование фильтра | Условное наименование кассеты | Количество кассет в фильтре, шт |
| ФМШ-1-У (ФМШ-У-1) | ФК-У2 | 1 |
| ФМШ-2-У (ФМШ-У-2) | 2 | |
| ФМШ-К-4 (ФМШ-У-4) | 4 | |
| ФМШм-1-У | 1 | |
| ФМШм-2-У | 2 | |
| ФМШм-4-У | 4 |
Комплектация поставки фильтра шихтового ФМШ-У составляет
-
Фильтр ФМШ – 1-У в количестве 1штуки ( в состав входит сам корпус к фильтру ФМШ и одна кассета ФК-У2)
В состав фильтра ФМШ – 2У входит корпус и две кассеты ФК-У2
В состав фильтра ФМШ- 4-У входит корпус и четыре кассеты ФК-У2
-
Паспорт / формуляр предоставляется на каждое изделие -1 шт.с отметкой военного представителя Министерства обороны РФ. ( ВП МО РФ)
Требования к упаковке фильтров-поглотителей шихтовых ФМШ -У
Каждый фильтр морской шихтовый ФМШ -У должен быть упакован отдельно в деревянный ящик так, чтобы фильтр ФМШ был защищен от воздействия атмосферных осадков и других веществ, вызывающих коррозию металла и порчу металлов, а также обеспечить сохранность фильтров ФМШ при транспортировке любым видом транспорта, погрузочно-разгрузочных работах и хранении.
Завод-изготовитель фильтров шихтовых ФМШ гарантирует соответствие качества и работоспособность кассет ФК-2У при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных в эксплуатационной документации.
