Конструктивные особенности
Состав монтажных деталей варьируется в зависимости от количества патронов РП-100 в установке. Эти детали должны представлять собой металлические воздуховоды различной конфигурации, диаметром DN-200 (Ду-200), и быть окрашены в защитный цвет. Они соединяются с помощью муфт и хомутов.
Монтаж выполняется с учетом, что воздушные массы поступают только снизу.
Принцип действия установки с использованием монтажных деталей РП-100
Воздух поступает в колонку через боковые отверстия, к которым присоединены монтажные детали РП-100. Далее воздух из помещения ЗС ГО проходит через колонку с патронами РП-100, очищается от двуокиси углерода и выходит через верхнее отверстие в укрытие.
Маркировка монтажных деталей к регенеративному патрону РП-100 или РП-100-1
- РП-100/100 (РП-100 1:1) к установке из одного патрона РП-100 с производительностью 100 м³ /час;
- РП-100/200 (РП-100 1:2) к установке из двух патронов РП-100 с производительностью 200 =м³ /час;
- РП-100/300 (РП-100 1:3) к установке из трех патронов РП-100 с производительностью 200 м³ /час.

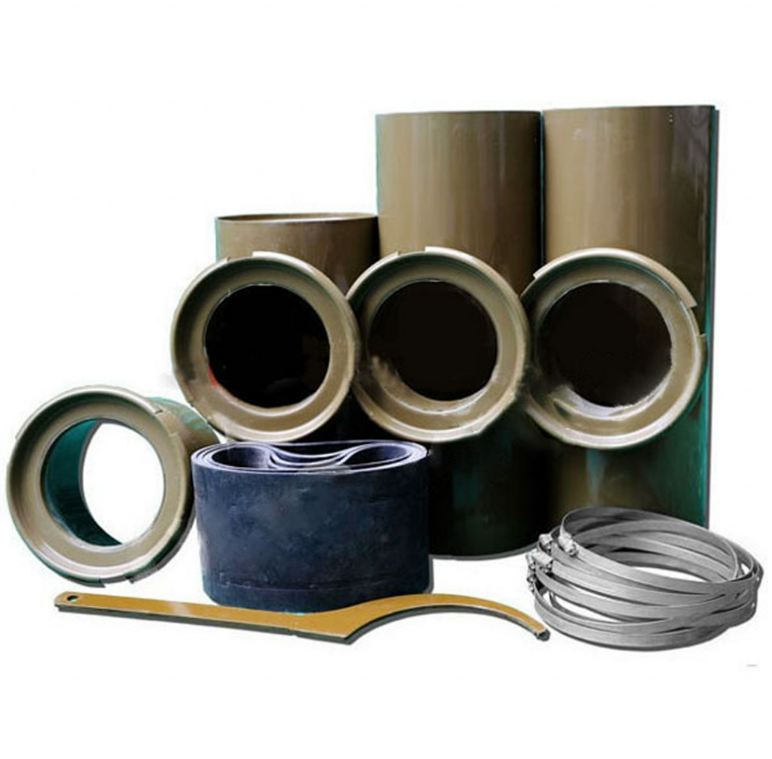

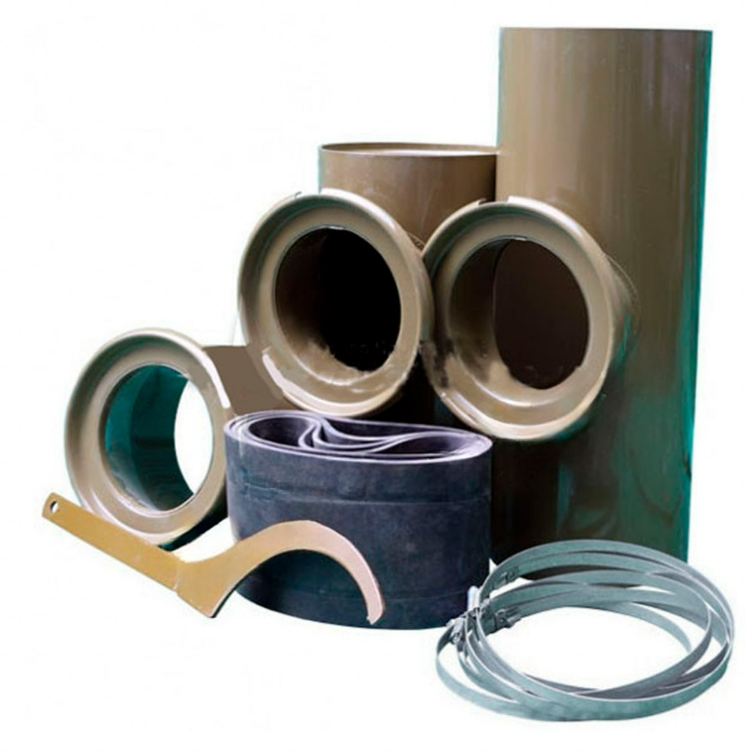

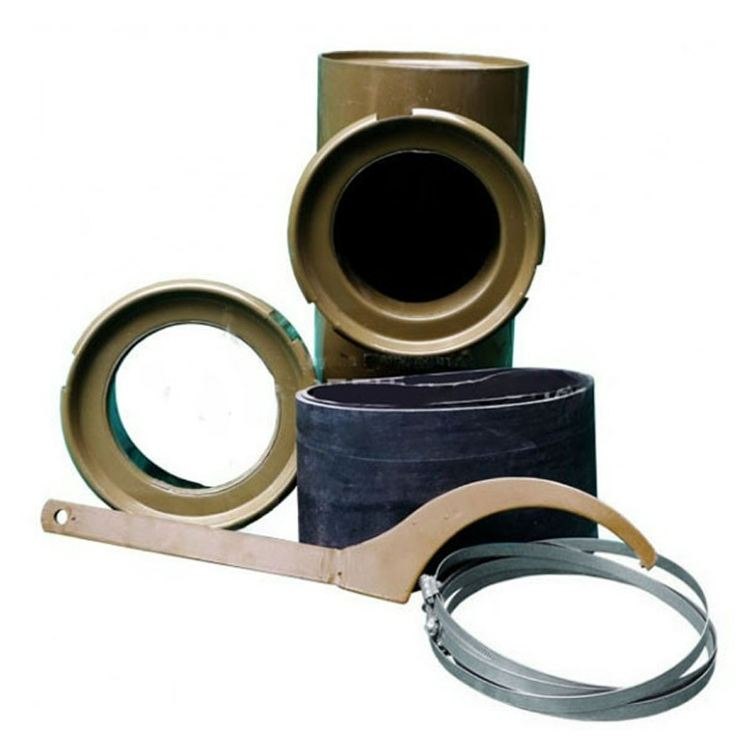

Состав комплектов монтажных деталей
|
Наименование монтажных деталей |
Наименование установок |
||
|
РП-100/100 |
РП-100/200 |
РП-100/300 |
|
|
Количество, шт |
|||
|
Патрубок угловой |
1 |
1 |
1 |
|
Стакан с ниппелем |
1 |
1 |
1 |
|
Тройник |
- |
1 |
2 |
|
Хомут стяжной |
4 |
6 |
8 |
|
Муфта соединительная |
2 |
3 |
4 |
*Допускаются иные комплектующие, если их наличие предусмотрено изготовителем.
На каждый комплект монтажных деталей к РП-100 оформляется:
- Паспорт – 1 шт.
- Техническое описание и инструкция по эксплуатации на каждый комплект – 1 шт.
Гарантия
Завод-изготовитель гарантирует качество монтажных деталей на 10 лет при соблюдении условий хранения, транспортировки и эксплуатации.
После истечения сроков детали должны сдаваться в металлолом, резиновые муфты – на полигоны.
Условия поставки
- Транспортировка при температуре от -50°С до 50°С и относительной влажности до 95%.
- Запрещена механическая нагрузка на упаковки.
- Защита упаковки от атмосферных осадков и коррозии.
- Монтажные детали поставляются отдельно от патронов и упаковываются в деревянные ящики.
