Конструктивные особенности
Состав монтажных деталей ФГ-70 зависит от количества гопкалитовых фильтров, устанавливаемых в колонке.

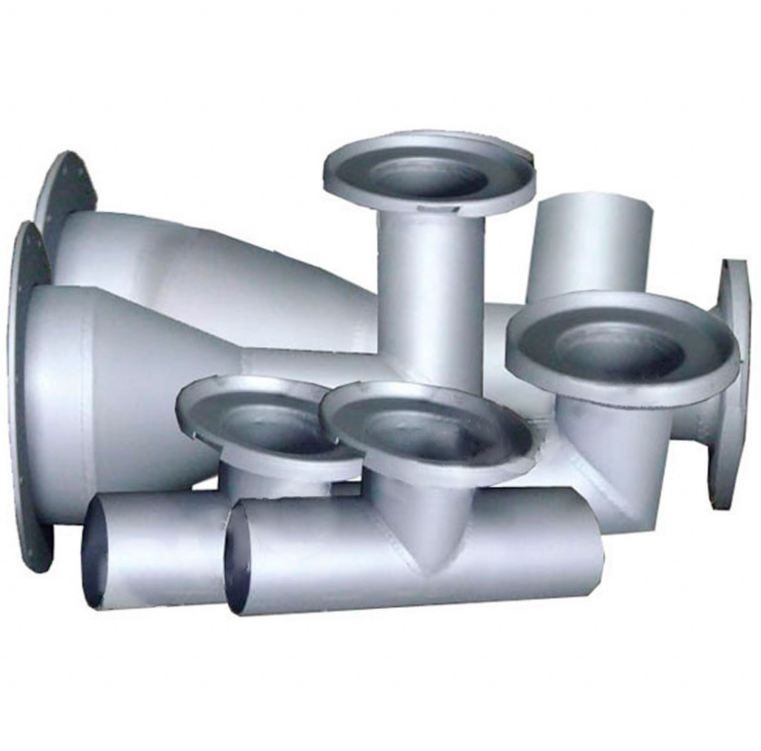

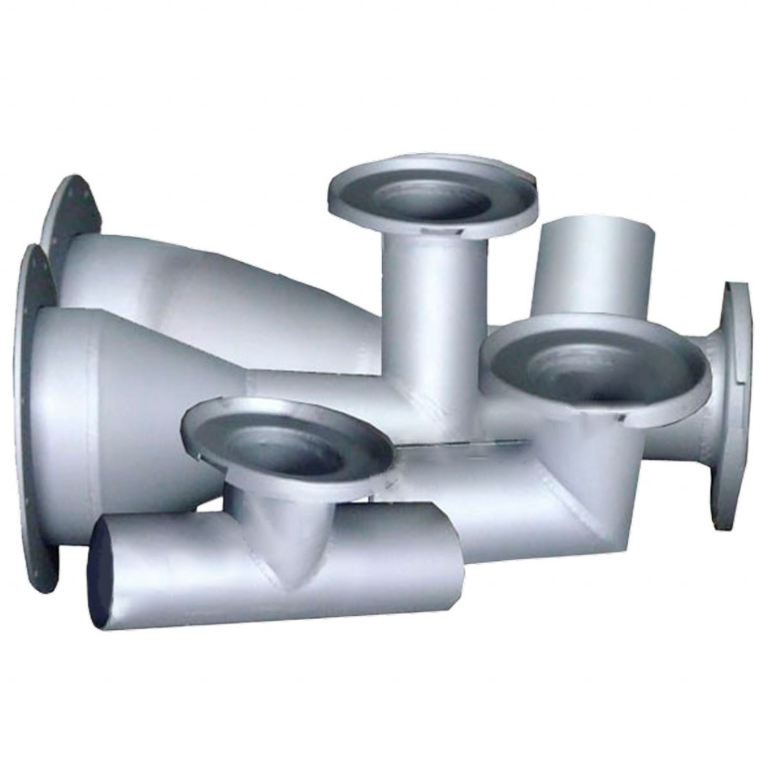

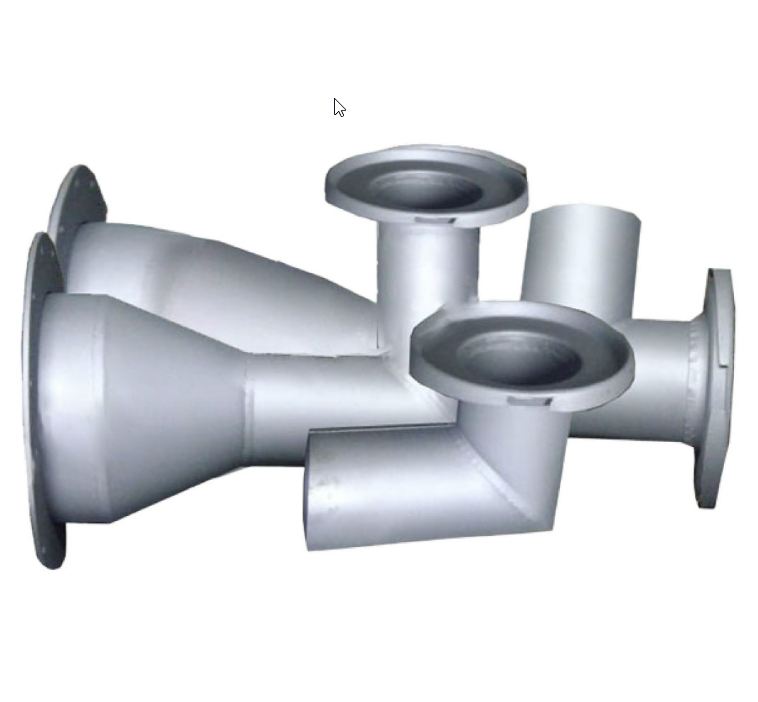

Монтажные детали представляют собой металлические воздуховоды различных конфигураций, окрашенные специальной серебристой эмалью, которая защищает от коррозии.
Исполнение монтажных деталей
Комплекты сборочных деталей для установок фильтров ФГ-70 имеют обозначения:
- монтажные детали ФГ-70/1 (мд ФГ-70 1:1 или мд ФГ-1-1) к установке из одного фильтра ФГ-70 с производительностью расхода воздуха установки 70 м³/час;
- монтажные детали ФГ-70/2 (мд ФГ-70 1:2 или мд ФГ-1-2) к установке из двух фильтров ФГ-70 с производительностью расхода воздуха установки 140 м³/час;
- монтажные детали ФГ-70/3 (мд ФГ-70 1:3 или мд ФГ-1-3) к установке из трех фильтров ФГ-70 с производительностью расхода воздуха установки 210 м³/час.

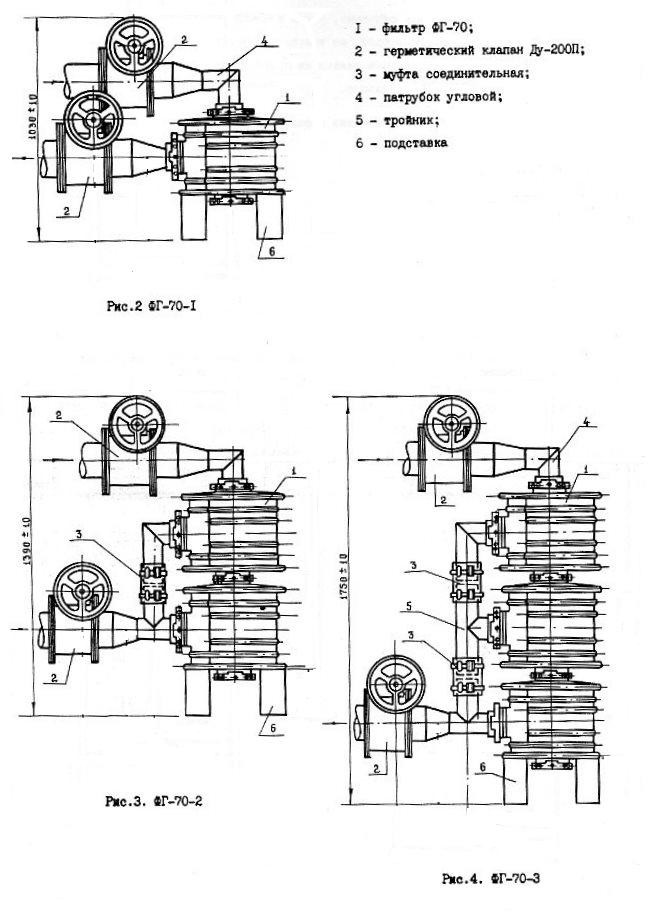

Вход воздуха в колонку осуществляется через верхнее торцевое отверстие фильтра-поглотителя ФГ-70: воздух проходит через клапан ДУ-200П и диффузор, поступая в колонку из одного, двух или трех фильтров ФГ-70. Воздушные массы, поступающие извне, очищаются от угарного газа, образующегося в процессе пожара или горения, и выводятся через боковые патрубки монтажных деталей в помещения укрытия. К свободным фланцам клапанов подсоединяются воздуховоды фильтровентиляционного комплекса типа ФВА-49 или других аналогичных систем.
Состав комплектов монтажных деталей
|
№ п/п |
Перечень составных частей |
Наименование установок |
||
|
ФГ-70-1 |
ФГ-70-2 |
ФГ-70-3 |
||
|
1 |
Патрубок угловой |
1 |
1 |
1 |
|
2 |
Тройник |
- |
1 |
2 |
|
3 |
Тройник-отвод |
1 |
1 |
1 |
|
4 |
Хомут стяжной |
- |
2 |
4 |
|
5 |
Ключ |
1 |
1 |
1 |
|
6 |
Муфта резиновая |
1 |
1 |
2 |
Гарантии
Завод-изготовитель предоставляет гарантию качества на срок 10 лет с даты изготовления.
Составные части ФГ-70, по истечении срока эксплуатации в небоевых условиях, должны быть сданы в пункт приема металлолома, а резиновые муфты - на полигоны для промышленных отходов.
Поставка комплектующих деталей
Монтажные компоненты для ФГ-70 поставляются отдельно от фильтров-поглотителей и упаковываются в индивидуальные деревянные ящики.
Условия транспортировки монтажных компонентов для ФГ-70 предполагают температурный диапазон окружающей среды от -50 °C до 50 °C и относительную влажность до 95%.
Запрещается подвергать упаковки с изделиями ударам и броскам во время погрузочно-разгрузочных работ.
При транспортировке и хранении упаковки должны быть защищены от атмосферных осадков и других веществ, способствующих коррозии металла и повреждению материалов.
Документация при поставке
- Паспорт монтажных деталей – 1 экземпляр.
- Техническое описание и инструкция по эксплуатации для каждого комплекта ФГ-70 – 1 экземпляр.
- *Дополнительно вы можете запросить в нашей компании техническое описание фильтров гопкалитовых ФГ-70 и инструкцию по монтажу и обслуживанию фильтров-поглотителей.
