Конструктивные особенности монтажный деталей
В зависимости от количества фильтров-поглотителей ФП-300 в колонке зависит и состав монтажных деталей. Вид составных частей для монтажа ФП-300 также зависят от проекта подсоединения самих фильтров-поглотителей.
1 вариант исполнения монтажных деталей- верхнее подсоединение фильтров-поглотителей (стандартное)

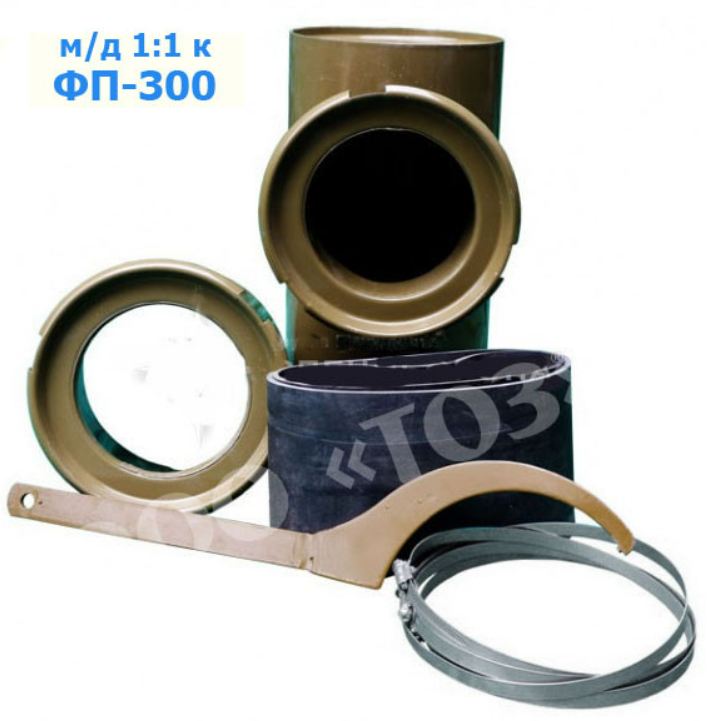

- ФП-300-300 (МД 300/1) к установке из одного фильтра-поглотителя ФП-300 с производительностью 300 м3/час

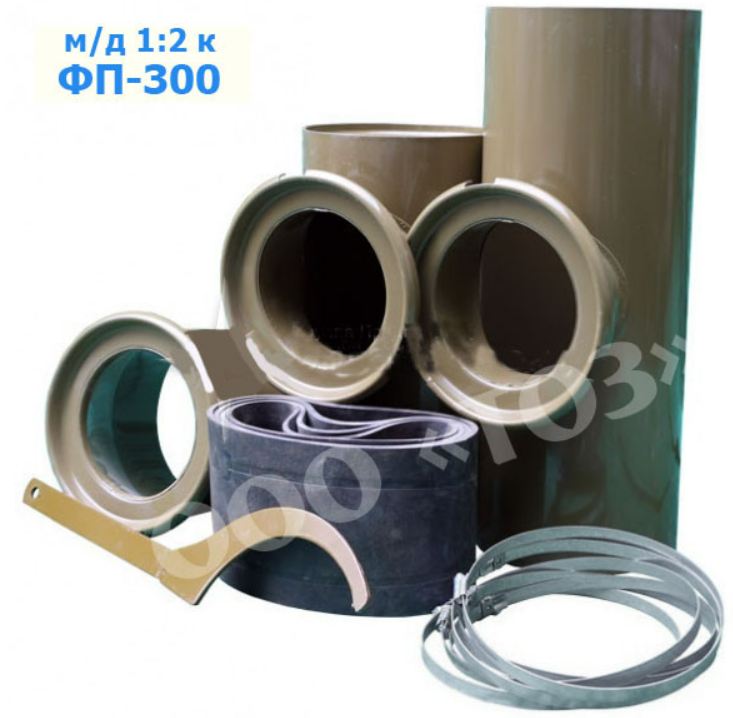

- ФП-300-600 (МД 300/2) к установке из двух фильтров-поглотителей ФП-300 с производительностью 600 м3/час

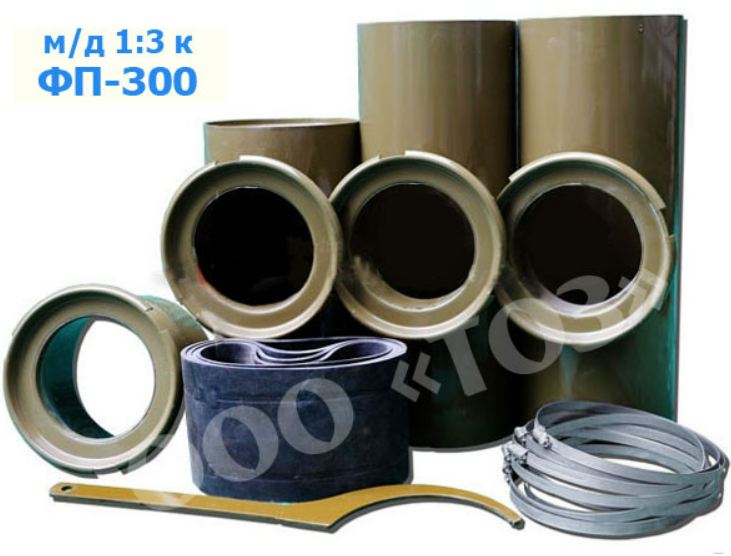

- ФП-300-900 (МД 300/3) к установке из трех фильтров-поглотителей ФП-300 с производительностью 900 м3/час
Вход воздуха в колонку осуществляется через верхнее отверстие верхнего фильтра, проходя через колонку из фильтров воздушные массы нейтрализуются и очищаются от отравляющих веществ выходят через боковые патрубки через монтажные детали и поступают в помещения укрытия.
2 вариант исполнения монтажных деталей – нижнее подсоединение фильтров-поглотителей, дополняется индексом «Н»
- ФП-300-300Н (МД 300/1) к установке из одного фильтра-поглотителя ФП-300 с производительностью 300 м3/час
- ФП-300-600Н (МД 300/2) к установке из двух фильтров-поглотителей ФП-300 с производительностью 600 м3/час
- ФП-300-900Н (МД 300/3) к установке из трех фильтров-поглотителей ФП-300 с производительностью 900 м3/час
Вход воздуха в колонку осуществляется через нижнее отверстие нижнего фильтра ФП-300, проходя через колонку из фильтров воздушные массы нейтрализуются и очищаются от отравляющих веществ выходят через боковые патрубки через монтажные детали ФП-300 в помещения укрытия.
Необходимо помнить,
что именно монтажные детали к ФП-300 заводского изготовления предназначены для эффективной, бесперебойной работы всей установки с фильтрами, да и целом всей системы фильтровентиляции.
Применять собственно изготовленные воздуховоды для этой цели не целесообразно, это может привести к сбою работы всей системы воздухообеспечения.
Состав комплектов монтажных деталей
В зависимости от количества ФП-300 в колонке отличается и количество деталей в комплекте
|
Наименование составных частей |
Наименование установок |
||||||
|
ФП-300-300 |
ФП-300-300Н |
ФП-300-600 |
ФП-300-600Н |
ФП-300-900 |
ФП-300-900Н |
||
|
Подсоединение к системе вентиляции |
|||||||
|
верхнее |
нижнее |
верхнее |
нижнее |
верхнее |
нижнее |
||
|
1 2 3 4 5 6 |
Патрубок угловой II Стакан I или стакан нижний Тройник II Хомут стяжной 4 Ключ Муфта ФП 150х198х6 |
1 1 - - 4 1 2 |
1 - 1 - 4 1 2 |
1 1 - 1 6 1 3 |
1 - 1 1 6 1 3 |
1 1 - 2 8 1 4 |
1 - 1 2 8 1 4 |
На каждый комплект оформляется паспорт – 1 шт
Техническое описание и инструкция по эксплуатации на каждый комплект -1 шт
Гарантии
Завод-изготовитель гарантирует соответствие качества монтажных деталей к ФП-300 течении 10 лет с даты изготовления. Гарантийный срок хранения на фильтры-поглотители ФП-300 указан в паспорте на изделие.
Составные части для монтажа фильтров после истечения срока эксплуатации в небоевых условиях должны быть сданы в металлолом, резиновые муфты – на полигоны промышленных отходов.
Монтажные детали к ФП-300 поставляются самостоятельно от фильтров-поглотителей и упаковываются отдельно в деревянные ящики.
Цена монтажных деталей к ФП-300 зависит от комплектации.
Купить составные части или монтажные детали к ФП-300 можно в нашей компании, предварительно уточнив наличие или сроки производства.
Транспортируются комплекты для монтажа ФП-300 любым транспортном по всей территории России.
Можно оформить самовывоз со склада производственной площадки.
При заказе с любым инженерным оборудованием рассчитываются скидки или бонусы.
