Конструктивные особенности монтажный деталей
В зависимости от количества фильтров-поглотителей ФПУ-200 в колонке зависит и состав монтажных деталей к ФПУ-200.
Монтажные детали представляют собой металлические воздуховоды различной конфигурации, диаметром DN-100 (Ду-100), окрашенные специальной эмалью защитного цвета или хаки, защищающей от коррозии.
В комплект монтажных деталей к ФПУ-200 не входит электровентилятор ЭРВ-49 и сдвоенный герметический клапан ГК-2-100 – данное оборудование входит в комплект фильтровентиляционного агрегата ФВА-49.
Исполнение монтажных деталей
Соединение фильтров ФПУ-200 монтажными деталями подразумевается только верхнее и обозначается как комплектация Г (городского исполнения) и имеет обозначение:

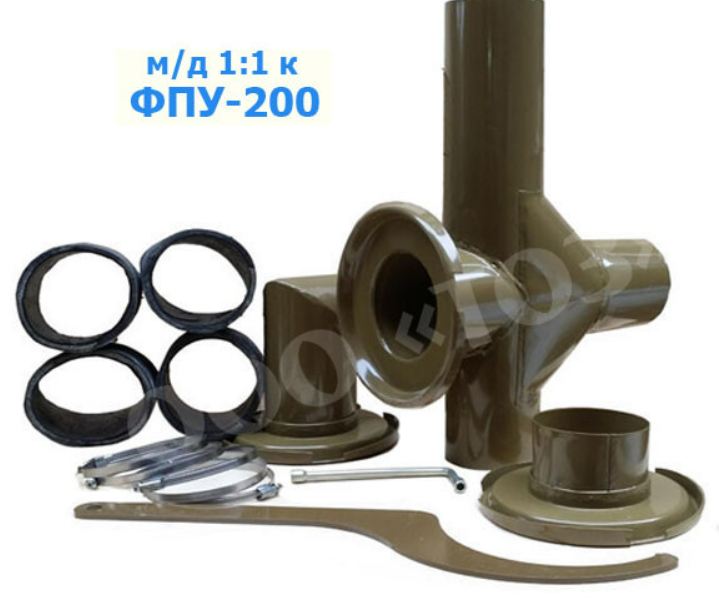

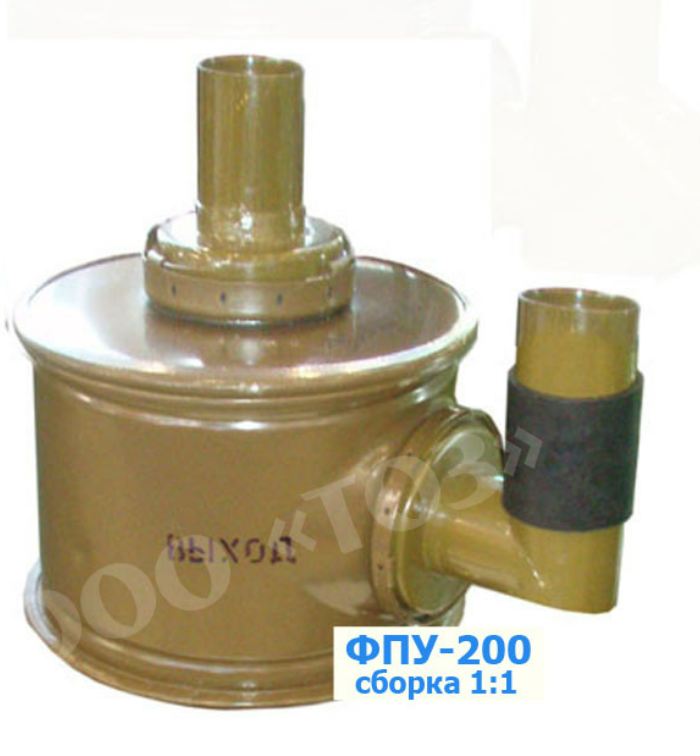

- ФПУ-200-100 (МД 200 1/1) к установке из одного фильтра-поглотителя ФПУ-200 с производительностью расхода воздуха 100 м3/час;

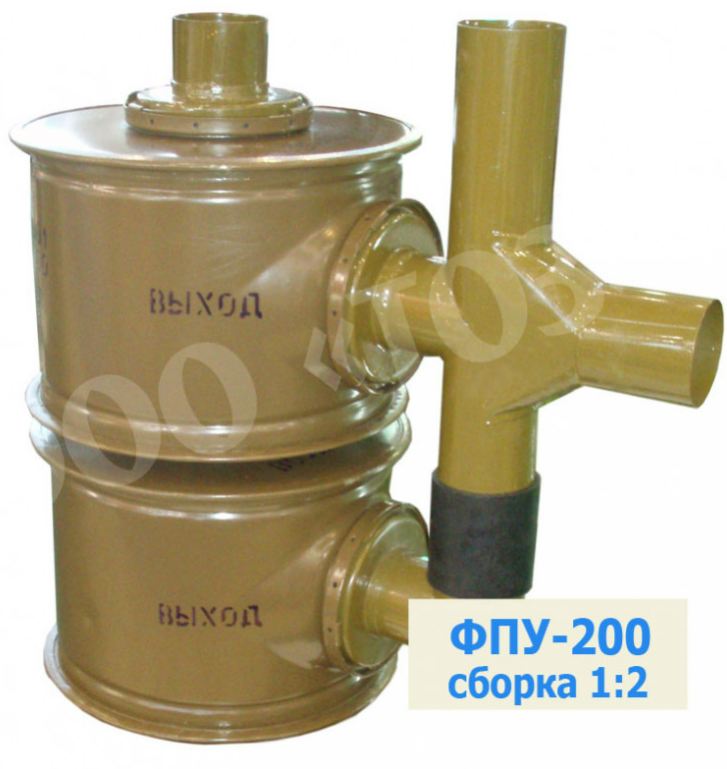

- ФПУ-200-200 (МД 200 1/2) к установке из двух фильтров-поглотителей ФПУ-200 с производительностью расхода воздуха 200 м3/час;

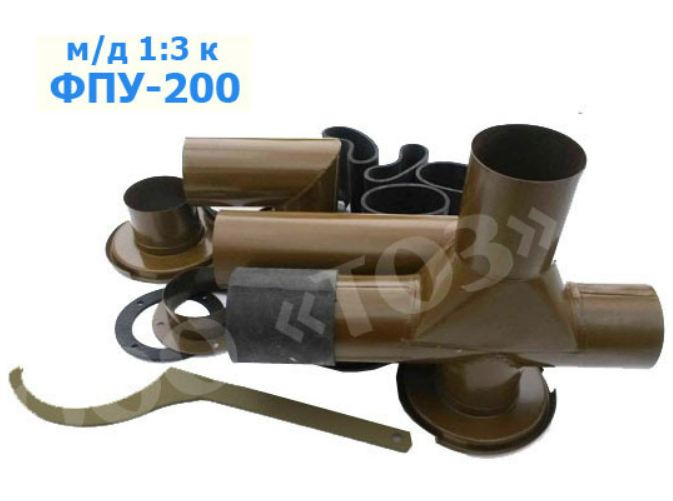

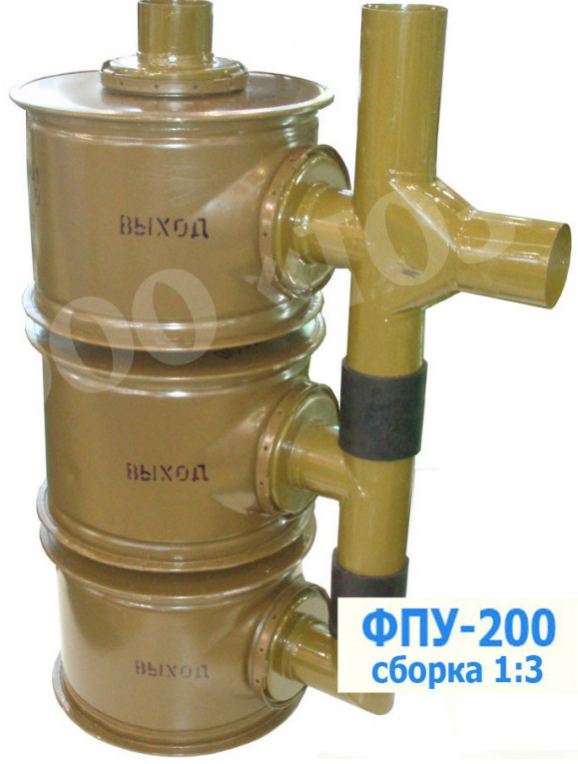

- ФП-200-300 (МД 200 1/3) к установке из трех фильтров-поглотителей ФПУ-200 с производительностью расхода воздуха 300 м3/час.
Вход воздуха в колонку осуществляется через верхнее отверстие фильтра, проходя через колонку из фильтров воздушные массы нейтрализуются и очищаются от отравляющих веществ выходят через боковые патрубки через монтажные детали и поступают в помещения укрытия.
Необходимо помнить, что именно монтажные детали заводского изготовления предназначены для эффективной, бесперебойной работы всей установки с фильтрами ФПУ-200, да и целом всей системы фильтровентиляции.
Применять собственно изготовленные воздуховоды для этой цели не целесообразно, это может привести к сбою работы всей системы воздухообеспечения.
Состав комплектов монтажных деталей
В зависимости от количества ФПУ-200 в колонке отличается и количество деталей в комплекте
|
Наименование составных частей |
ФПУ-200-100 |
ФПУ-200-200 |
ФПУ-200-300 |
|
|
1 2 3 4 5 6 7 8 |
Патрубок угловой Тройник Крестовина Хомут стяжной Муфта ФП Труба Стакан с фланцем Стакан с ниппелем |
1 - 1* 10 5 1 1 1 |
1 - 1 8 4 - 1 1 |
1 1 1 10 5 - 1 1 |
*В комплекте МД 200/1 может поставляться предварительно заглушенная крестовина, при отсутствии необходимости присоединения к ЭРВ-49 необходимо дополнительно согласовать. А также допускаются иные комплектующие, если их наличие предусмотрено изготовителем.
Гарантии
Завод-изготовитель гарантирует соответствие качества монтажных деталей к ФПУ-200 различных комплектаций - 10 лет с даты изготовления. Гарантийный срок хранения на фильтры-поглотители ФПУ-200 указан в паспорте на изделие.
Составные части к ФПУ-200 после истечения срока эксплуатации в небоевых условиях должны быть сданы в металлолом, резиновые муфты – на полигоны промышленных отходов.
Поставка составных деталей
Монтажные детали ФПУ-200 поставляются самостоятельно от фильтров-поглотителей и упаковываются отдельно в деревянные ящики.
Размер ящиков для сборок комплектов к ФПУ-200:
|
МД 200/1 |
650*400*250 мм |
|
МД 200/2 |
650*400*250 мм |
|
МД 200/3 |
650*400*250 мм |
Условия транспортирования монтажных деталей к ФПУ-200– температура окружающей среды от минус 50 о С до плюс 50 о С и относительная влажность до 95%.
Запрещается подвергать упаковки с изделиями броскам и ударам при погрузочно-разгрузочных работах.
При перевозке и хранении упаковки с изделиями должны быть защищены от воздействия атмосферных осадков и других веществ, вызывающих коррозию металла и порчу материалов.
Документы при поставке
- На каждый комплект оформляется паспорт– 1 шт;
- Техническое описание и инструкция по эксплуатации на каждый комплект -1 шт.
Цена монтажных деталей к ФПУ-200 зависит от комплектации.
