| Материал | Эластомер класса ПВ-0 |
| Температура эксплуатации | от -60°С до +200°С |
| Страна производства | Россия |
Транзитные модули НТМ с расширенным диапазоном уплотнения кабеля комплектуются модернизированными основаниями и специальным адаптером, в который, при необходимости, устанавливаются стандартные уплотнительные вставки. Вставки также поставляются в комплекте. Новые основания позволяют устанавливать в транзитные модули НТМ кабель большего диаметра, при этом габариты самих модулей сохранились.
Конструкция модулей сборно-разборная, многократного применения без потери эксплуатационных свойств.

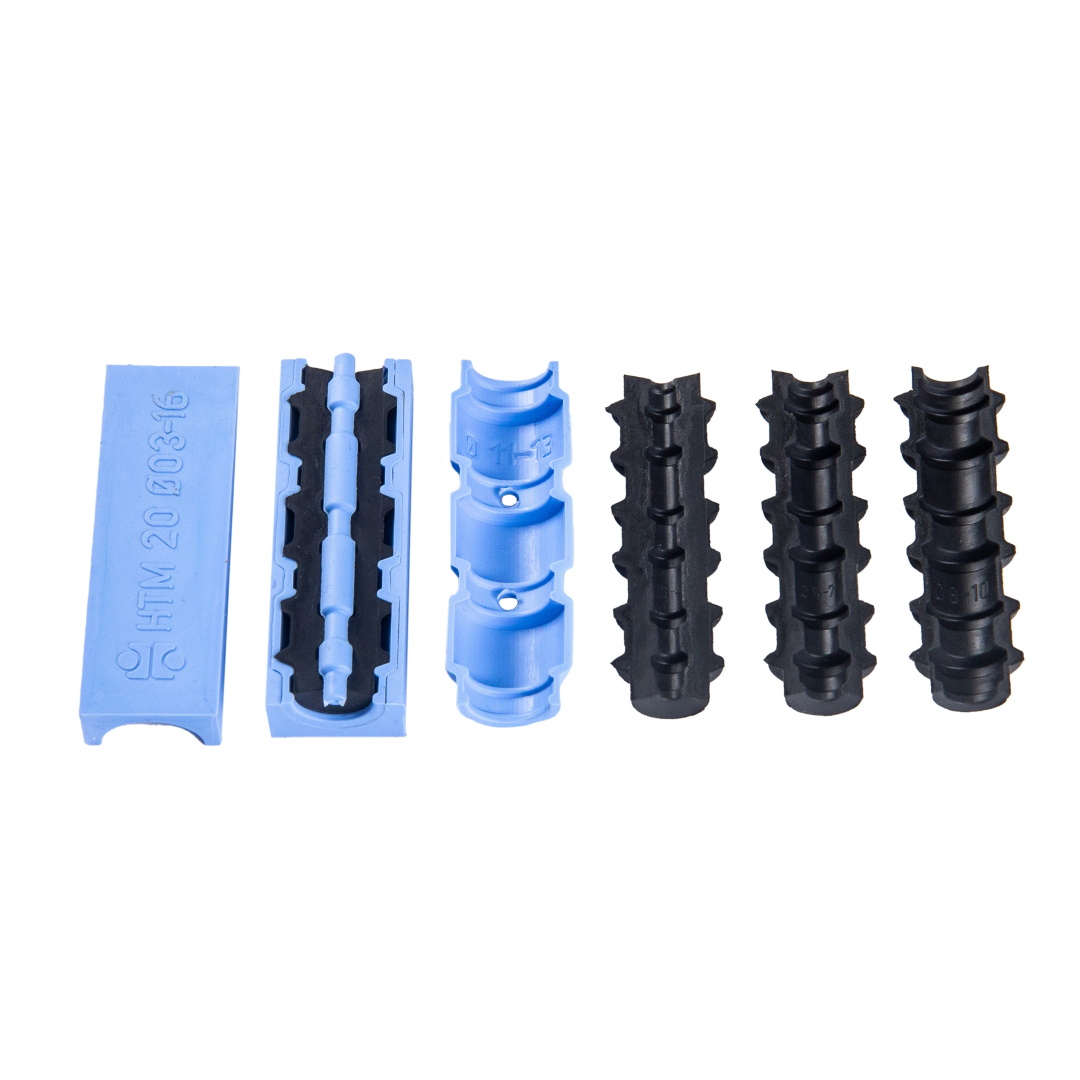

В комплект поставки транзитного модуля расширенного диапазона НТМ20/3-16 входит:
|
Транзитный модуль НТМ20/3-16 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM20/3-16 |
13,5-16 мм |
2 |
|
Вставка Ø3-4 |
3-4,5 мм |
2 |
|
Вставка Ø5-7 |
4,5-7,5 мм |
2 |
|
Вставка Ø8-10 |
7,5-10,5 мм |
2 |
|
Сердечник 20 |
--- |
1 |
| Адаптер | 10,5-13,5 мм | 2 |
В комплект поставки транзитного модуля расширенного диапазона НТМ30/10-26 входит:
|
Транзитный модуль НТМ30/10-26 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM30/10-26 |
24,5-26 мм |
2 |
|
Вставка Ø10-12 |
10-12,5 мм |
2 |
|
Вставка Ø13-15 |
12,5-15,5 мм |
2 |
|
Вставка Ø16-18 |
15,5-18,5 мм |
2 |
|
Вставка Ø19-21 |
18,5-21,5 мм |
2 |
|
Сердечник 20 |
--- |
1 |
|
Адаптер |
22-24 мм |
2 |
В комплект поставки транзитного модуля расширенного диапазона НТМ40/20-36 входит:
|
Транзитный модуль НТМ40/20-36 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM40/20-36 |
34.5-36 мм |
2 |
|
Вставка Ø20-22 |
20-22,5 мм |
2 |
|
Вставка Ø23-25 |
22,5-25,5 мм |
2 |
|
Вставка Ø26-28 |
25,5-28,5 мм |
2 |
|
Вставка Ø29-31 |
28,5-31,5 мм |
2 |
|
Сердечник 40 |
--- |
1 |
|
Адаптер |
32-34 мм |
2 |
В комплект поставки транзитного модуля расширенного диапазона НТМ60/31-56 входит:
|
Транзитный модуль НТМ60/31-56 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM60/31-56 |
52,5-56 мм |
2 |
|
Вставка Ø31-33 |
31-33 мм |
2 |
|
Вставка Ø34-38 |
33,5-38,5 мм |
2 |
|
Вставка Ø39-43 |
38,5-43,5 мм |
2 |
|
Вставка Ø44-48 |
43.5-48.5 мм |
2 |
|
Сердечник 60 |
--- |
1 |
|
Адаптер |
48,5-52,5 мм |
2 |

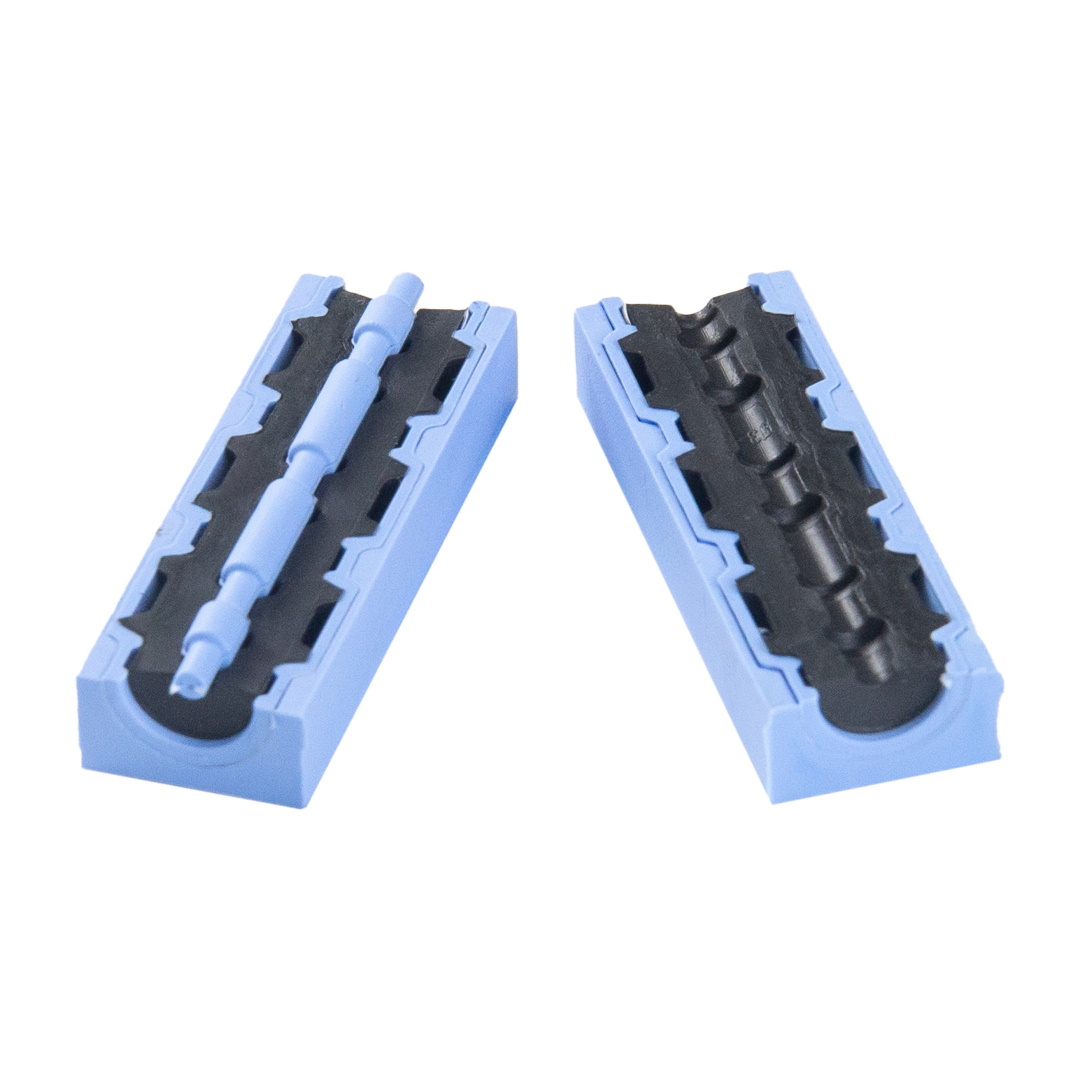

Общий чертеж конструкции транзитных модулей расширенного диапазона:
