| Материал | Эластомер класса ПВ-0 |
| Температура эксплуатации | от -60°С до +200°С |
| Страна производства | Россия |

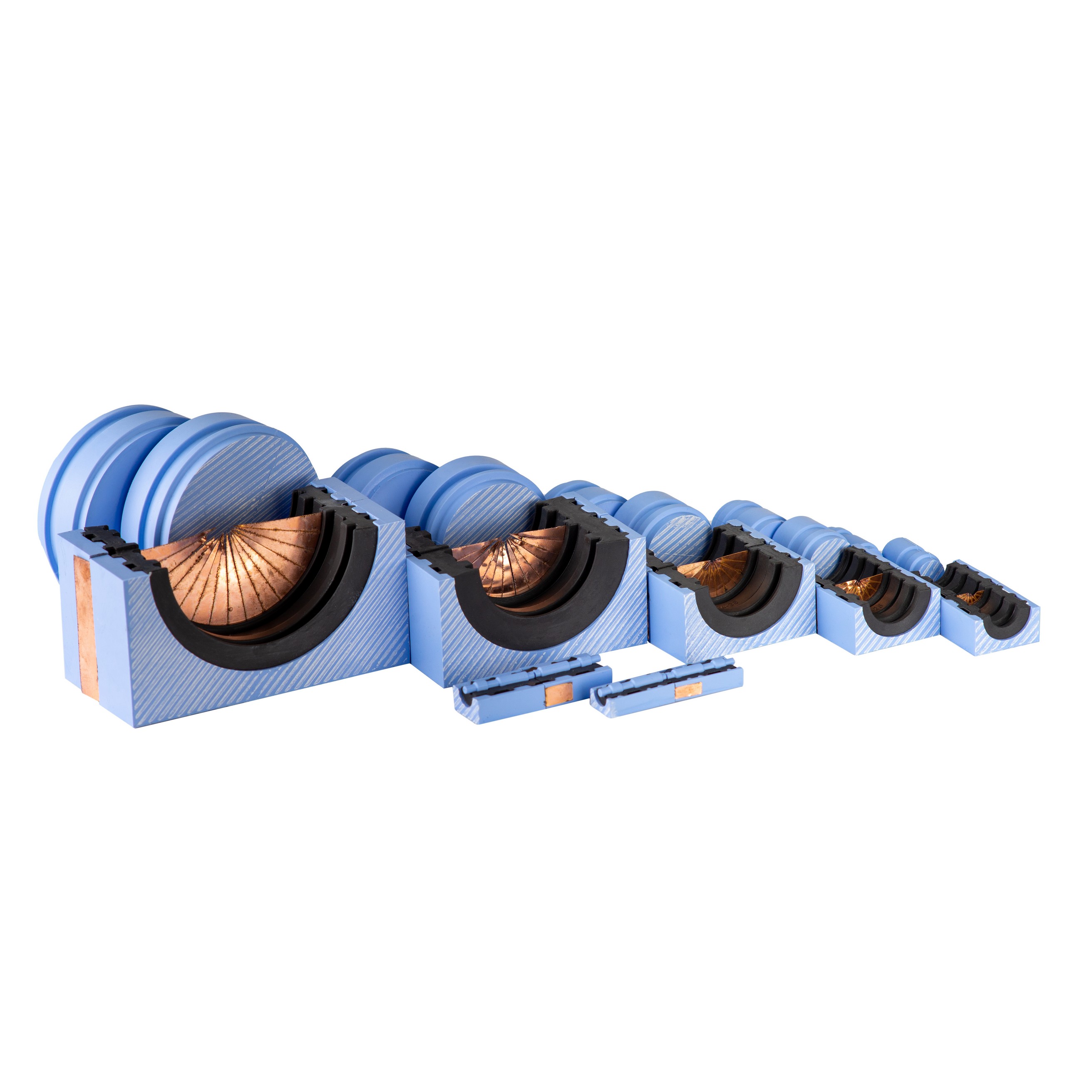

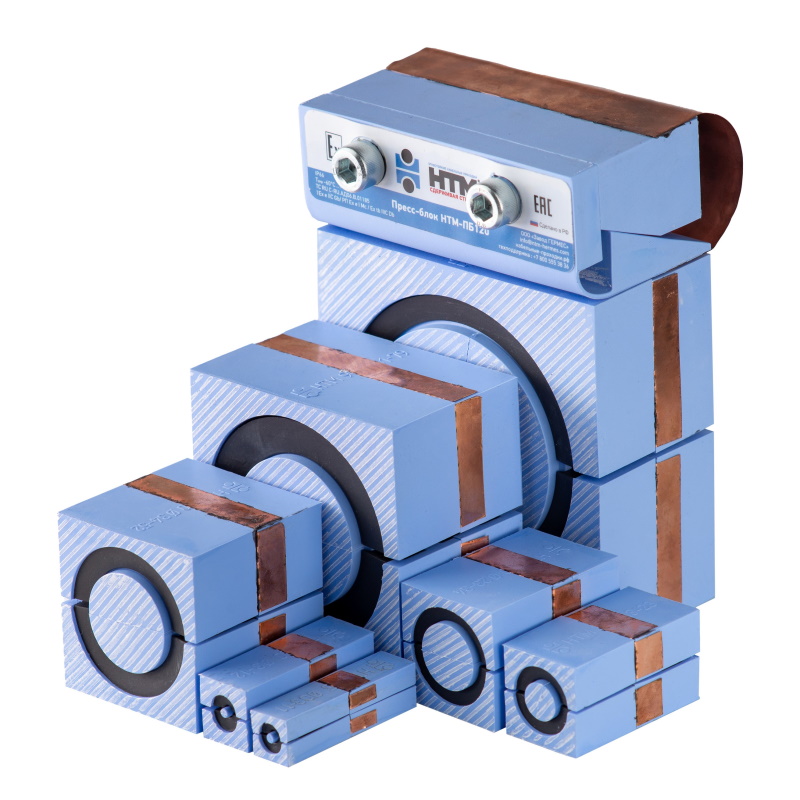

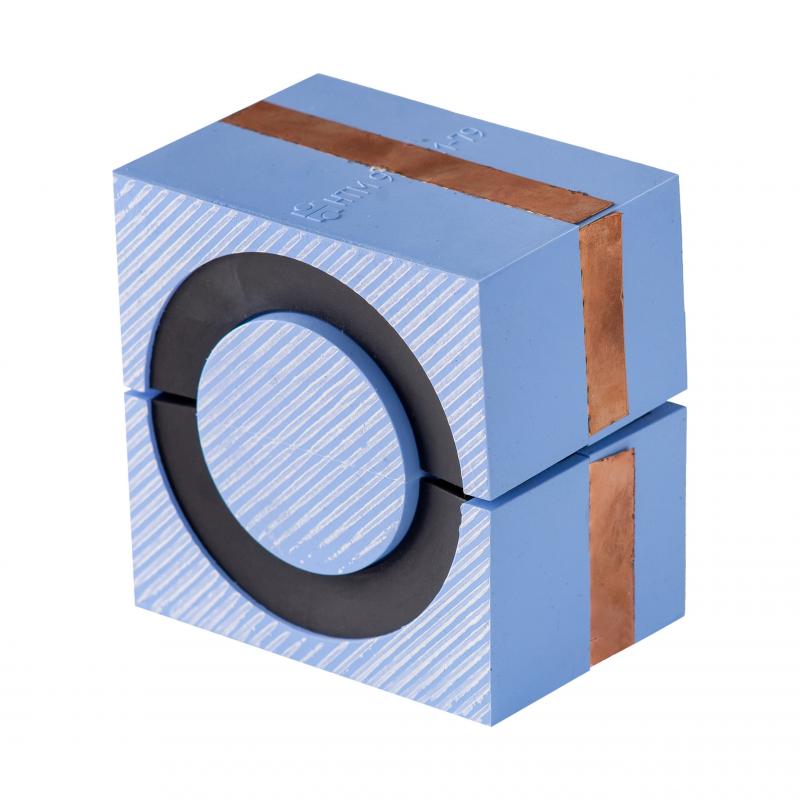

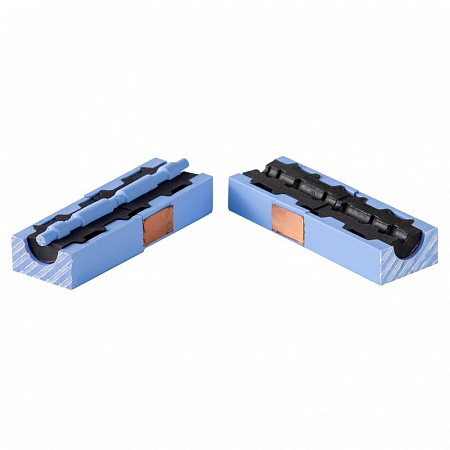

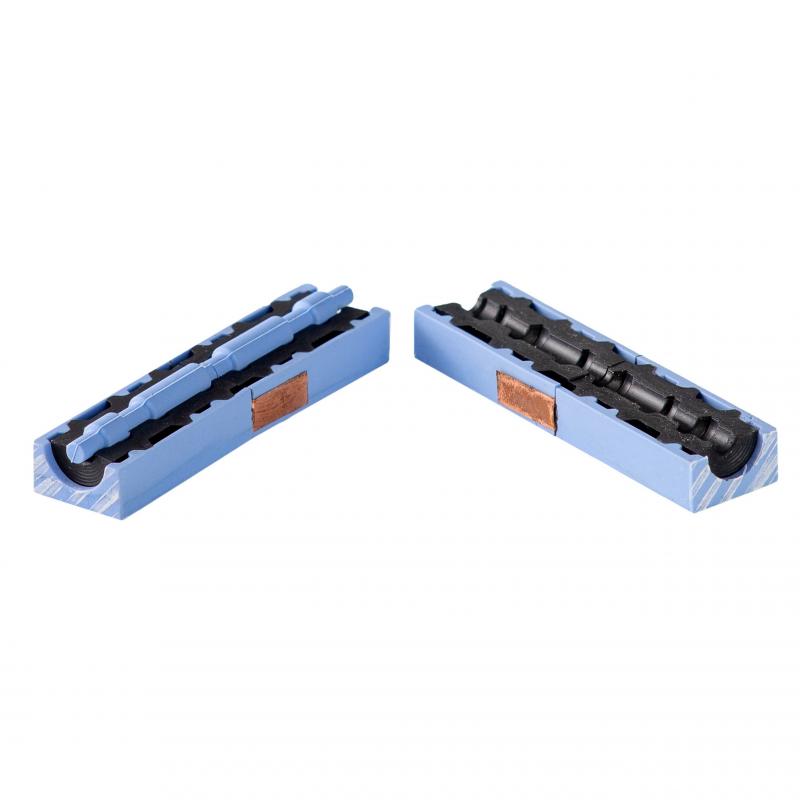

Транзитные модули НТМ изготавливаются из негорючего промышленного эластомера и являются основой решения по герметизации кабелей и труб. Благодаря трем различным размерам уплотнительных вставок, на основания которых нанесена маркировка с указанием внешних диаметров применяемых кабелей, модули можно использовать для фиксации кабелей и труб разных диаметров.
Конструкция модулей сборно-разборная, многократного применения без потери эксплуатационных свойств.

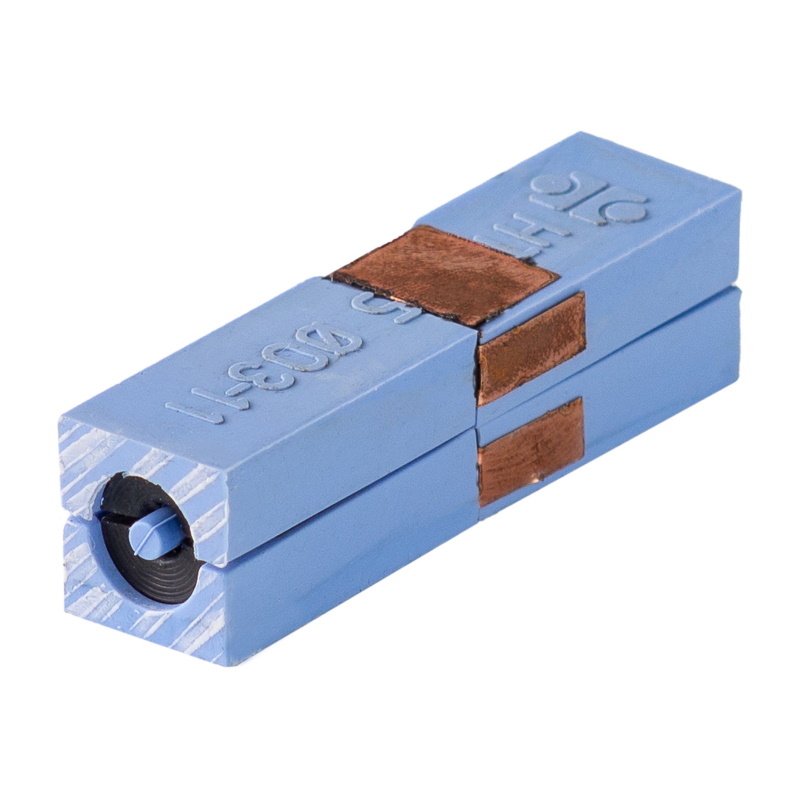

В комплект поставки транзитного модуля НТМ 15/3-11 EMC входит:
|
Транзитный модуль НТМ20/3-12 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM15/3-11 EMC |
9,5-11 мм |
2 |
|
Вставка Ø3-4 |
3-4,5 мм |
2 |
|
Вставка Ø5-7 |
4,5-7,5 мм |
2 |
|
Вставка Ø7-9 |
6,5-9,5 мм |
2 |
|
Сердечник 15 |
--- |
1 |

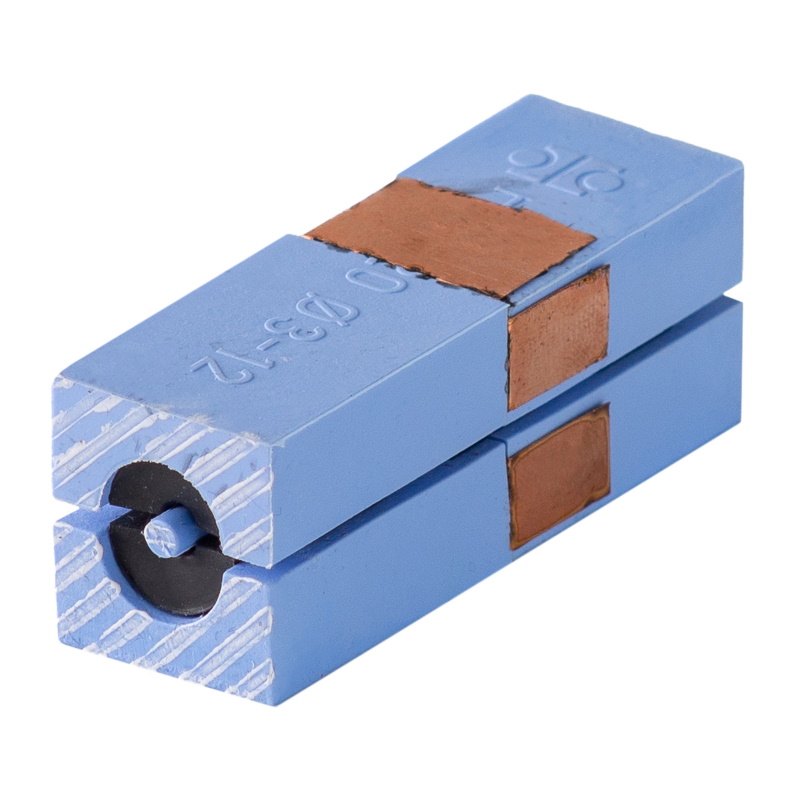

В комплект поставки транзитного модуля НТМ20/3-12 EMC входит:
|
Транзитный модуль НТМ20/3-12 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM20/3-12 EMC |
11-12,5 мм |
2 |
|
Вставка Ø3-4 |
3-4,5 мм |
2 |
|
Вставка Ø5-7 |
4,5-7,5 мм |
2 |
|
Вставка Ø8-10 |
7,5-10,5 мм |
2 |
|
Сердечник 20 |
--- |
1 |

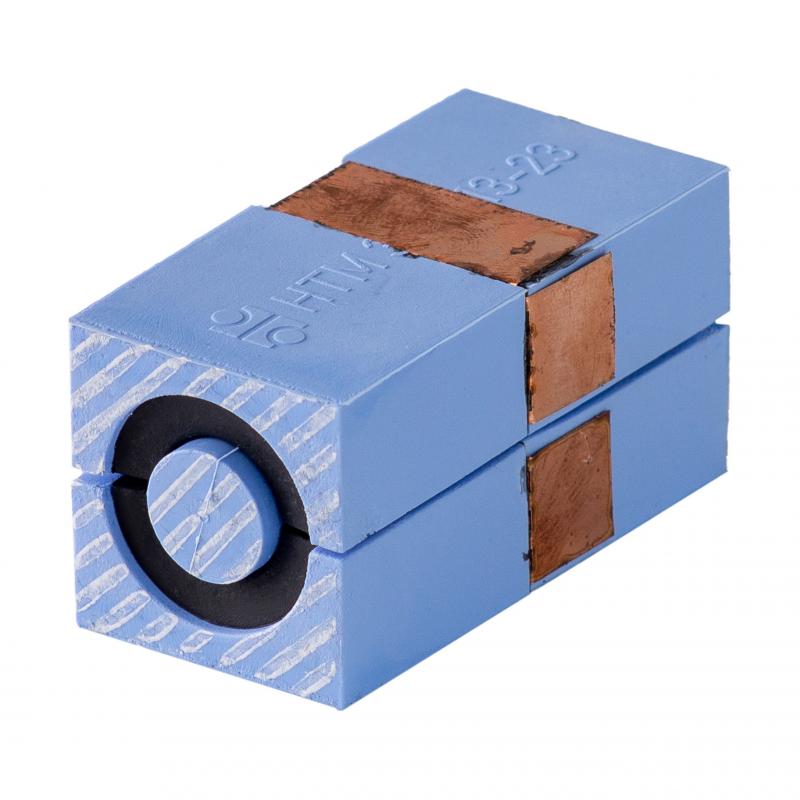

В комплект поставки транзитного модуля НТМ30/13-23 EMC входит:
|
Транзитный модуль НТМ30/13-23 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM30/13-23 EMC |
21,5-23 мм |
2 |
|
Вставка Ø13-15 |
12,5-15,5 мм |
2 |
|
Вставка Ø16-18 |
15,5-18,5 мм |
2 |
|
Вставка Ø19-21 |
18,5-21,5 мм |
2 |
|
Сердечник 30 |
--- |
1 |

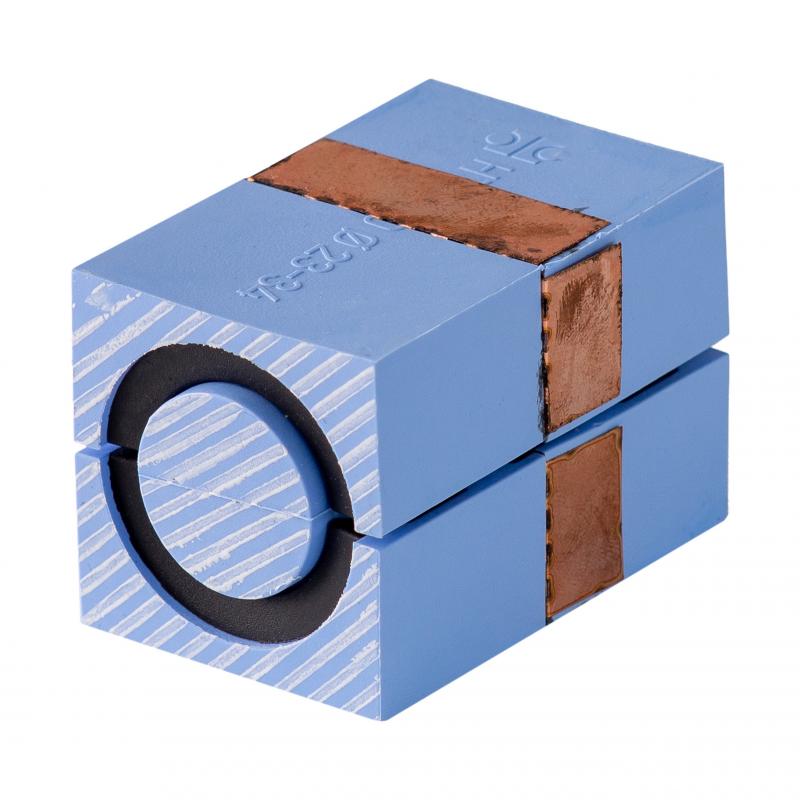

В комплект поставки транзитного модуля НТМ40/23-34 EMC входит:
|
Транзитный модуль НТМ40/23-34 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM40/23-34 EMC |
32-34 мм |
2 |
|
Вставка Ø23-25 |
23-25,5 мм |
2 |
|
Вставка Ø26-28 |
25,5-28,5 мм |
2 |
|
Вставка Ø29-31 |
28,5-31 мм |
2 |
|
Сердечник 40 |
--- |
1 |

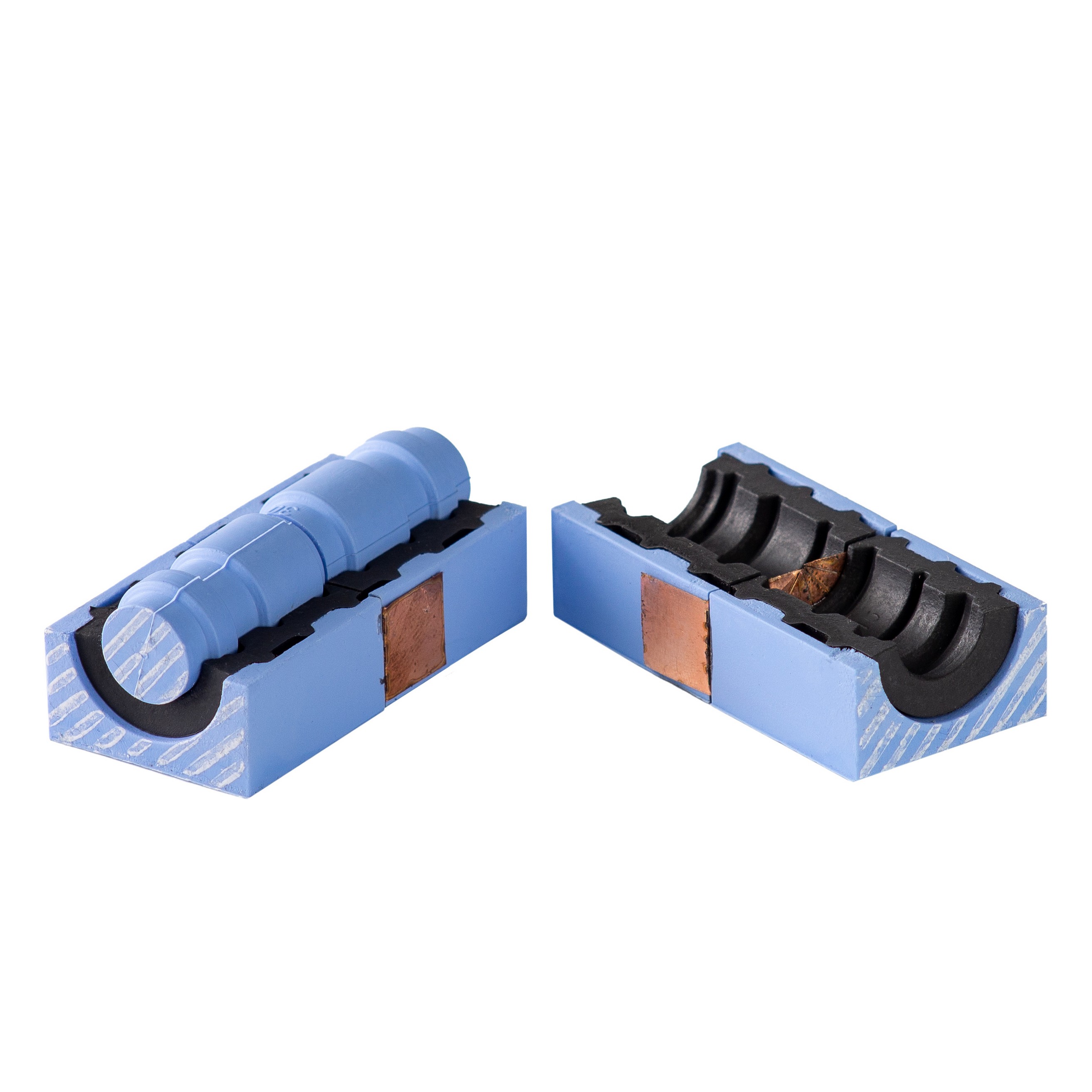

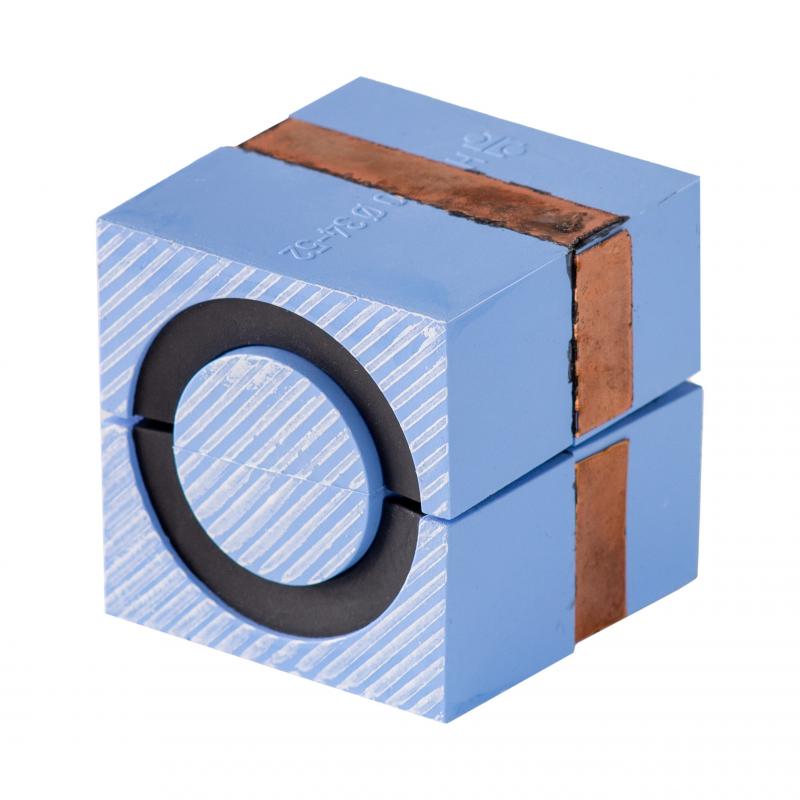

В комплект поставки транзитного модуля НТМ60/34-52 EMC входит:
|
Транзитный модуль НТМ60/34-52 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM60/34-52 EMC |
49-52 мм |
2 |
|
Вставка Ø34-38 |
34-38,5 мм |
2 |
|
Вставка Ø39-43 |
38,5-43,5 мм |
2 |
|
Вставка Ø44-48 |
43,5-48 мм |
2 |
|
Сердечник 60 |
--- |
1 |

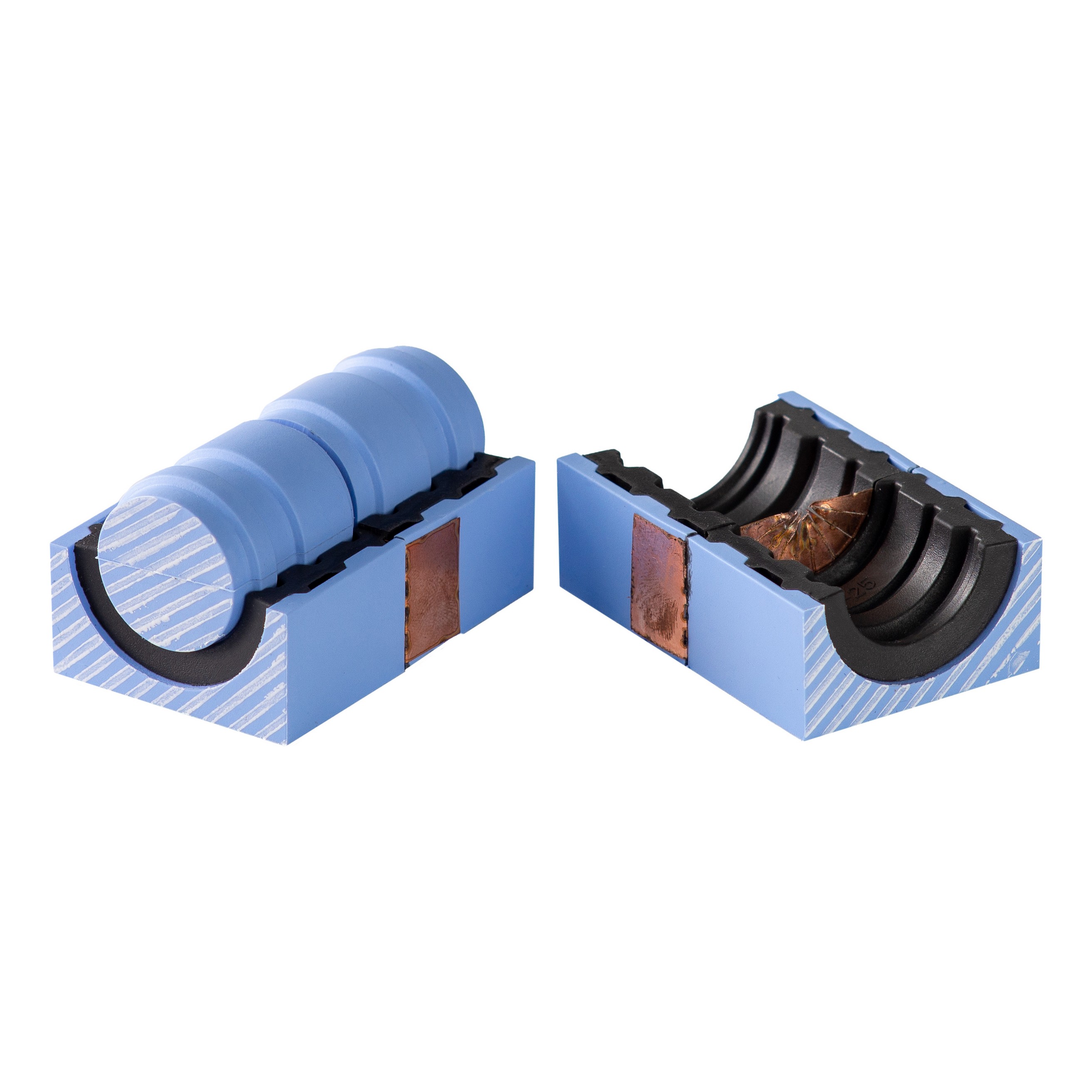

В комплект поставки транзитного модуля НТМ90/51-79 EMC входит:
|
Транзитный модуль НТМ90/51-79 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM90/51-79 EMC |
75-79 мм |
2 |
|
Вставка Ø51-57 |
51-57,5 мм |
2 |
|
Вставка Ø58-63 |
57,5-63,5 мм |
2 |
|
Вставка Ø64-69 |
63,5-69,5 мм |
2 |
|
Вставка Ø70-75 |
69,5-75 мм |
2 |
|
Сердечник 90 |
--- |
1 |

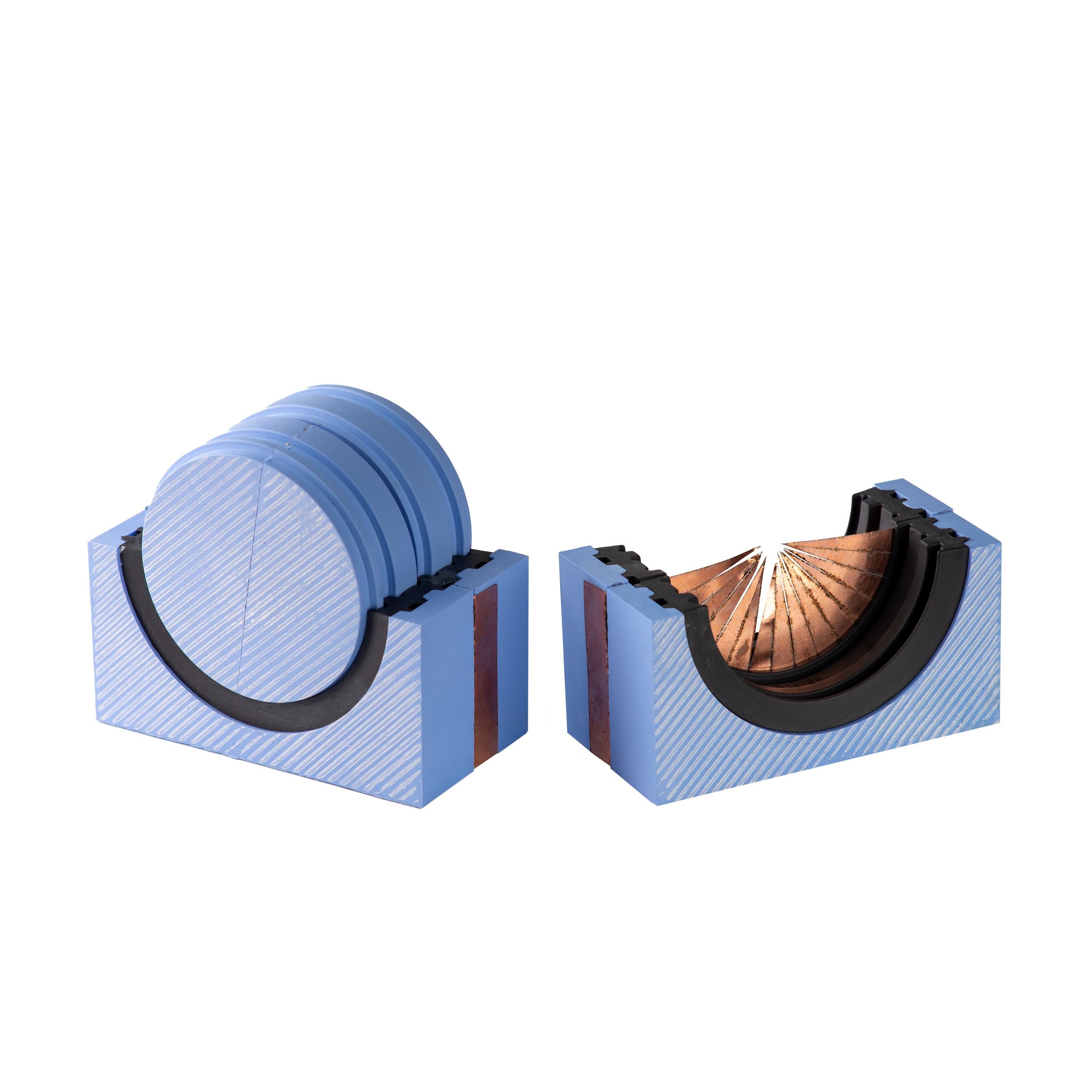

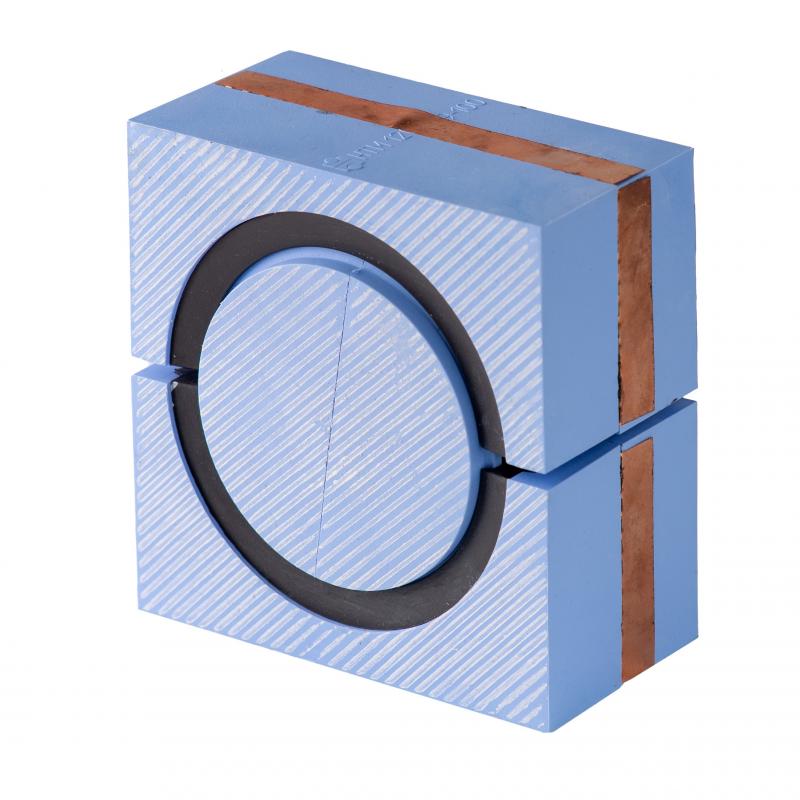

В комплект поставки транзитного модуля НТМ120/79-100 EMCвходит:
|
Транзитный модуль НТМ120/79-100 EMC |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM120/79-100 EMC |
96,5-100 мм |
2 |
|
Вставка Ø79-84 |
79-84,5 мм |
2 |
|
Вставка Ø85-90 |
84,5-90,5 мм |
2 |
|
Вставка Ø91-96 |
90,5-96,5 мм |
2 |
|
Сердечник 120 |
--- |
1 |
