ХАРАКТЕРИСТИКИ
| Материал | Эластомер класса ПВ-0 |
| Температура эксплуатации | от -60°С до +200°С |
| Страна производства | Россия |

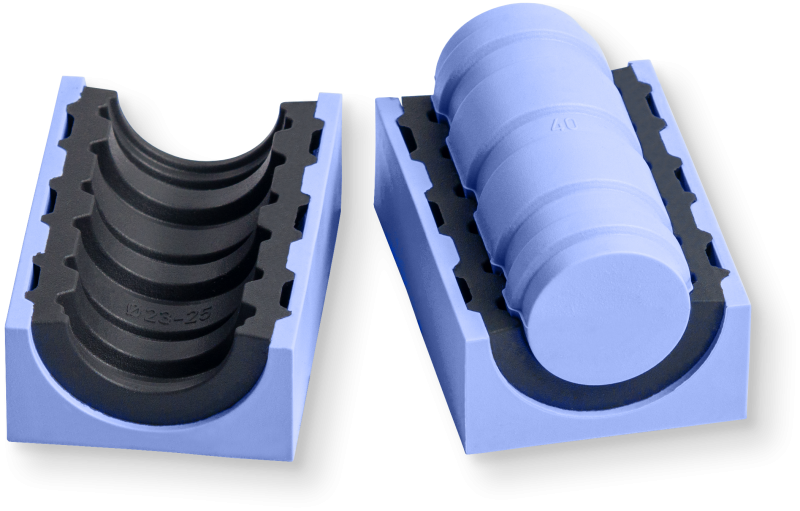

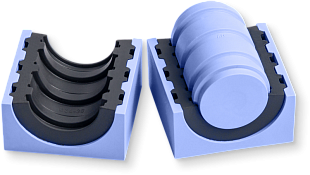

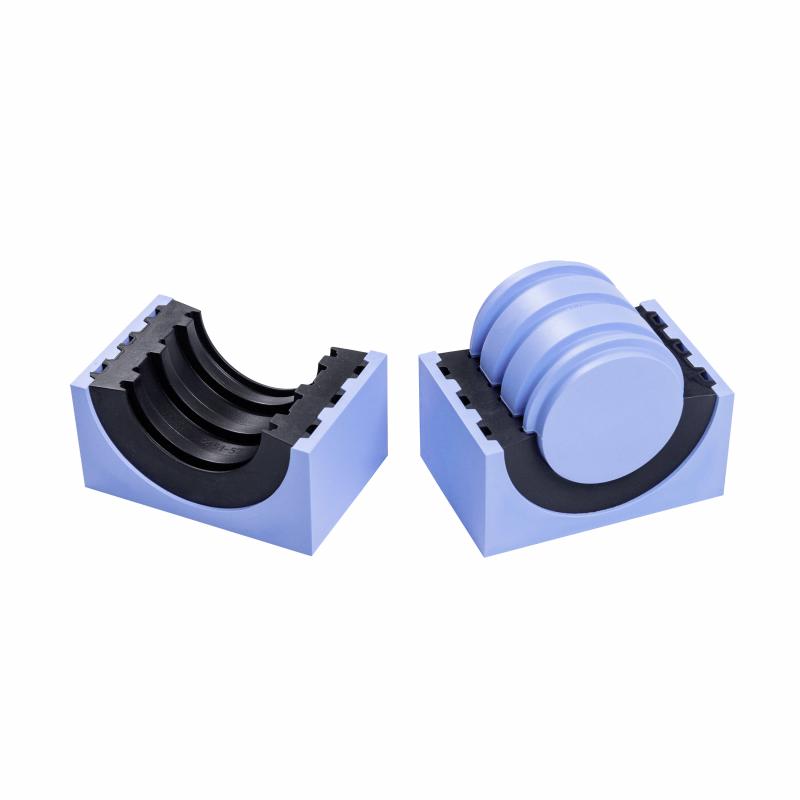

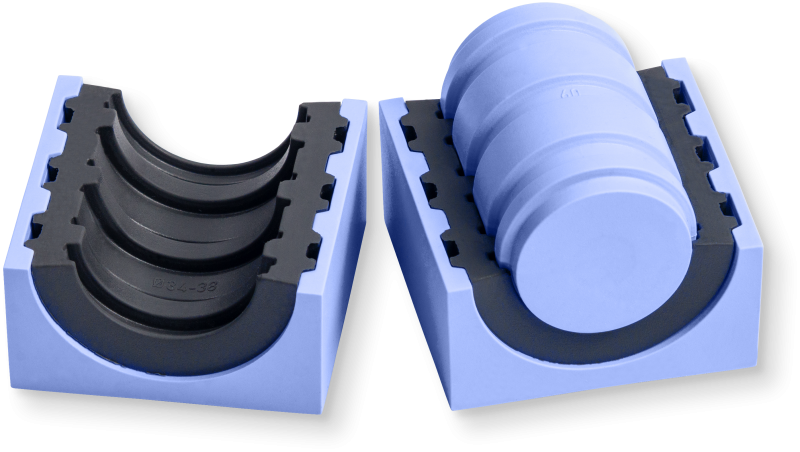

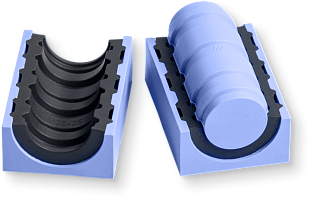

Транзитные модули НТМ изготавливаются из негорючего промышленного эластомера и являются основой решения по герметизации кабелей и труб. Благодаря трем различным размерам уплотнительных вставок, на основания которых нанесена маркировка с указанием внешних диаметров применяемых кабелей, модули можно использовать для фиксации кабелей и труб разных диаметров.
Конструкция модулей сборно-разборная, многократного применения без потери эксплуатационных свойств.
В комплект поставки транзитного модуля НТМ15/3-11 входит:
|
Транзитный модуль НТМ15/3-11 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM15/3-11 |
9,5-11 мм |
2 |
|
Вставка Ø3-4 |
3-4,5 мм |
2 |
|
Вставка Ø5-7 |
4,5-7,5 мм |
2 |
|
Вставка Ø7-9 |
6,5-9,5 мм |
2 |
|
Сердечник 15 |
--- |
1 |
В комплект поставки транзитного модуля НТМ20/3-12 входит:
|
Транзитный модуль НТМ20/3-12 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM20/3-12 |
11-12,5 мм |
1 |
|
Вставка Ø3-4 |
3-4,5 мм |
2 |
|
Вставка Ø5-7 |
4,5-7,5 мм |
2 |
|
Вставка Ø7-9 |
7,5-10,5 мм |
2 |
|
Сердечник 15 |
--- |
1 |
В комплект поставки транзитного модуля НТМ30/13-23 входит:
|
Транзитный модуль НТМ30/13-23 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM30/13-23 |
21,5-23 мм |
2 |
|
Вставка Ø13-15 |
12,5-15,5 мм |
2 |
|
Вставка Ø16-18 |
15,5-18,5 мм |
2 |
|
Вставка Ø19-21 |
18,5-21,5 мм |
2 |
|
Сердечник 30 |
--- |
1 |
В комплект поставки транзитного модуля НТМ40/23-34 входит:
|
Транзитный модуль НТМ40/23-34
|
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM40/23-34 |
32-34 мм |
2 |
|
Вставка Ø23-25 |
23-25,5 мм |
2 |
|
Вставка Ø26-28 |
25,5-28,5 мм |
2 |
|
Вставка Ø29-31 |
28,5-31 мм |
2 |
|
Сердечник 40 |
--- |
1 |
В комплект поставки транзитного модуля НТМ60/34-52 входит:
|
Транзитный модуль НТМ60/34-52 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM60/34-52 |
49-52 мм |
2 |
|
Вставка Ø34-38 |
34-38,5 мм |
2 |
|
Вставка Ø39-43 |
38,5-43,5 мм |
2 |
|
Вставка Ø44-48 |
43,5-48 мм |
2 |
|
Сердечник 60 |
--- |
1 |
В комплект поставки транзитного модуля НТМ80/26-77входит:
|
Транзитный модуль НТМ80/26-77 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM80/26-77 |
74-77 мм |
2 |
|
Вставка Ø26-31 |
26-31 мм |
2 |
|
Вставка Ø31-38 |
31-38 мм |
2 |
|
Вставка Ø38-43 |
38-43 мм |
2 |
|
Вставка Ø43-50 |
43-50 мм |
2 |
|
Вставка Ø50-55 |
50-55 мм |
2 |
|
Вставка Ø55-62 |
55-62 мм |
2 |
|
Вставка Ø62-67 |
62-67 мм |
2 |
|
Вставка Ø67-74 |
67-74 мм |
2 |
|
Сердечник 80 |
--- |
1 |
В комплект поставки транзитного модуля НТМ90/51-79 входит:
|
Транзитный модуль НТМ90/51-79 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM90/51-79 |
75-79 мм |
2 |
|
Вставка Ø51-57 |
51-57,5 мм |
2 |
|
Вставка Ø58-63 |
57,5-63,5 мм |
2 |
|
Вставка Ø64-69 |
63,5-69,5 мм |
2 |
|
Вставка Ø70-75 |
69,5-75 мм |
2 |
|
Сердечник 90 |
--- |
1 |
В комплект поставки транзитного модуля НТМ120/79-100 входит:
|
Транзитный модуль НТМ120/79-100 |
||
|
Компоненты |
Диаметр применяемых кабелей |
Количество в комплекте, шт |
|
Основание HTM120/79-100 |
96,5-100 мм |
2 |
|
Вставка Ø79-84 |
79-84,5 мм |
2 |
|
Вставка Ø85-90 |
84,5-90,5 мм |
2 |
|
Вставка Ø91-96 |
90,5-96,5 мм |
2 |
|
Сердечник 120 |
--- |
1 |
