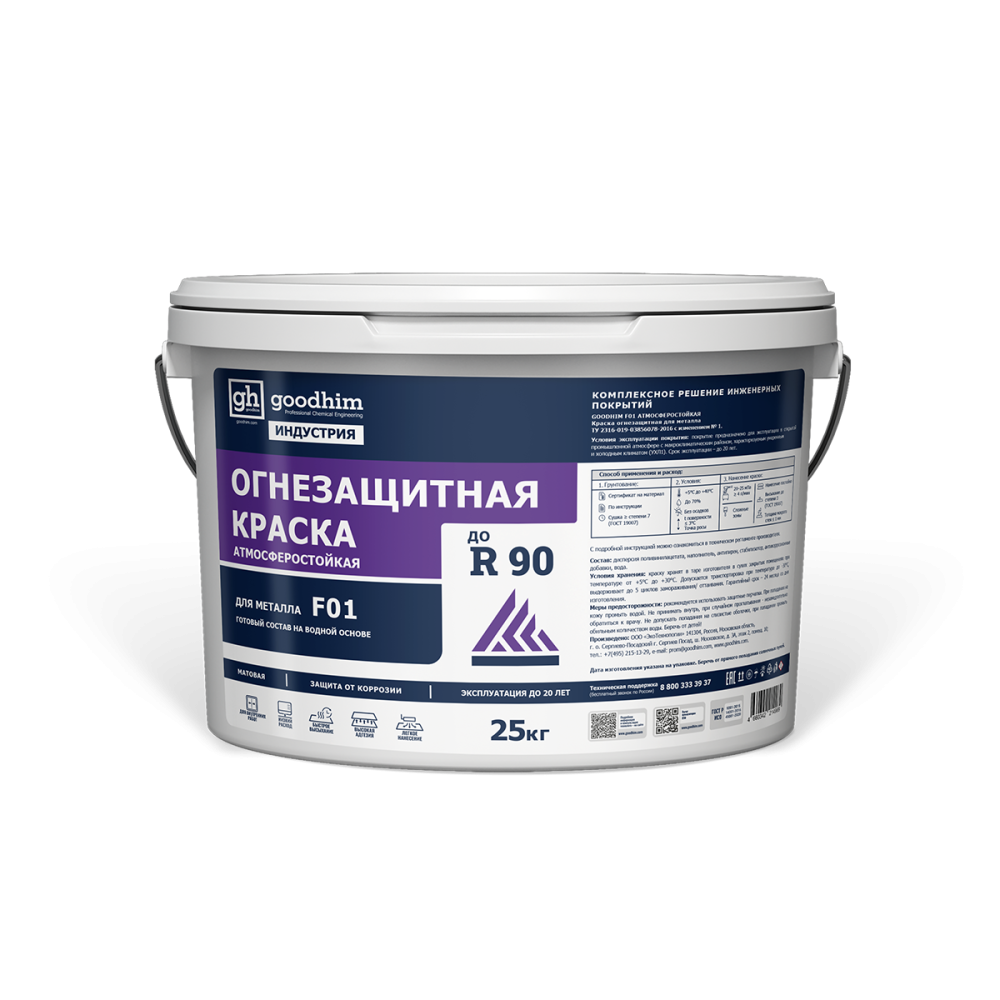

Краска огнезащитная для металла GOODHIM F01 атмосферостойкая

Телефон Viber Telegram

Условия эксплуатации покрытия:

Покрытие предназначено для эксплуатации в открытой промышленной атмосфере с макроклиматическим районом, характеризуемым умеренным и холодным климатом (УХЛ1).
Срок эксплуатации – до 20 лет.

Основные свойства и технические характеристики:

Краска:

Цвет

серый, темно-серый

Массовая доля нелетучих веществ

не менее 60%

Теоретический расход краски для получения покрытия толщиной 1 мм

1,48 кг/м²
без учета технологических потерь при нанесении

Время высыхания 1-го слоя до степени 3, при температуре (20± 2)ºС, ч, не более

1

Толщина слоя краски нанесенного за 1 тех. Проход методом безвоздушного распыления (мокрого), при температуре (20±0,5)°C

не более 1 мм

Покрытие:

Внешний вид сухого покрытия

матовое покрытие

Цвет покрытия

серый, темно-серый

Обеспечиваемый предел огнестойкости

R15, R30, R45, R60, R90

Толщина сухого покрытия, нанесенного за 1 тех.проход методом безвоздушного распыления, при температуре (20±0,5)°C

до 0,7 мм


Расход краски и огнезащитная эффективность:

Толщина покрытия определяется на основе результатов сертификационных испытаний с учетом приведенной толщины и требуемого предела огнестойкости металлической конструкции.

ПТМ, мм 7 группа – R15 6 группа – R30 5 группа – R45 4 группа – R60 3 группа – R90
ТСП, мм Расход, кг/м2 ТСП, мм Расход, кг/м2 ТСП, мм Расход, кг/м2 ТСП, мм Расход, кг/м2 ТСП, мм Расход, кг/м2
0,5 0,80 1,19 0,98 1,45 1,18 1,75 1,60 2,37
0,6 0,80 1,18 0,97 1,44 1,18 1,74 1,59 2,36
0,7 0,79 1,17 0,97 1,43 1,17 1,73 1,59 2,35
0,8 0,78 1,16 0,96 1,42 1,16 1,72 1,58 2,34
0,9 0,77 1,14 0,95 1,40 1,15 1,70 1,57 2,33
1,0 0,76 1,13 0,94 1,39 1,14 1,69 1,57 2,32
1,1 0,76 1,12 0,93 1,38 1,14 1,68 1,56 2,31
1,2 0,74 1,1 0,93 1,37 1,13 1,67 1,55 2,30
1,3 0,74 1,09 0,92 1,36 1,12 1,66 1,55 2,29
1,4 0,72 1,07 0,91 1,35 1,11 1,65 1,54 2,28
1,5 0,72 1,06 0,91 1,34 1,11 1,64 1,53 2,27
1,6 0,71 1,05 0,90 1,33 1,10 1,63 1,53 2,26
1,7 0,70 1,03 0,89 1,32 1,09 1,62 1,52 2,25
1,8 0,69 1,02 0,89 1,31 1,09 1,61 1,51 2,24
1,9 0,68 1,01 0,88 1,30 1,08 1,60 1,51 2,23
2,0 0,67 0,99 0,87 1,29 1,07 1,59 1,50 2,22
2,1 0,65 0,96 0,86 1,28 1,07 1,58 1,49 2,21
2,2 0,64 0,94 0,86 1,27 1,06 1,57 1,49 2,20
2,3 0,62 0,92 0,84 1,25 1,05 1,56 1,48 2,19
2,4 0,61 0,90 0,83 1,23 1,05 1,55 1,47 2,18 2,11 3,12
2,5 0,59 0,88 0,82 1,21 1,03 1,53 1,47 2,17 2,08 3,08
2,6 0,58 0,86 0,80 1,19 1,02 1,51 1,46 2,16 2,05 3,03
2,7 0,57 0,84 0,79 1,17 1,01 1,49 1,45 2,15 2,02 2,99
2,8 0,55 0,82 0,78 1,15 0,99 1,47 1,45 2,14 1,99 2,95
2,9 0,54 0,80 0,76 1,13 0,98 1,45 1,40 2,07 1,96 2,90
3,0 0,53 0,79 0,76 1,12 0,97 1,44 1,37 2,03 1,93 2,86
3,1 0,53 0,78 0,75 1,11 0,97 1,43 1,34 1,98 1,90 2,81
3,2 0,52 0,77 0,74 1,1 0,96 1,42 1,31 1,94 1,87 2,77
3,3 0,51 0,76 0,74 1,09 0,95 1,41 1,28 1,89 1,84 2,72
3,4 0,50 0,74 0,73 1,08 0,95 1,41 1,25 1,85 1,81 2,68
3,5 0,50 0,74 0,73 1,08 0,94 1,39 1,24 1,84 1,80 2,66
3,6 0,49 0,73 0,72 1,07 0,94 1,39 1,23 1,82 1,79 2,65
3,7 0,49 0,73 0,72 1,07 0,93 1,38 1,23 1,82 1,79 2,65
3,8 0,49 0,73 0,71 1,05 0,92 1,36 1,22 1,81 1,78 2,63
3,9 0,48 0,71 0,71 1,05 0,92 1,36 1,21 1,79 1,77 2,62
4,0 0,48 0,71 0,70 1,04 0,91 1,35 1,20 1,78 1,76 2,60
4,1 0,48 0,71 0,70 1,04 0,90 1,33 1,19 1,76 1,75 2,59
4,2 0,47 0,70 0,69 1,02 0,90 1,33 1,18 1,75 1,74 2,58
4,3 0,47 0,70 0,69 1,02 0,89 1,32 1,18 1,75 1,74 2,58
4,4 0,47 0,70 0,68 1,01 0,89 1,32 1,17 1,73 1,73 2,56
4,5 0,46 0,68 0,68 1,01 0,88 1,30 1,16 1,72 1,72 2,55
4,6 0,46 0,68 0,67 0,99 0,87 1,29 1,15 1,70 1,71 2,53
4,7 0,46 0,68 0,67 0,99 0,87 1,29 1,14 1,69 1,71 2,53
4,8 0,45 0,67 0,66 0,98 0,86 1,27 1,13 1,67 1,70 2,52
4,9 0,45 0,67 0,66 0,98 0,85 1,26 1,13 1,67 1,70 2,52
5,0 0,45 0,67 0,65 0,96 0,85 1,26 1,12 1,66 1,69 2,50
5,1 0,44 0,65 0,65 0,96 0,84 1,24 1,11 1,64 1,69 2,50
5,2 0,44 0,65 0,64 0,95 0,83 1,23 1,10 1,63 1,68 2,49
5,3 0,44 0,65 0,64 0,95 0,83 1,23 1,09 1,61 1,68 2,49
5,4 0,43 0,64 0,63 0,93 0,82 1,21 1,08 1,60 1,67 2,47
5,5 0,43 0,64 0,63 0,93 0,81 1,20 1,08 1,60 1,67 2,47
5,6 0,43 0,64 0,62 0,92 0,81 1,20 1,07 1,58 1,66 2,46
5,7 0,42 0,62 0,62 0,92 0,80 1,18 1,06 1,57 1,65 2,45
5,8 0,42 0,62 0,61 0,90 0,80 1,18 1,05 1,55 1,65 2,45
5,9 0,42 0,62 0,61 0,90 0,79 1,17 1,04 1,54 1,64 2,43
6,0 0,41 0,61 0,60 0,89 0,78 1,15 1,03 1,52 1,62 2,40
6,1 0,41 0,61 0,60 0,89 0,78 1,15 1,03 1,52 1,61 2,38
6,2 0,41 0,61 0,59 0,87 0,77 1,14 1,02 1,51 1,60 2,37
6,3 0,40 0,59 0,59 0,87 0,76 1,12 1,01 1,49 1,58 2,34
6,4 0,40 0,59 0,58 0,86 0,76 1,12 1,00 1,48 1,57 2,32
6,5 0,40 0,59 0,58 0,86 0,75 1,11 0,99 1,47 1,56 2,31
6,6 0,39 0,58 0,57 0,84 0,74 1,10 0,98 1,45 1,54 2,28
6,7 0,39 0,58 0,57 0,84 0,74 1,10 0,98 1,45 1,53 2,26
6,8 0,39 0,58 0,56 0,83 0,73 1,08 0,97 1,44 1,52 2,25
6,9 0,38 0,56 0,56 0,83 0,72 1,07 0,96 1,42 1,51 2,23
7,0 0,38 0,56 0,55 0,81 0,72 1,07 0,95 1,41 1,49 2,21
7,1 0,38 0,56 0,55 0,81 0,71 1,05 0,94 1,39 1,48 2,19
7,2 0,37 0,55 0,54 0,80 0,70 1,04 0,93 1,38 1,47 2,18
7,3 0,37 0,55 0,54 0,80 0,70 1,04 0,93 1,38 1,45 2,15
7,4 0,37 0,55 0,53 0,78 0,69 1,02 0,92 1,36 1,44 2,13
7,5 0,36 0,53 0,53 0,78 0,69 1,02 0,91 1,35 1,43 2,12
7,6 0,36 0,53 0,52 0,77 0,68 1,01 0,90 1,33 1,41 2,09
7,7 0,36 0,53 0,52 0,77 0,67 0,99 0,89 1,32 1,40 2,07
7,8 0,35 0,52 0,51 0,75 0,67 0,99 0,88 1,30 1,39 2,06
7,9 0,35 0,52 0,51 0,75 0,66 0,98 0,88 1,30 1,37 2,03
8,0 0,35 0,52 0,50 0,74 0,65 0,96 0,87 1,29 1,36 2,01
8,1 0,34 0,50 0,50 0,74 0,65 0,96 0,86 1,27 1,35 2,00
8,2 0,34 0,50 0,49 0,73 0,64 0,95 0,85 1,26 1,33 1,97
8,3 0,34 0,50 0,49 0,73 0,63 0,93 0,84 1,24 1,32 1,95
8,4 0,33 0,49 0,48 0,71 0,63 0,93 0,83 1,23 1,31 1,94
8,5 0,33 0,49 0,48 0,71 0,62 0,92 0,83 1,23 1,30 1,92
8,6 0,33 0,49 0,47 0,70 0,61 0,90 0,82 1,21 1,28 1,89
8,7 0,32 0,47 0,47 0,70 0,61 0,90 0,81 1,20 1,27 1,88
8,8 0,32 0,47 0,46 0,68 0,60 0,89 0,80 1,18 1,26 1,86
8,9 0,31 0,46 0,46 0,68 0,60 0,89 0,79 1,17 1,24 1,84
9,0 0,31 0,46 0,45 0,67 0,59 0,87 0,78 1,15 1,23 1,82
9,1 0,31 0,46 0,45 0,67 0,58 0,86 0,78 1,15 1,22 1,81
9,2 0,30 0,44 0,44 0,65 0,58 0,86 0,77 1,14 1,20 1,78
9,3 0,30 0,44 0,44 0,65 0,57 0,84 0,76 1,12 1,19 1,76
9,4 0,30 0,44 0,43 0,64 0,56 0,83 0,75 1,11 1,18 1,75
9,5 0,29 0,43 0,43 0,64 0,56 0,83 0,74 1,10 1,16 1,72
9,6 0,29 0,43 0,42 0,62 0,55 0,81 0,73 1,08 1,15 1,70
9,7 0,29 0,43 0,42 0,62 0,54 0,80 0,73 1,08 1,14 1,69
9,8 0,28 0,41 0,41 0,61 0,54 0,80 0,72 1,07 1,12 1,66
9,9 0,28 0,41 0,41 0,61 0,53 0,78 0,71 1,05 1,11 1,64
10,0 0,28 0,41 0,40 0,59 0,52 0,77 0,70 1,04 1,10 1,63
10,1 0,27 0,40 0,40 0,59 0,52 0,77 0,69 1,02 1,09 1,61
10,2 0,27 0,40 0,39 0,58 0,51 0,75 0,68 1,01 1,07 1,58
10,3 0,27 0,40 0,39 0,58 0,51 0,75 0,68 1,01 1,06 1,57
10,4 0,26 0,38 0,38 0,56 0,50 0,74 0,67 0,99 1,05 1,55
10,5 0,26 0,38 0,38 0,56 0,49 0,73 0,66 0,98 1,03 1,52
10,6 0,26 0,38 0,37 0,55 0,49 0,73 0,65 0,96 1,02 1,51
10,7 0,25 0,37 0,37 0,55 0,48 0,71 0,64 0,95 1,01 1,49
10,8 0,25 0,37 0,36 0,53 0,47 0,70 0,63 0,93 0,99 1,47
10,9 0,25 0,37 0,36 0,53 0,47 0,70 0,63 0,93 0,98 1,45
11,0 0,24 0,36 0,35 0,52 0,46 0,68 0,62 0,92 0,97 1,44
11,1 0,24 0,36 0,35 0,52 0,45 0,67 0,61 0,90 0,95 1,41
11,2 0,24 0,36 0,34 0,50 0,45 0,67 0,60 0,89 0,94 1,39
11,3 0,23 0,34 0,34 0,50 0,44 0,65 0,59 0,87 0,93 1,38
11,4 0,23 0,34 0,33 0,49 0,43 0,64 0,58 0,86 0,91 1,35
11,5 0,23 0,34 0,33 0,49 0,43 0,64 0,58 0,86 0,90 1,33
11,6 0,22 0,33 0,32 0,47 0,42 0,62 0,57 0,84 0,89 1,32
11,7 0,22 0,33 0,32 0,47 0,41 0,61 0,56 0,83 0,88 1,30
11,8 0,22 0,33 0,31 0,46 0,41 0,61 0,55 0,81 0,86 1,27
11,9 0,21 0,31 0,31 0,46 0,40 0,59 0,54 0,80 0,85 1,26
12,0 0,21 0,31 0,30 0,44 0,40 0,59 0,53 0,78 0,84 1,24
12,1 0,21 0,31 0,30 0,44 0,39 0,58 0,53 0,78 0,82 1,21
12,2 0,20 0,30 0,29 0,43 0,38 0,56 0,52 0,77 0,81 1,20
12,3 0,20 0,30 0,29 0,43 0,38 0,56 0,51 0,75 0,80 1,18
12,4 0,20 0,30 0,28 0,41 0,37 0,55 0,50 0,74 0,78 1,15
12,5 0,19 0,28 0,28 0,41 0,36 0,53 0,49 0,73 0,77 1,14
12,6 0,19 0,28 0,27 0,40 0,36 0,53 0,48 0,71 0,76 1,12
12,7 0,19 0,28 0,27 0,40 0,35 0,52 0,48 0,71 0,74 1,10
12,8 0,18 0,27 0,26 0,38 0,34 0,50 0,47 0,70 0,73 1,08
12,9 0,18 0,27 0,26 0,38 0,34 0,50 0,46 0,68 0,72 1,07
13,0 0,18 0,27 0,25 0,37 0,33 0,49 0,45 0,67 0,70 1,04
13,1 0,17 0,25 0,25 0,37 0,32 0,47 0,44 0,65 0,69 1,02
13,2 0,17 0,25 0,24 0,36 0,32 0,47 0,43 0,64 0,68 1,01
13,3 0,17 0,25 0,24 0,36 0,31 0,46 0,43 0,64 0,67 0,99
13,4 0,16 0,24 0,23 0,34 0,31 0,46 0,42 0,62 0,65 0,96
13,5 0,16 0,24 0,23 0,34 0,30 0,44 0,41 0,61 0,64 0,95
13,6 0,16 0,24 0,22 0,33 0,29 0,43 0,40 0,59 0,63 0,93
13,7 0,15 0,22 0,22 0,33 0,29 0,43 0,39 0,58 0,61 0,90
13,8 0,15 0,22 0,21 0,31 0,28 0,41 0,38 0,56 0,60 0,89
13,9 0,15 0,22 0,21 0,31 0,27 0,40 0,38 0,56 0,59 0,87
14,0 0,14 0,21 0,20 0,30 0,27 0,40 0,37 0,55 0,57 0,84
14,1 0,14 0,23 0,20 0,30 0,26 0,39 0,36 0,53 0,56 0,85

** Практический расход может варьироваться в зависимости от условий нанесения, выбранных настроек оборудования, сложности конструкции, подготовки поверхности и других факторов.

В таблице указана толщина огнезащитного покрытия без учета грунта и защитного (декоративного) слоя.
Выделены значения, полученные в аккредитованной лаборатории, в рамках обязательной и добровольной сертификации. Сертификаты соответствия опубликованы на сайте Федеральной службы по аккредитации.
Толщина покрытия для значений приведенной толщины металла, указанные в таблице, были рассчитаны методом линейной интерполяции в соответствии с ГОСТ 53295, п.4.11.

Технология нанесения покрытия:

  1. 1. Грунтование

    Грунтовочные работы производятся в соответствии с технической документацией производителя грунтовки.

    Подготовка поверхности под грунтование – обеспечить степень очистки поверхности металла до степени 2 по ГОСТ 9.402, обезжирить до степени 1 по ГОСТ 9.402 (если иное не указано в технической документации производителя грунтовки).

    Загрунтованные поверхности готовы к нанесению огнезащитной краски при высыхании грунтовки до степени 7 по ГОСТ 19007.

  2. 2. Нанесение огнезащитной краски:
    1. 2.1. Контроль грунтовочного покрытия:

      По акту выполненных работ проверяется соответствие марки грунтовки системе огнезащитного покрытия (Приложение 1).

      Визуальная оценка состояния грунтовочного покрытия – повреждения, дефекты, следы коррозии не допускаются.

      Определение степени высыхания грунтовочного покрытия – не менее степени 7 по ГОСТ 19007. Не полностью полимеризованное грунтовочное покрытие может отслаиваться при нанесении огнезащитной краски, что является дефектом.

      Определения толщины грунтовочного покрытия осуществляется в соответствии с п. 3 данного раздела технологического регламента. Толщина должна соответствовать указанной в системе огнезащитного покрытия (Приложение 1).

      Определение адгезии грунтовочного покрытия к металлу – не более 1 балла по методу решетчатых надрезов по ГОСТ 15140.

      Все дефекты и повреждения грунтовочного покрытия должны быть полностью устранены в соответствии с технической документацией производителя материала до начала нанесения огнезащитной краски.

    2. 2.2. Подготовка к нанесению:

      Входной контроль документации:

      • Заверенные копии сертификатов соответствия;
      • Паспорта качества;
      • Технологический регламент.

      Входной контроль материала:

      • Соответствие маркировки на таре сопроводительной документации;
      • Срок годности краски;
      • Целостность тары и упаковки (применение краски из поврежденной тары не допускается);
      • Внешний вид краски.

      Подготовка поверхности – очистить от пыли и других загрязнений, обезжирить до степени 1 по ГОСТ 9.402 растворителем ксилол (ГОСТ 9410), 646 (ГОСТ 18188) или Р-4, Р-5 (ГОСТ 7827).

      Краска перемешивается низкооборотным миксером (не более 300 об/мин) или вручную до однородного состояния. Излишняя интенсивность перемешивания насыщает краску воздухом, что может приводить к дефектам покрытия (кратерам).

      Краска поставляется в готовом виде для нанесения безвоздушным распылением. Разбавление не рекомендуется. При необходимости допускается разбавление до 5% от объема краски водой. Использование других растворителей не допускается!

    3. 2.3. Нанесение огнезащитного покрытия:

      Необходимые условия для производства работ по нанесению и сушки покрытия:

      • Температура воздуха от +5°С до +40°С;
      • Относительная влажность воздуха до 70%;
      • Отсутствие атмосферных осадков;
      • Температура поверхности выше точки росы не менее чем на 3°С;
      • Соответствие температур краски и окружающей среды.
      • Расход краски указан без учета технологических потерь.

      Нанесение осуществляется аппаратами безвоздушного распыления поршневого типа с давлением 20-25 мПа и расходом не менее 4 л/мин (MSA L-55, MSA L-89, Graco Mark 5 или аналоги). Выбор сопла осуществляется с учетом доступности и геометрических размеров окрашиваемой конструкции, диаметром 0,48-0,68 мм и углом распыла от 20 до 50° (пример маркировки сопла: 327 – угол 30°, диаметр 0.027" (0,68 мм)).
