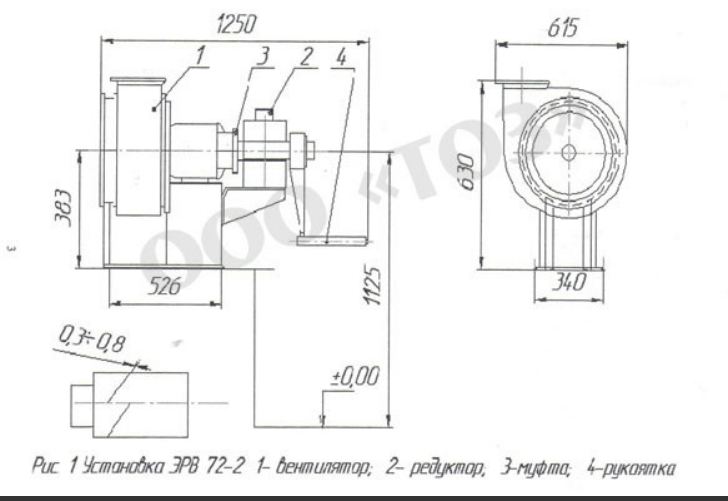

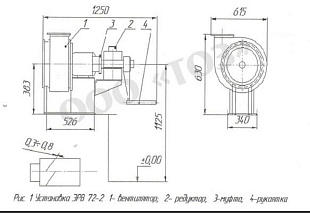

Маркировка ЭРВ-72-2 обозначает: электроручной вентилятор разработки 1972г. с количеством работающих при ручном приводе – 2 чел.

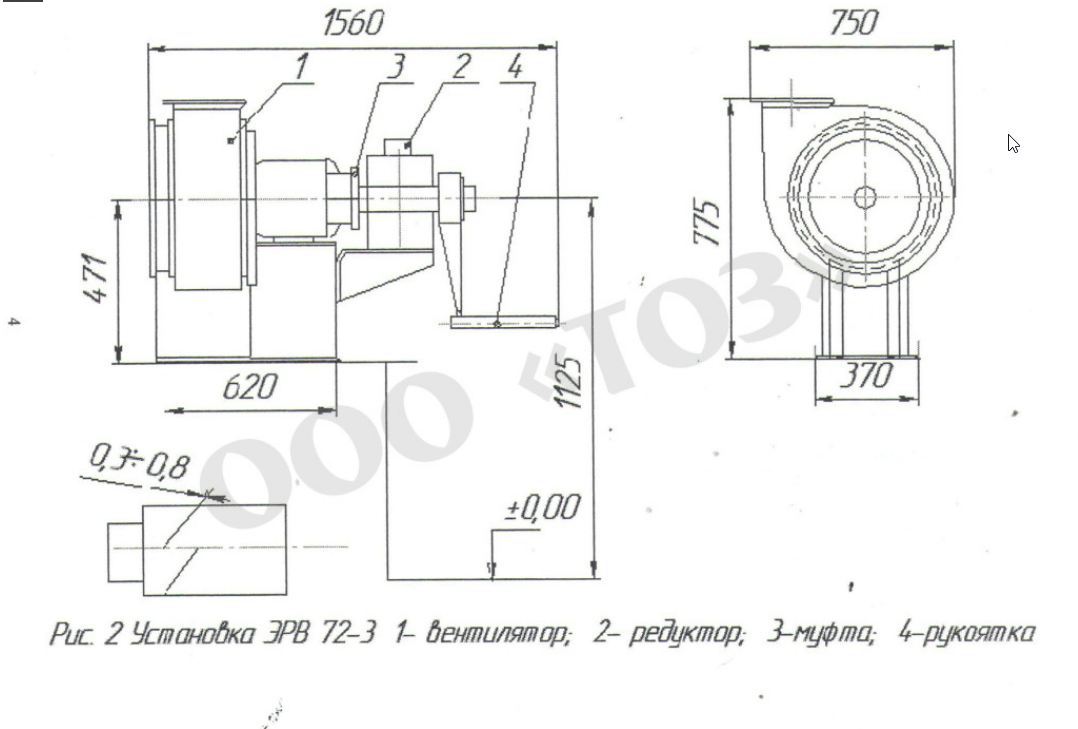

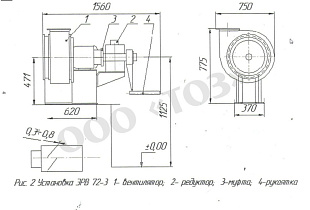

Маркировка ЭРВ-72-3 обозначает: электроручной вентилятор разработки 1972г. с количеством работающих при ручном приводе – 3 чел.
Основные комплектующие и принцип работы

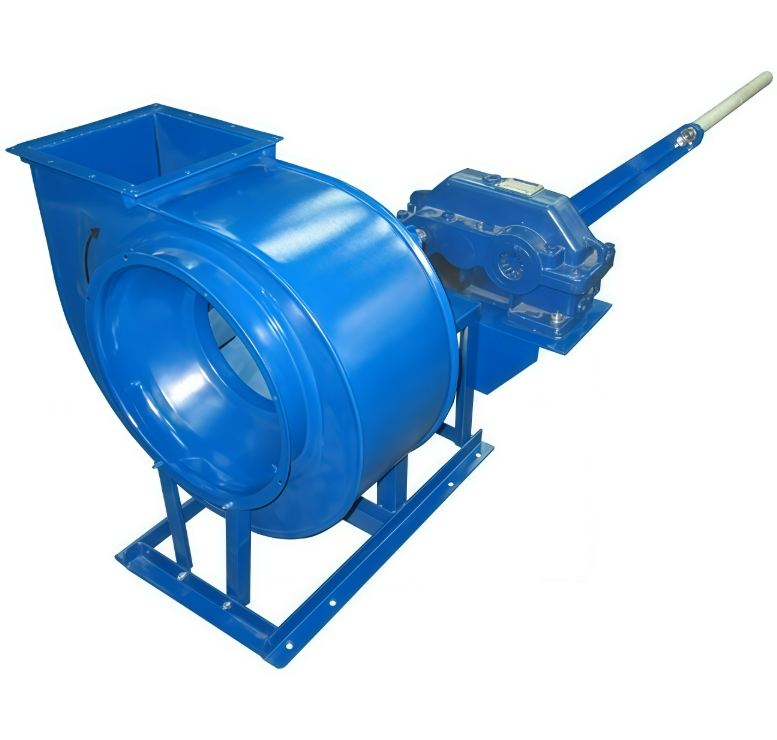

Электроручные вентиляторы ЭРВ-72-2, ЭРВ-72-3 состоят из следующих основных деталей:
- корпус;
- станина;
- электродвигатель;
- редуктор.
Присоединение к воздуховодам, всасывающего и напорных патрубков вентиляторов ЭРВ-72-2, ЭРВ-72-3, выполняется с помощью фланцев.
Вентиляторы размещаются, как правило, на высоте 1125мм от пола до оси двигателя. Во время работы вентиляторов от электропривода, редуктор автоматически, посредством муфты переключения, отключается от вала рабочего колеса. При прекращении подачи электроэнергии, работа вентиляторов ЭРВ-72-2, ЭРВ-72-3 выполняется вращением рукоятки редуктора.

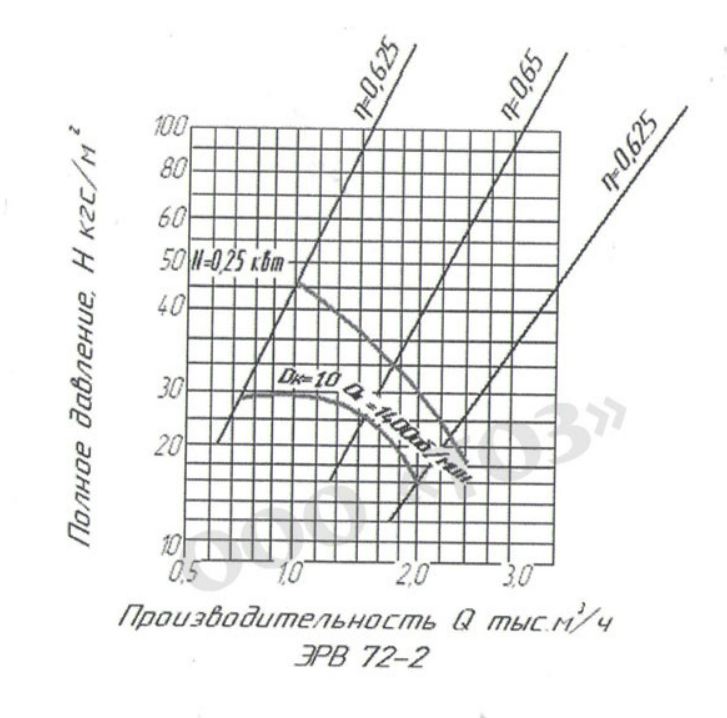

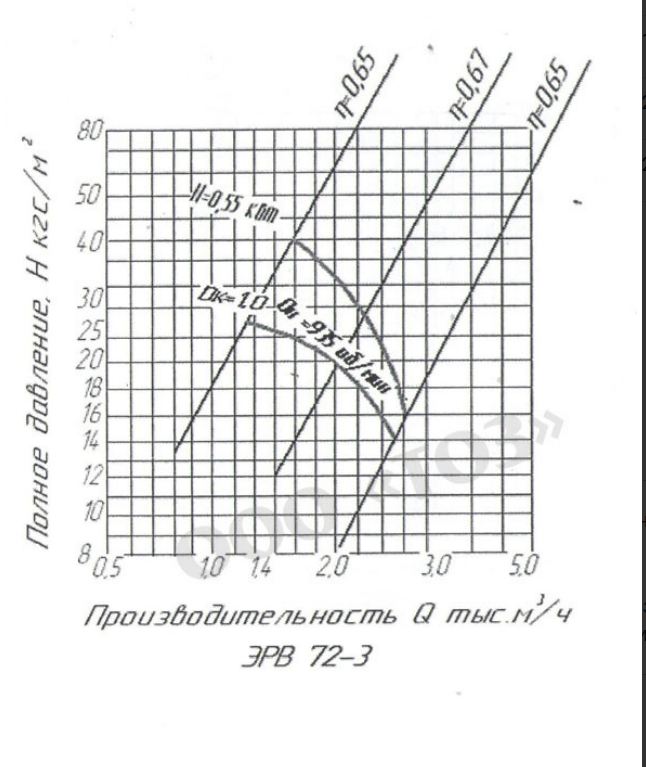

Технические характеристики электровентиляторов ЭРВ-72-2, ЭРВ 72-3
|
Параметр |
ЭРВ-72-2 |
ЭРВ-72-3 |
|
Напор, кгс/м² 1 режим 2 режим 3 режим |
27 22 20 |
25 22 20 |
|
Производительность, м³/ч - чистая (1 режим) - ф/вентиляция (2 режим) - регенерация (3 режим) |
1000, 1500, 1650 |
1750, 2100, 2350 |
|
Мощность, кВт |
0,27 |
0,37 |
|
Частота вращения, об/мин |
1500 |
1000 |
|
Усилие на рукоятке в момент трогания, кгс, не более |
25 |
30 |
|
Количество работающих при ручном приводе, чел. |
2 |
3 |
