Основные комплектующие и принцип работы

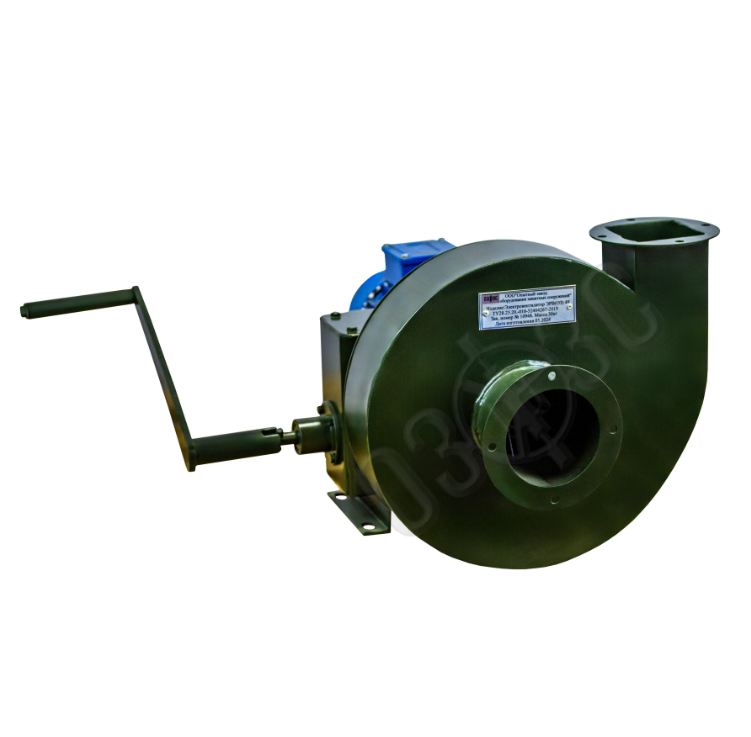

Электроручной вентилятор ЭРВ-49 предназначен для работы при среднем давлении воздуха и используется для одностороннего поглощения и пропускания воздуха через вентиляционную систему.
Электроручной вентилятор ЭРВ-49 выполняет левое направление вращения (положение корпуса Л 0°), имеет винтовой неповоротный корпус, а также оснащен электрическим и ручным приводом.
При работе вентилятора от электродвигателя отключение от редуктора происходит автоматически, с помощью муфты переключения.
Вентилятор ЭРВ-49 размещается, как правило, на высоте 1125мм от пола до оси двигателя.
Вентилятор ЭРВ-49 активно используют для оснащения воздухом колодцев и прочих инженерных систем и сооружений для подачи воздуха где нет возможности подключить электроэнергию.
Специфика и преимущества данного ЭРВ вентилятора
-
Предусматривается два режима работы: ручной и электрический
-
Удобное левое размещение ручного привода
-
Изготовлен из материалов, устойчивых к коррозии
-
Муфта переключения автоматическая
-
Срок службы гораздо больше гарантийного срока хранения
-
Надежность
-
Рабочая температура в больших пределах
Работа и подключение электровентилятора ЭРВ-49
Вентиляторы ЭРВ-49 изготавливаются только левого вращения, положения кожуха ЛО 0 , комплектация указана на схеме рис1.
Специфика данного электровентилятора состоит в том, что он может работать как от электропитания 220 В или 380 В, так и при помощи ручного прокручивания привода при отключении электроэнергии.
Для постоянной работы с ручным приводом необходимо привлекать двух человек.
При работе в режиме с электроприводом, редуктор отключается, от вала рабочего колеса автоматически муфтой переключения. Рукоятка снимается с пазов.
Воздух при помощи работы лопастей вентилятора ЭРВ-49 нагнетается в вентиляционную систему далее:
- в режиме чистой вентиляции поступает в вентилятор ЭРВ-49 выходит в помещение.
- в режиме фильтровентиляции нагнетает воздух через фильтры-поглотители типа ФПУ-200, предфильтр ПФП-1000, где он проходит очистку от вредных отравляющих веществ и пригодный для дыхания поступает в ЭРВ-49 и выходит в комнаты сооружения.
Рекомендации по установке и монтажу электровентилятора ЭРВ-49
При установке вентилятора ЭРВ-49 необходимо следовать указаниям Инструкции по монтажу и эксплуатации оборудования.
Высота от пола до оси двигателя вентилятора ЭРВ-49 должна соответствовать 1125 см. При установке ЭРВ-49 на фундамент необходимо регламентироваться разбивкой отверстий под фундаментные болты, рис2
Непосредственно вентилятор ЭРВ-49 входит в комплект фильтровентиляционного агрегат ФВУ-49 Т, где крепится к специальной металлической стойке, входящей в состав составных деталей.
Соединение всасывающего и напорных патрубков вентилятора с воздуховодами, производится на фланцах. Рис.3
| № | Расстояние между элементами оборудования | Размер |
| 1 | Между двумя ЭРВ-49 / между осями рукояток, м | 1,8 |
| 2 | Между осью рукоятки вентилятора и ограждением, м | 0,9 |
| 3 | Между агрегатами оборудования и стеной ( при наличии прохода с другой стороны), м | 0,2 |
| 4 | Ширина прохода для обслуживания установки с ЭРВ-49, м |
Производительность и технические характеристики ЭРВ-49 указаны в таблице
|
По режиму чистой вентиляции (1 режим), м 3 /ч |
По режиму фильтровентиляции и регенерации (2,3 режим), м 3 /ч |
||
|
Производительность при работе от электропривода и ручного привода со скоростью вращения рукоятки 45 об/мин |
400-450 | 300 | |
| 1 режим | 2 и 3 режим | ||
| Полное давление, ПА/кгс/м 2 | 686-588/(70-60) | 833,8/85 |
| Мощность электропривод, кВт | 018-0,27 | ||
| Число оборотов с электтроприводом об/мин | 2760-2800 | ||
| Напряжение питания, В | 220/380 | ||
| Масса, кг, не более | 20 |
Аэродинамическая характеристика вентилятора типа ЭРА-49 указана на рис.4
Поставка и комплектация
При поставке каждый электровнтилятор укладывается в отдельный деревянный ящик.
Состав комплектации:
- Само изделие: вентилятор ЭРВ-1 шт ( в комплекте с электроприводом)
- Паспорт на изделие-1 шт с отметкой ОТК
- Руководство по эксплуатации – 1 шт
- Сертификат
