Ворота защитно-герметические ВУ так же, как и двери защитно-герметические ДУ, должны герметично закрывать проезд. Герметичность достигается за счет плотного прилегания полотна ворот ВУ к проемам убежищ и уплотнительной резины, которая наносится по периметру ворот.
Ворота герметические и защитно – герметические ВУ должны эффективно защищать помещения защитного сооружения ГО от попадания ударной волны во внутрь убежища, зараженного воздуха и радиоактивной пыли.
В зависимости от класса убежищ гражданской обороны изделия изготавливаются различных марок и различной конструкции.
Таблица 1. Технические характеристики ворот ВУ (ОЗ)
|
Тип убежища |
Тип ворот |
Размер проема, мм |
Габаритные размеры, мм |
Масса, кг |
Серия |
|
I |
ВУ (ОЗ)-I-3 |
3000х2400 |
3660х2620х560 |
- |
01.036-6 |
|
I |
ВУ(ОЗ)-I-5 |
3000х2400 |
3656х2816х450 |
4190 |
01.036-6 |
|
I |
ВУ(ОЗ)-I-6 |
2200х2400 |
2736х2816х425 |
- |
01.036-6 |
|
II |
ВУ(ОЗ)-II-3 |
3000x2200 |
3660x2620x360 |
2970 |
01.036-6 |
|
II |
ВУ(ОЗ)-II-5 |
3000х2400 |
3656x2816x410 |
3600 |
01.036-6 |
|
II |
ВУ(ОЗ)-II-6 |
2200х2400 |
2736x2816x270 |
- |
01.036-6 |
|
III |
ВУ(ОЗ)-III-3 |
3000x2200 |
3660x2620x320 |
1970 |
01.036-6 |
|
III |
ВУ(ОЗ)-III-5 |
3000х2400 |
3656x2816x350 |
2465 |
01.036-6 |
|
III |
ВУ(ОЗ)-III-6 |
2200х2400 |
2736x2016x220 |
- |
01.036-6 |
|
IV |
ВУ(ОЗ)-IV-1 |
3000x2200 |
3656x2816x460 |
- |
01.036-6 |
|
IV |
ВУ(ОЗ)-IV-3 |
3000х2400 |
2816x2316x330 |
1035 |
01.036-6 |
|
IV |
ВУ(ОЗ)-IV-4 |
3000х2400 |
2816x3656x330 |
2132 |
01.036-6 |
|
I |
ВУ(ОЗ)-I-4 |
3000x2200 |
- |
6230 |
01.036-6 |
|
I |
ВУ(ОЗ)-I-7 |
2200х2400 |
- |
4610 |
01.036-6 |
|
II |
ВУ(ОЗ)-II-4 |
3000x2200 |
- |
5515 |
01.036-6 |
|
III |
ВУ(ОЗ)-III-2 |
3000x3600 |
- |
7165 |
01.036-6 |
|
IV |
ВУ(ОЗ)-IV-2 |
3000x2200 |
- |
2120 |
01.036-6 |
|
IV |
ВУ(ОЗ)-IV-7 |
2200х2400 |
- |
2310 |
01.036-6 |
|
I |
ВУ(ОЗ)-I-1 |
2200х2400 |
- |
3052 |
01.036-6 |
|
II |
ВУ(ОЗ)-II-2 |
2200х2400 |
- |
2626 |
01.036-6 |
|
III |
ВУ(ОЗ)-III-1 |
2200х2400 |
- |
1930 |
01.036-6 |
|
I |
ВУ(ОЗ)-I-2 |
3000х2400 |
- |
4261 |
01.036-6 |
|
II |
ВУ(ОЗ)-II-2 |
3000х2400 |
3650 |
01.036-6 |
Ворота производятся по серии 01.036-6, разработанной в СССР и техническим условиям Опытного завода оборудования защитных сооружений, которые были разработаны по новым требованиям к инженерно-техническому оборудованию
Конструктивно все модификации ворот герметических ВУ и защитно-герметических ВУ состоят из полотна, коробки и механизма запирания, то есть задраивания.
Маркировка гермоворот ВУ
Все марки ворот для убежищ маркируется в соответствии с требованиями нормативной документации СНиП и имеет индекс и цифры.
Условные обозначения маркировки ворот герметических, пример Опытного завода оборудованиязащитных сооружений ( ООО «ОЗОЗС»)
В - ворота
У – предназначены для убежищ
(ОЗ) – завод изготовитель – Опытный завод оборудования защитных сооружений
-I-II-III-IV - класс ЗСГО
- 8 - номер разработки для данного типа
Устройства сигнализации и блокировки на гермоворотах убежищ не предусмотрены СНиП П-11-77*Защитные сооружения гражданской обороны».
Ворота защитно-герметические ВУ распашные
Ворота распашные защитно-герметические имеют маркировку: ВУ-I-3, ВУ-I-5, ВУ-I-6, ВУ-II-3, ВУ-II-5, ВУ-II-6, ВУ-III-3, ВУ- III-5, ВУ- III-6 отличаются техническими характеристиками. Способ открывания дверей – петельное.
Ворота защитно-герметические марки ВУ-I-6, ВУ-II-6, ВУ-III-6 имеют одно полотно и открываются с помощью петель в одну сторону. В связи с тем, что механизм открывание ворот защитно-герметических ВУ осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.

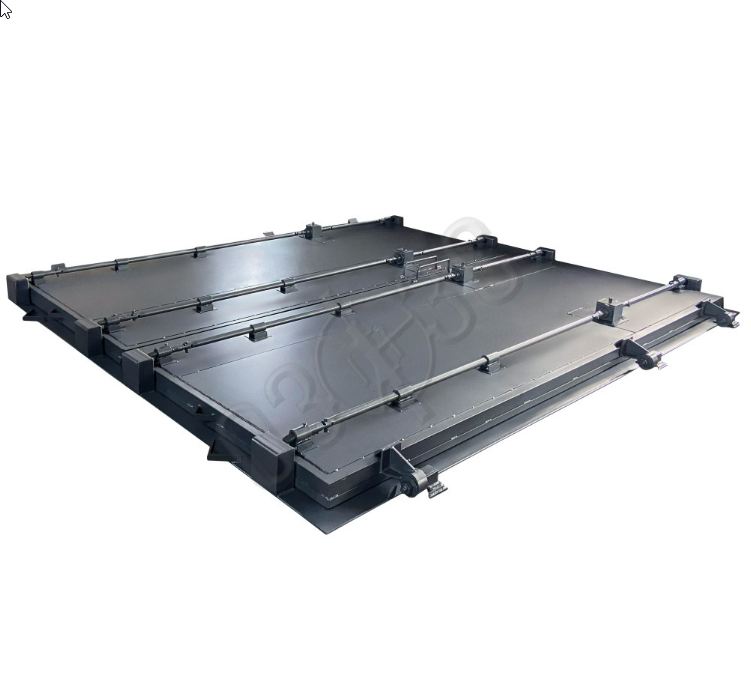

Ворота защитно-герметические марки ВУ-I-3, ВУ-I-5, ВУ-II-3, ВУ-II-5, ВУ-III-3, ВУ- III-5 имеют два полотна, которые открываются в разные стороны с помощью петель.
Металл, применяемый для производства именно защитно-герметических ворот ВУ значительно толще чем у ворот герметических, поэтому имеют больший вес. Соответственно цена ворот защитно-герметических ВУ значительно выше цены ворот герметических.
Механизм закрывания или задраивания может быть выполнен разничными способами в соответствии с требованиями нормативной документации, а сам штурвал может быть выполнено в виде круглого руля, или рукоятки.
Сам механизм ворот защитно-герметических ВУ выполнен так, чтобы открывание и закрывание дверей происходило с обеих сторон (внешней и внутренней).
Ворота герметические ВУ распашные
Ворота распашные герметические имеют маркировку: ВУ-VI-1. ВУ-VI-3, ВУ-VI-4 отличаются техническими характеристиками. Способ открывания дверей – петельное.
Ворота герметические марки ВУ-VI-3 имеют одно полотно и открываются с помощью петель в одну сторону. В связи с тем, что механизм открывание ворот защитно-герметических ВУ осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.
Ворота герметические марки ВУ-VI-1, ВУ-VI-4 имеют два полотна, которые открываются в разные стороны с помощью петель.
При изготовлении герметических ворот ВУ применяется более тонкий металл, в связи с этим, имеют меньший вес чем защитно-герметические ворота. Соответственно цена ворот герметических ВУ отличается от цены ворот защитно-герметических.
Механизм запирания ворот может выполняться различными способами, но в строгом соответствии с требованиями нормативной документации, штурвал может быть выполнено в виде круглого руля, или рукоятки.
Сам механизм ворот выполнен так, чтобы открывание и закрывание дверей происходило с обеих сторон (внешней и внутренней).
Ворота защитно-герметические ВУ откатные
Ворота откатные защитно-герметические имеют маркировку: ВУ-I-4, ВУ-I-7, ВУ-II-4, ВУ- III-2 отличаются техническими характеристиками. Способ открывания дверей – монорельсы.
Ворота защитно-герметические откатные марки ВУ-I-4, ВУ-I-7 имеют одно полотно и открываются по монорельсу в одну сторону. В связи с тем, что механизм открывание ворот защитно-герметических ВУ откатных осуществляется либо в левую, либо в правую сторону, необходимо указывать в заказе на изготовление.
Ворота защитно-герметические откатные марки ВУ-II-4, ВУ-III-2 имеют два полотна, которые открываются в разные стороны по монорельсу.
Полотно ворот закрепляется на тележках специальных ходовых с помощью которых ворота передвигаются по монорельсу. Открывание и закрывание происходит при помощи ручного привода через систему отводных блоков.
Ручной привод устанавливается с внутренней стороны ворот в стороне от проема и имеет две приводные рукоятки, что позволяет пользоваться им изнутри и снаружи помещения
Ворота герметические ВУ откатные
Ворота откатные герметические имеют маркировку: ВУ-VI-2, ВУ-VI-7 отличаются техническими характеристиками. Способ открывания дверей – монорельсы.
Гермоворота ВУ-VI-7 имеют одно полотно, а ВУ-VI-2 имеют два полотна, закрепленных на ходовых тележках и перемещающихся по монорельсам, Техника работы ворот аналогична воротам защитно-герметическим откатным, отличие заключается в отсутствии привода, открывание происходит вручную.
Цена гермоворот ВУ-VI-2, ВУ-VI-7 будет отличаться от ворота откатных защитно-герметических ВУ-I-4, ВУ-I-7, ВУ-II-4, ВУ- III-2, так как в производстве используется менее тонкий лист металла.
Ворота ВУ герметические и защитно-герметические по индивидуальному заказу
Если в вашем убежище не стандартные проемы для установки ворот ВУ то наше производство готово изготовить по запросу ворота распашные или откатные по вашим размерам.
Установка и покраска
Все марки гермоворот ВУ должны установлены строго вертикально, допускаются небольшие отклонения и быть окрашены, за исключением трущихся деталей и иметь маркировку в соответствии Приказу МЧС России 583 и Свода Правил СНиП.
Цвет дверей ДУ и другого инженерного оборудования должен соответствовать требованиям Приказа 583. Не допускается разного колера,
Герметичность примыкания ворот распашных обеспечивается специальной уплотнительной резиной по всему периметру дверей.
Поставка ворот ВУ
Поставляются все виды ворот как герметические, так и защитно-герметические в собранном виде с документами:
- технический паспорт с отметкой ОТК
- инструкцией по монтажу
- чертеж общего вида
