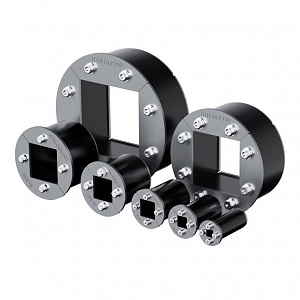

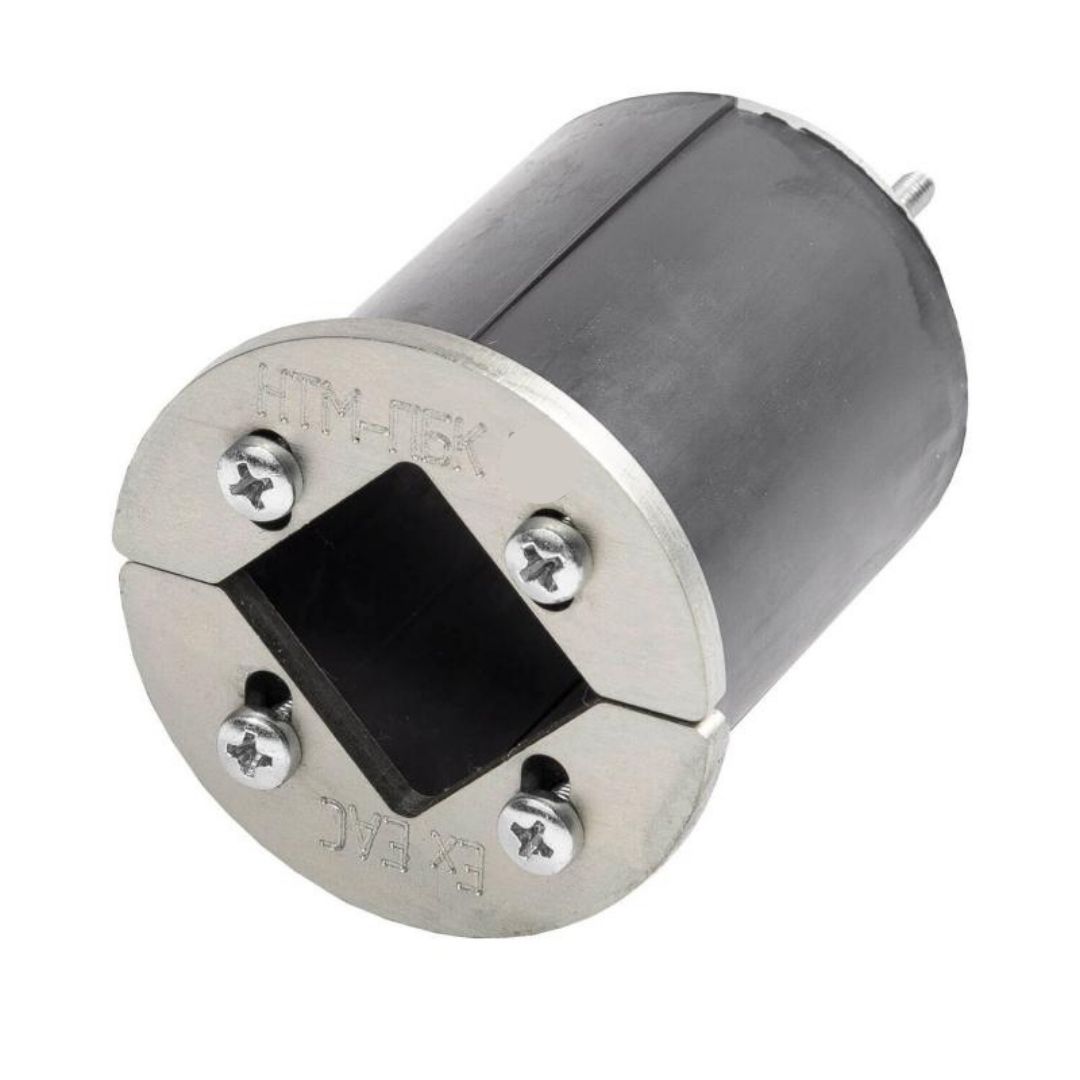

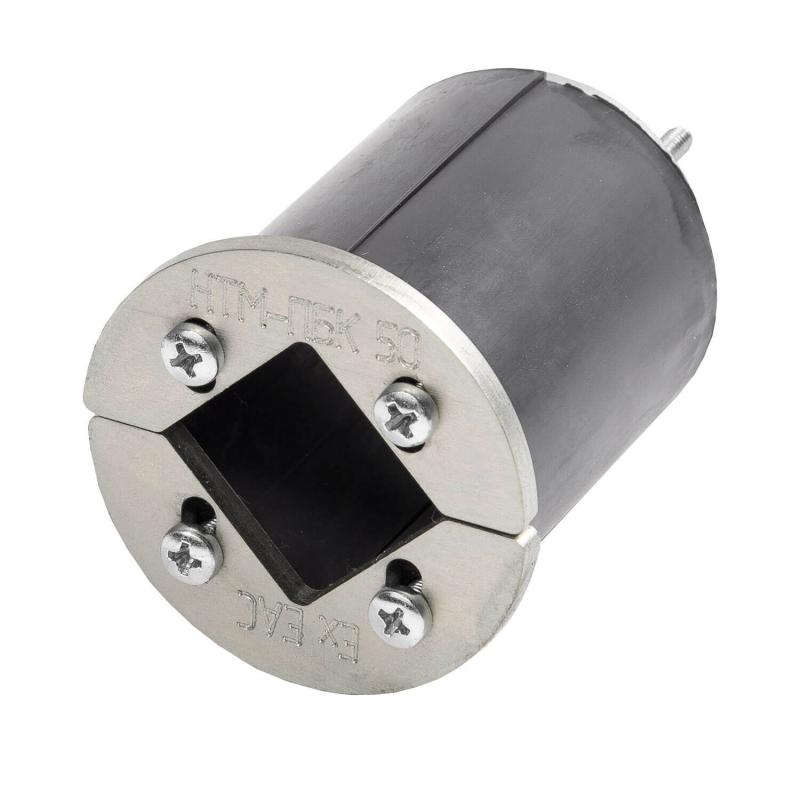

Установка пресс-блока НТМ-ПБК:
- Монтажная рама монтируется в подготовленный проем и закрепляется соответствующим способом (сварка или болтовое крепление).
- В установленную и закрепленную раму устанавливается пресс-блок.
- Проём пресс-блока заполняют транзитными модулями с проходящими через них кабелями или трубами.
- Болты пресс-блока затягивают, попеременно проворачивая их в перекрестном порядке до полного уплотнения транзитных модулей.
|
Артикул для заказа |
Размеры, мм |
||||
|
D1 |
D2 |
A |
B |
L |
|
|

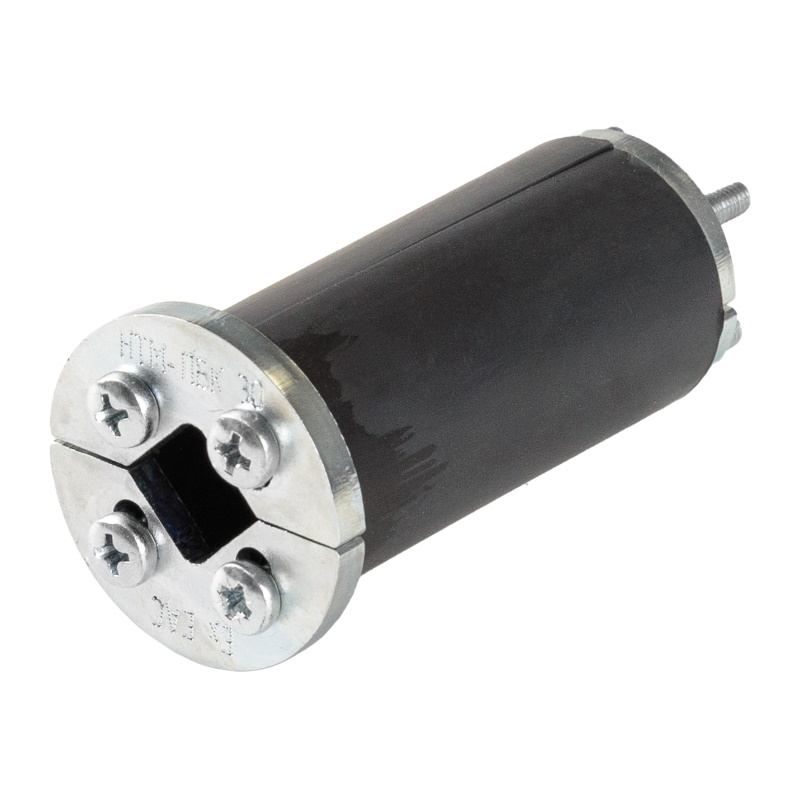

НТМ-ПБК30 |
30 |
38 |
15 |
15 |
76 |
|

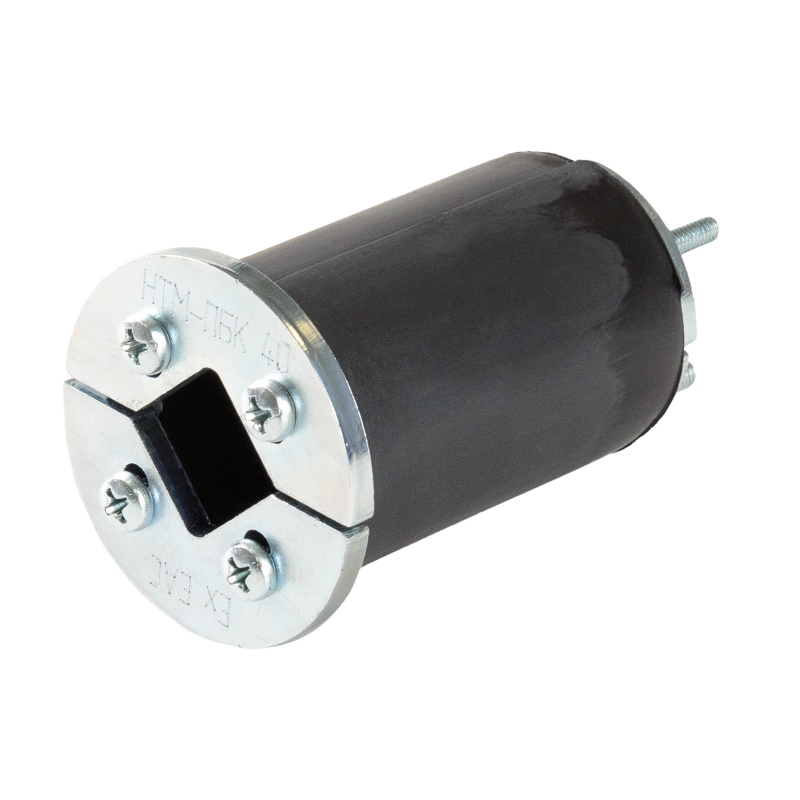

НТМ-ПБК40 |
40 |
50 |
20 |
20 |
76 |
|
НТМ-ПБК50 |
50 |
60 |
30 |
30 |
76 |
|

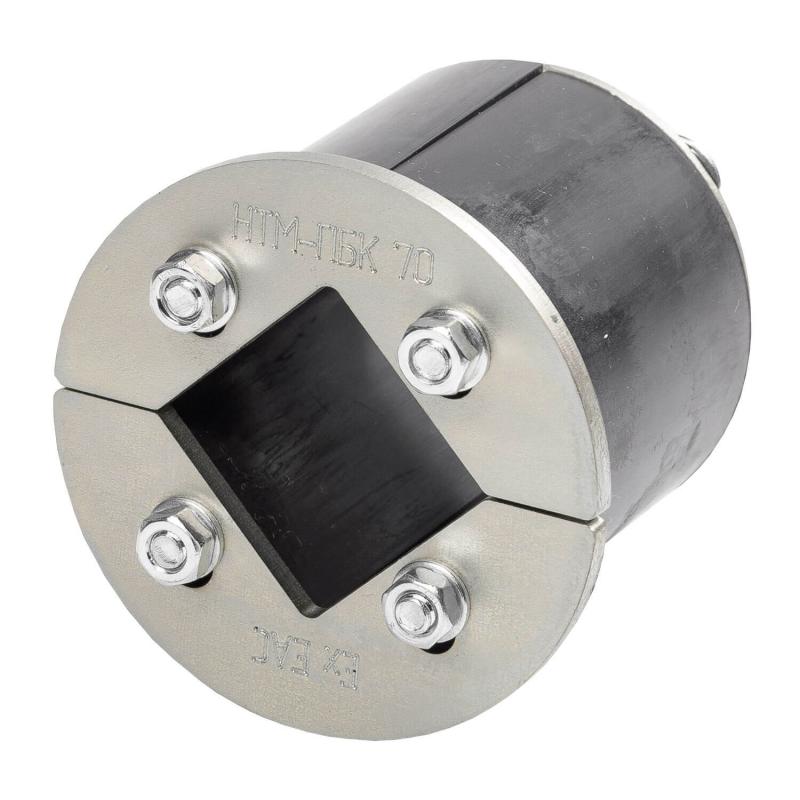

НТМ-ПБК70 |
70 |
85 |
40 |
40 |
72 |
|

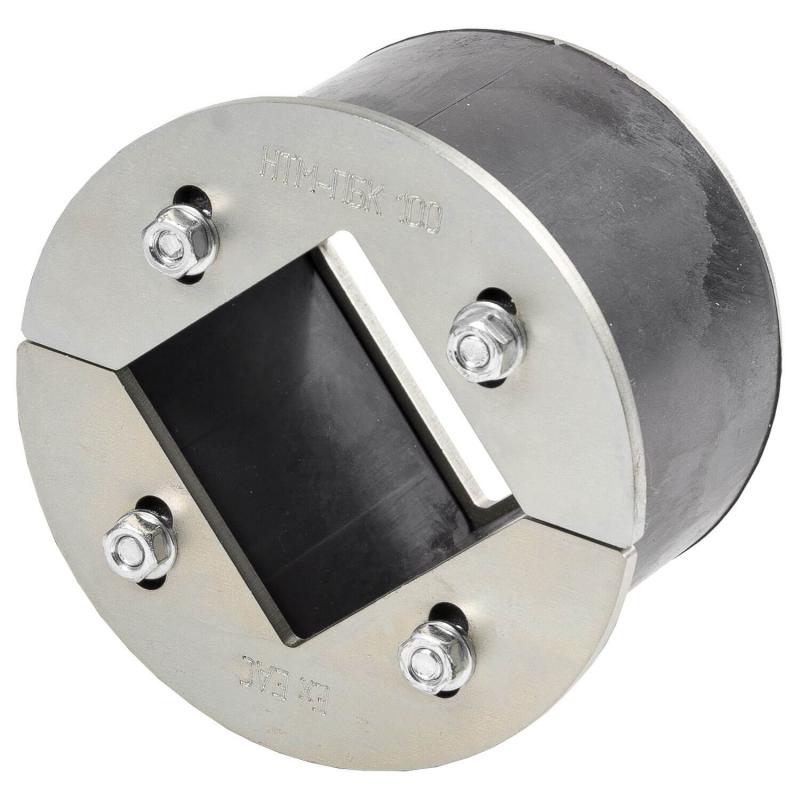

НТМ-ПБК100 |
101 |
115 |
60 |
60 |
72 |
|
НТМ-ПБК125 |
125 | 140 | 80 | 80 | 72 |
|

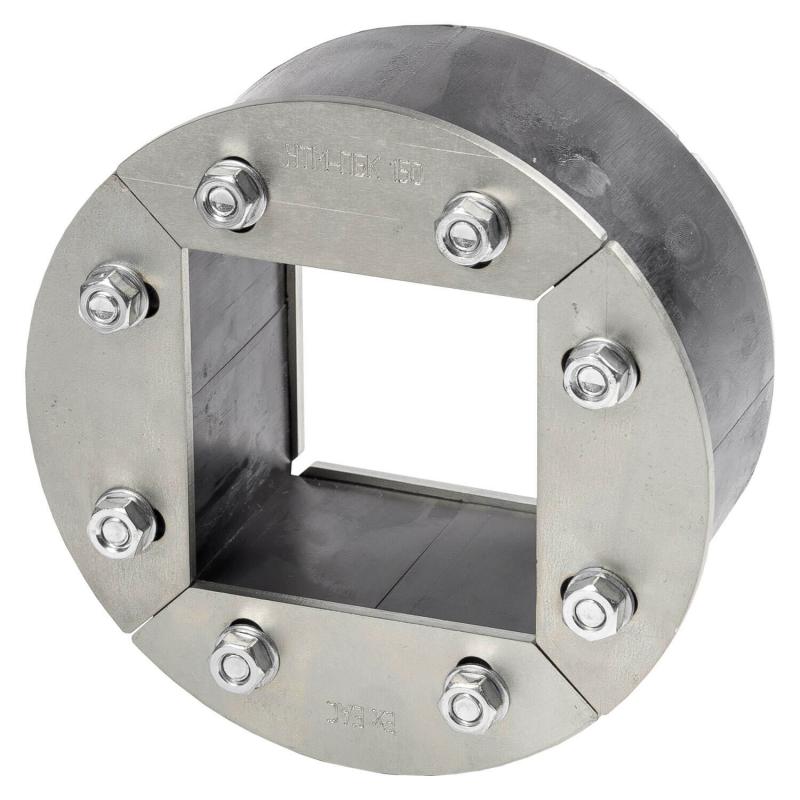

НТМ-ПБК150 |
151 | 165 | 90 | 90 | 72 |
|

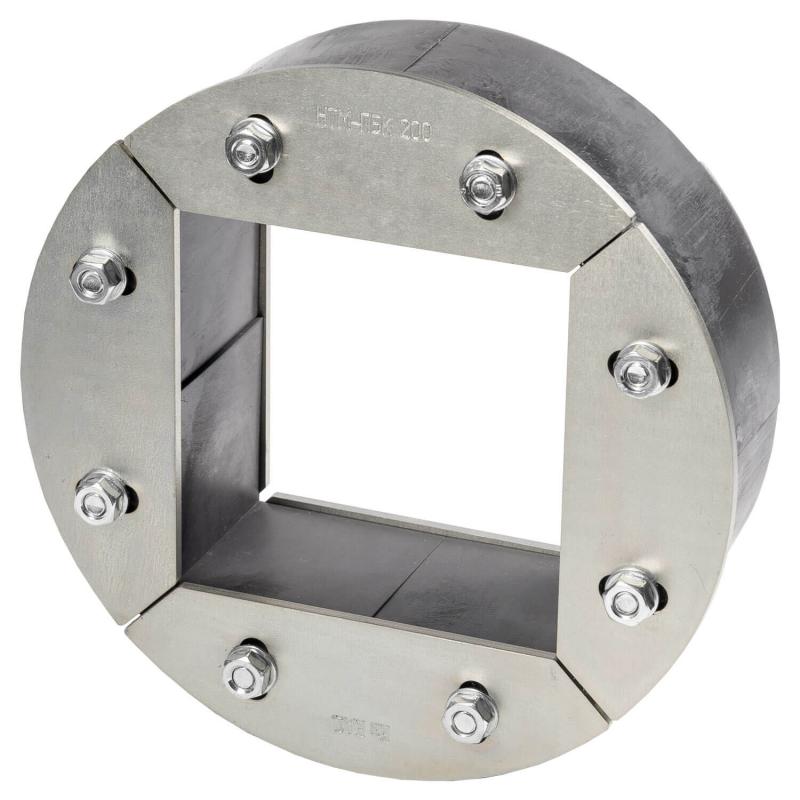

НТМ-ПБК200 |
200 | 215 | 120 | 120 | 72 |
