электромагнитных импульсов, помех, а также снятия заземления с металлической оплетки кабелей и передачи их через стальную раму на шину заземления.
Уплотнение модулей и герметизация кабеля в пресс-блоке происходит за счет стягивания передней и задней стальных крышек болтами.
Установка пресс-блока НТМ-ПБК EMC:
- Монтажная рама монтируется в подготовленный проем и закрепляется соответствующим способом (сварка или болтовое крепление).
- В установленную и закрепленную раму устанавливается пресс-блок.

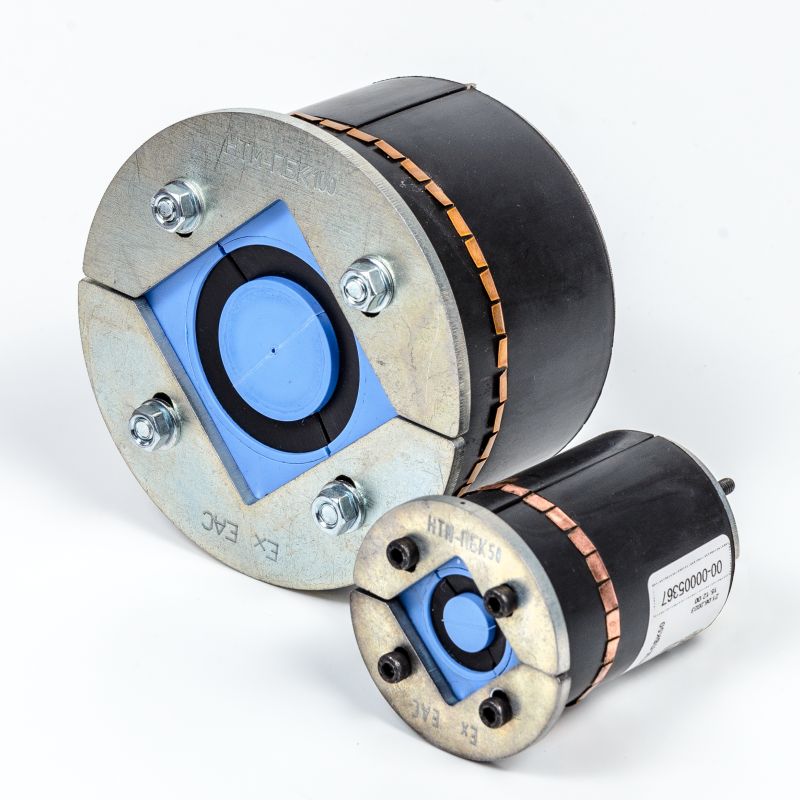

- Проём пресс-блока заполняют транзитными модулями с проходящими через них кабелями или трубами.
- Болты пресс-блока затягивают, попеременно проворачивая их в перекрестном порядке до полного уплотнения транзитных модулей.
|

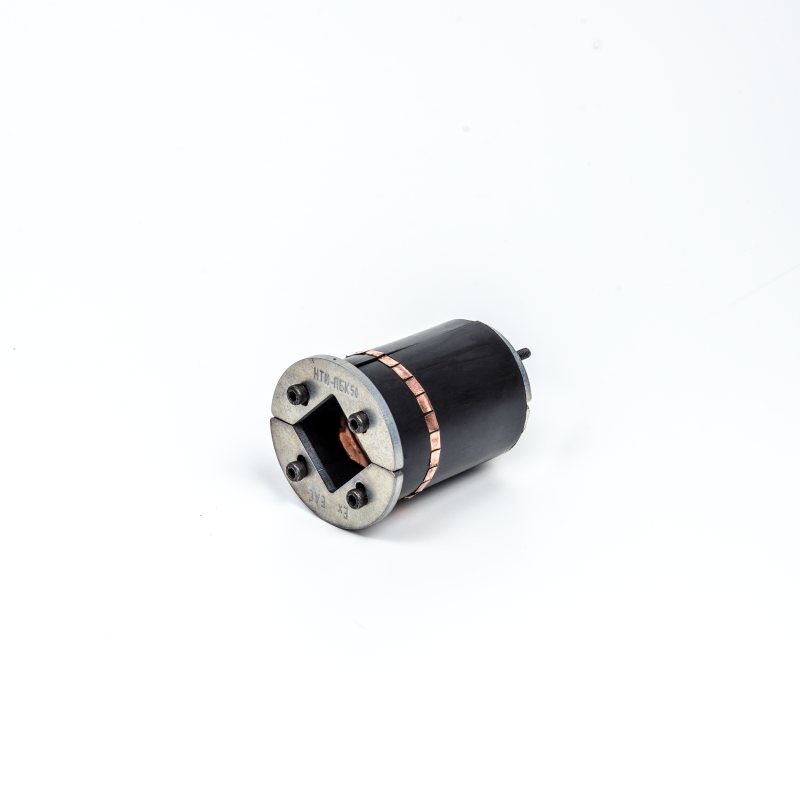

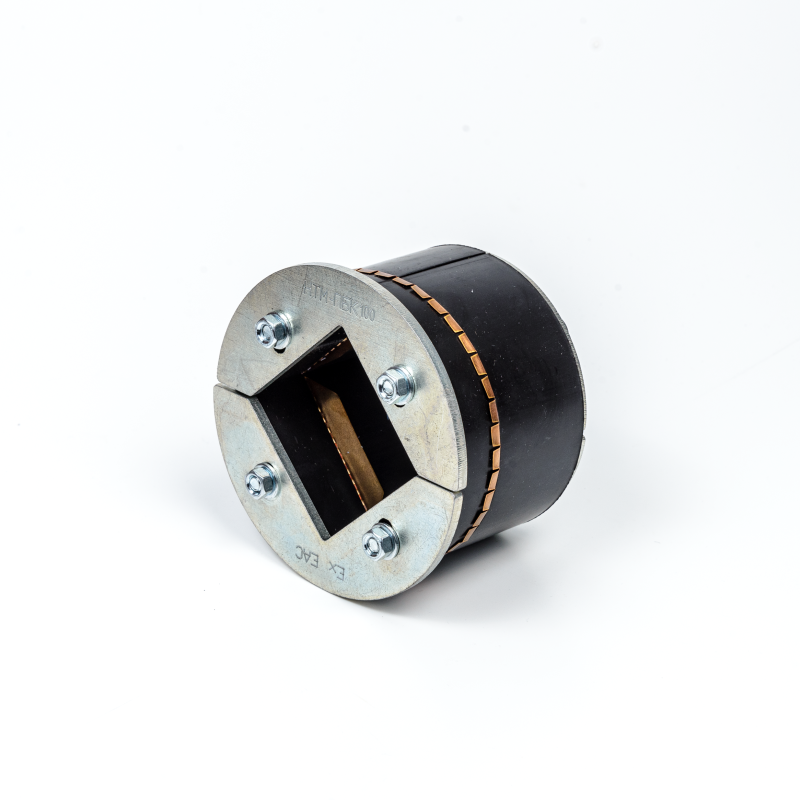

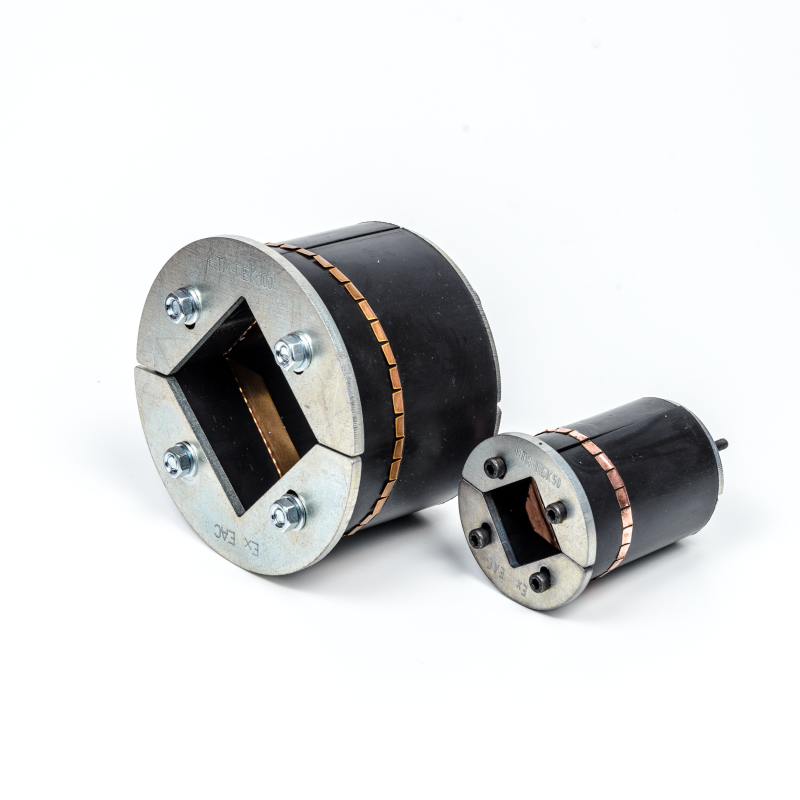

Артикул для заказа |
Размеры, мм |
||||
|
D1 |
D2 |
A |
B |
L |
|
|
НТМ-ПБК30 EMC |
30 |
38 |
15 |
15 |
76 |
|
НТМ-ПБК40 EMC |
40 |
50 |
20 |
20 |
76 |
|
НТМ-ПБК50 EMC |
50 |
60 |
30 |
30 |
76 |
|
НТМ-ПБК70 EMC |
70 |
85 |
40 |
40 |
72 |
|
НТМ-ПБК100 EMC |
101 |
115 |
60 |
60 |
72 |
|
НТМ-ПБК125 EMC |
125 | 140 | 80 | 80 | 72 |
|
НТМ-ПБК150 EMC |
151 | 165 | 90 | 90 | 72 |
|
НТМ-ПБК200 EMC |
200 | 215 | 120 | 120 | 72 |
