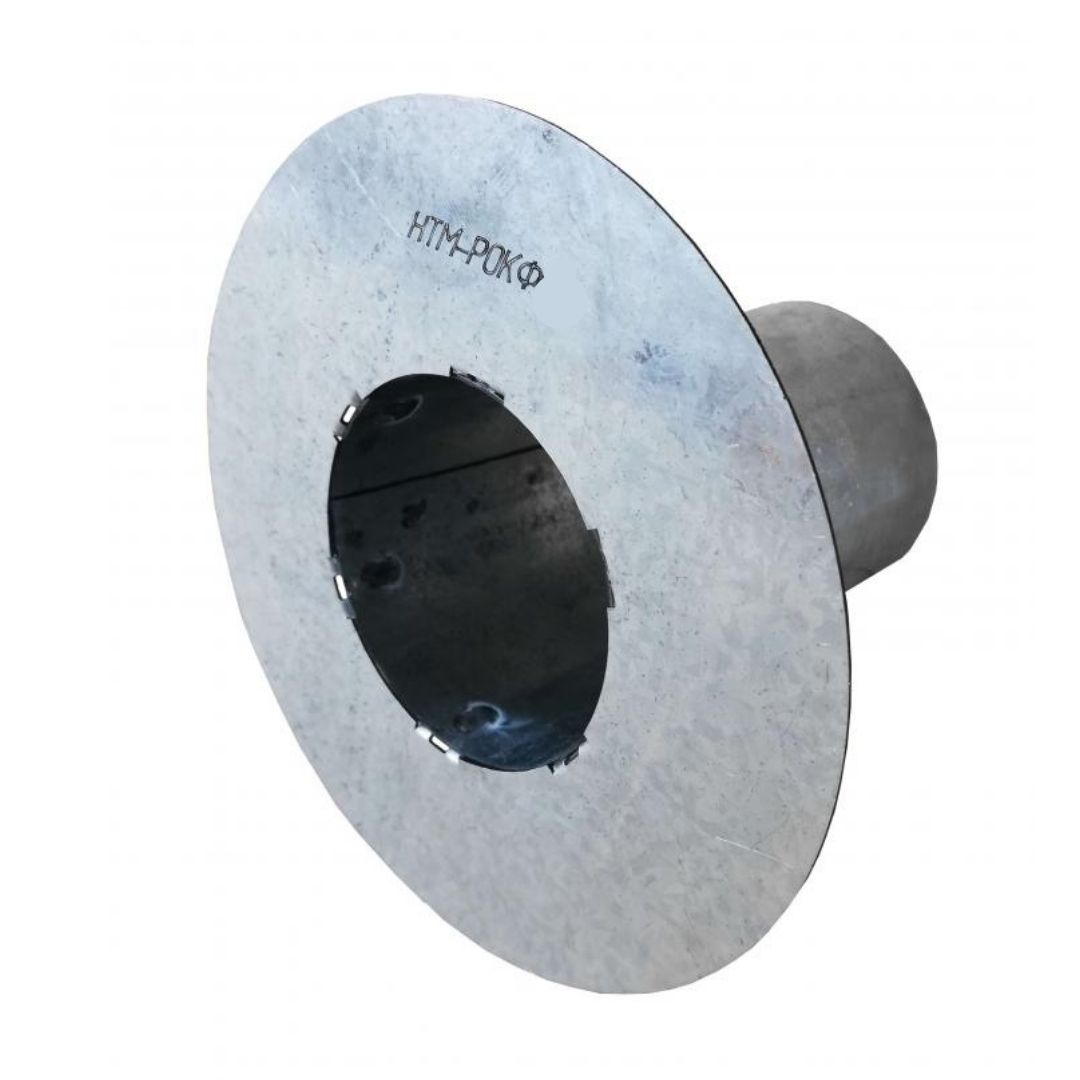

При установке в проем монтажная рама полностью входит внутрь ответной рамы, обеспечивая непрерывный кабель-канал. Стандартная глубина ответных рам НТМ-РОКФ составляет 100 мм, другая глубина ответных рам указывается при заказе. Крепление на выбор:
- анкерное;
- болтовое.
- создание непрерывного кабель-канала;
- защита кабеля от повреждения острыми срезами сэндвич-панелей;
- придание завершенного вида конструкции.
- листовой оцинкованный металл толщиной 0,7 мм.
Таблица размеров рам НТМ-РОКФ:
|
Обозначение рам |
Размеры, мм |
Диаметр монтажного проема в стене, мм |
|
|
D |
d±1 |
||
|
НТМ-РОКФ25 |
100 |
42 |
48 |
|
НТМ-РОКФ30 |
100 |
44 |
50 |
|
НТМ-РОКФ40 |
110 |
54 |
60 |
|
НТМ-РОКФ43 |
110 |
58 |
64 |
|
НТМ-РОКФ50 |
140 |
64 |
70 |
|
НТМ-РОКФ68 |
160 |
87 |
93 |
|
НТМ-РОКФ70 |
160 |
87 |
93 |
|
НТМ-РОКФ75 |
160 |
93 |
99 |
|
НТМ-РОКФ100 |
195 |
118 |
124 |
|
НТМ-РОКФ125 |
215 |
144 |
150 |
|
НТМ-РОКФ150 |
236 |
172 |
178 |
|
НТМ-РОКФ175 |
255 |
194 |
200 |
|
НТМ-РОКФ200 |
290 |
223 |
229 |
|
НТМ-РОКФ225 |
340 |
239 |
245 |
|
НТМ-РОКФ250 |
370 |
264 |
270 |
|
НТМ-РОКФ300 |
435 |
314 |
320 |
|
НТМ-РОКФ350 |
485 |
364 |
370 |
