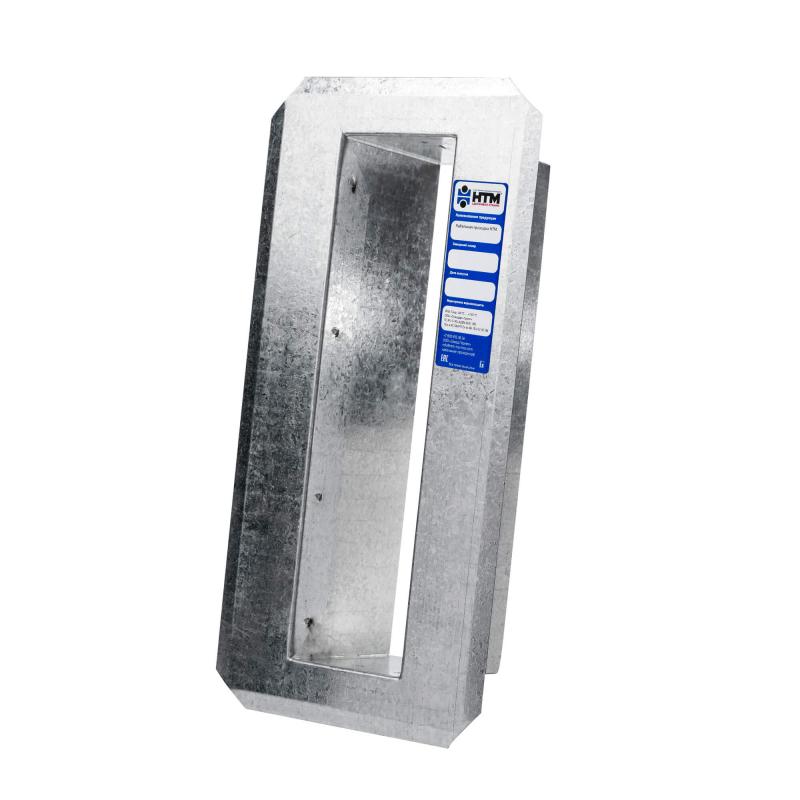

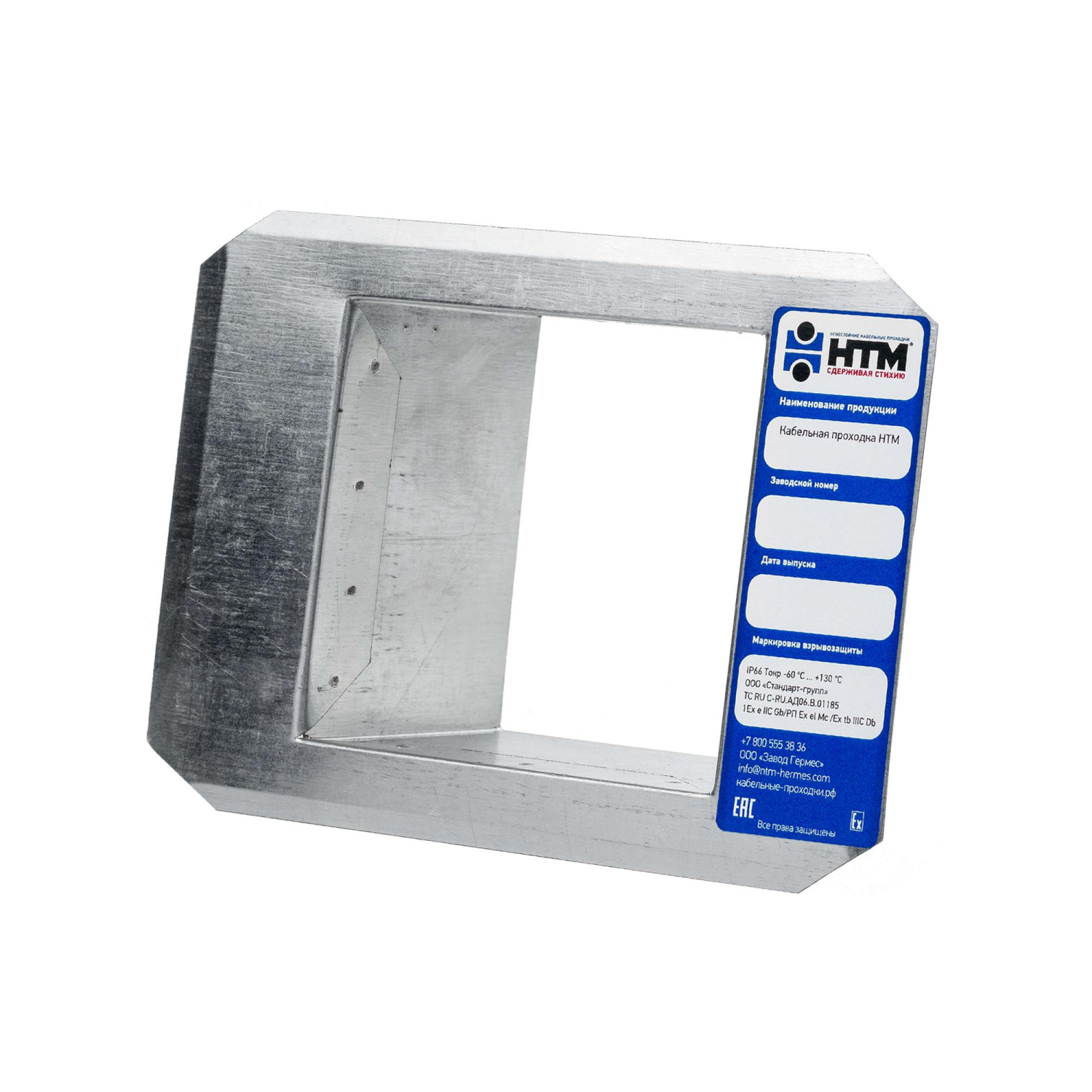

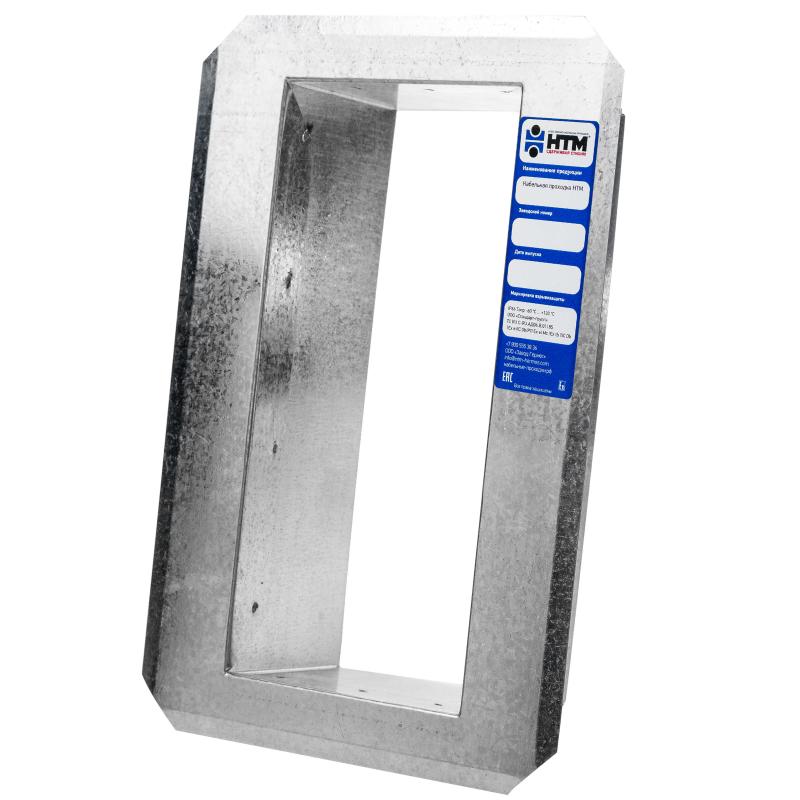

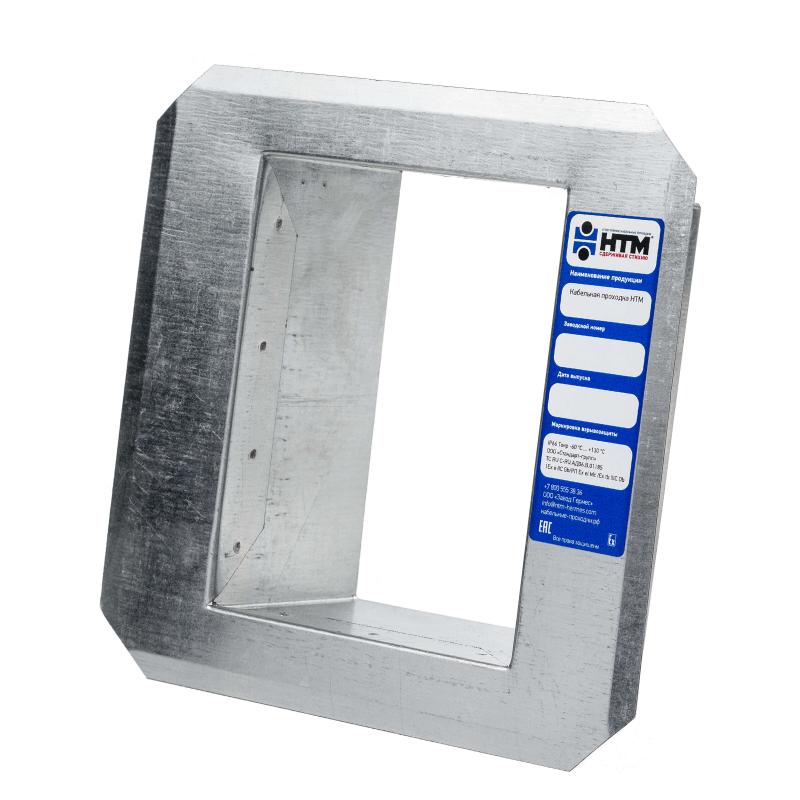

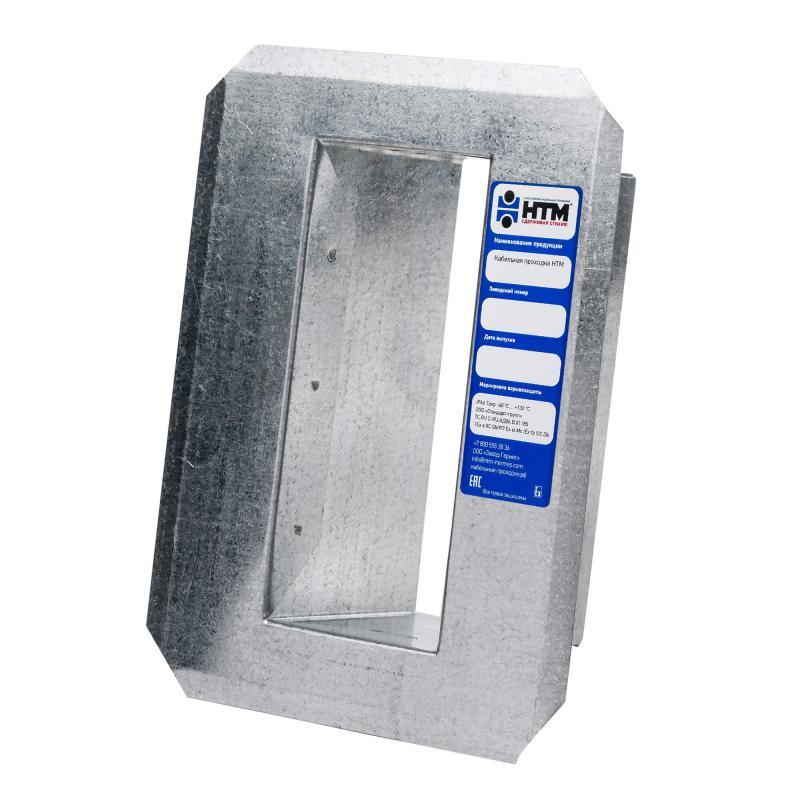

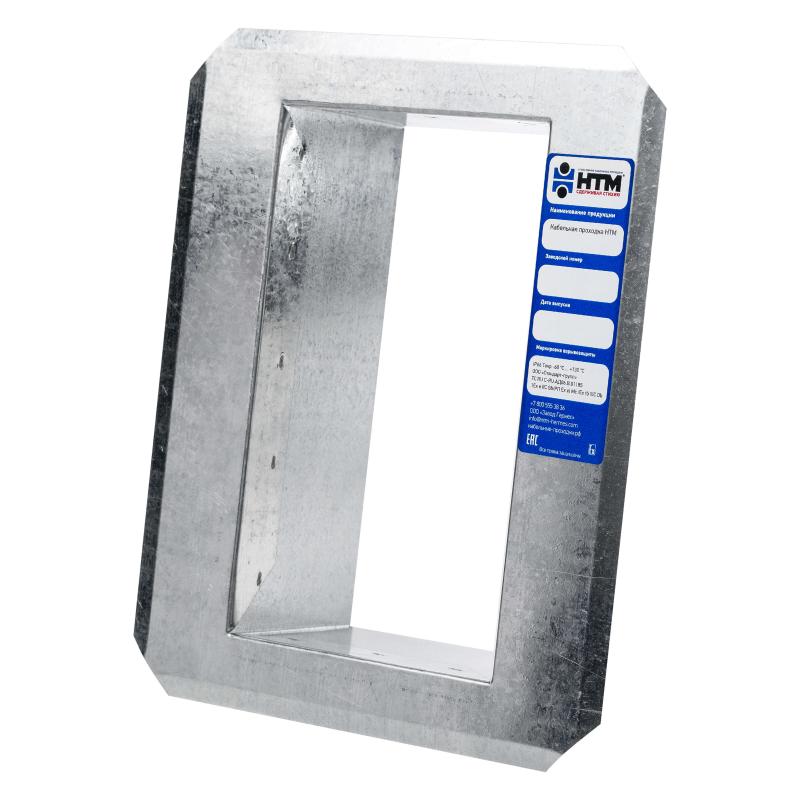

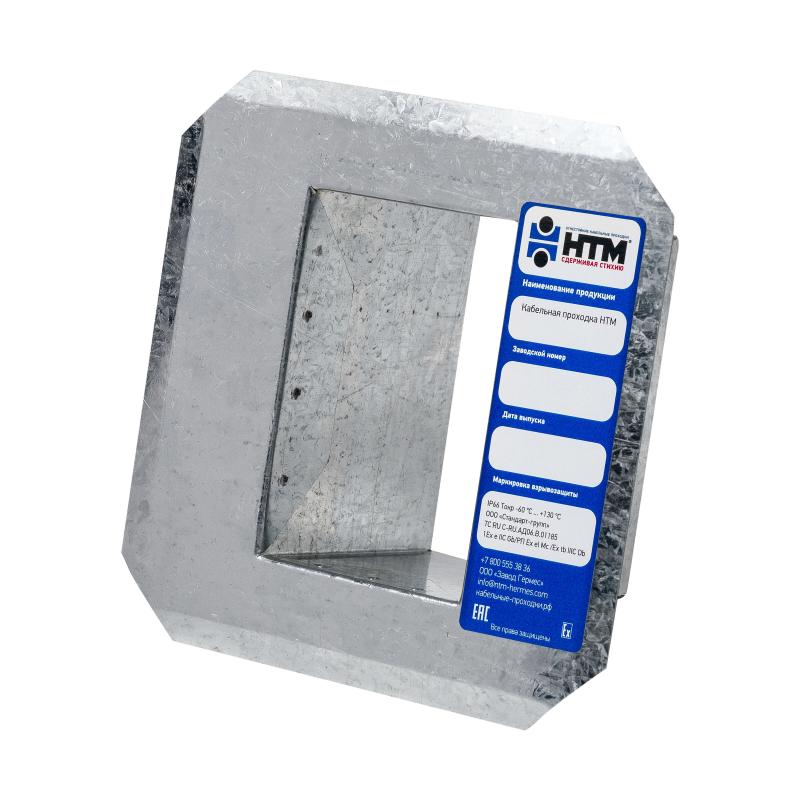

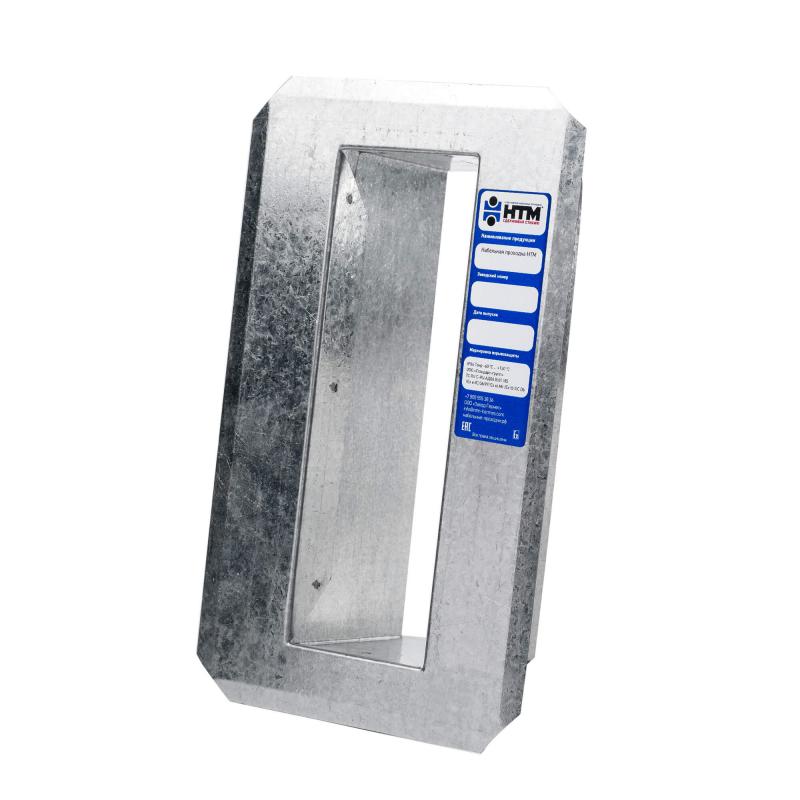

Рама ответная НТМ-РО

Предназначены для использования совместно с монтажными рамами и служат для создания непрерывного канала внутри особо толстых стен и перекрытий. Стандартная глубина ответных рам НТМ-РО составляет 100 мм, на заказ мы делаем рамы глубиной до 600 мм.
Изготавливаются из листового оцинкованного металла толщиной 0,7 мм и поставляются без просверленных отверстий под крепеж. Расположение отверстий и способ крепления клиент выбирает самостоятельно в процессе монтажа.

Функции:

• создание непрерывного кабель-канала;
• защита кабеля от повреждения острыми срезами сэндвич-панелей;
• придание завершенного вида конструкции.

Материал:

• листовой оцинкованный металл толщиной 0,7 мм.


Общий чертеж ответных рам:

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РО10.1х1	135	116	240	181
НТМ-РО10.2х1	263	116	368	181
НТМ-РО10.3х1	391	116	496	181
НТМ-РО10.4х1	519	116	624	181
НТМ-РО10.5х1	647	116	752	181
НТМ-РО10.6х1	775	116	880	181
НТМ-РО10.7х1	903	116	1008	181
НТМ-РО10.8х1	1031	116	1136	181
НТМ-РО10.9х1	1159	116	1264	181
НТМ-РО10.10х1	1287	116	1392	181
НТМ-РО10.1х2	135	225	240	290
НТМ-РО10.2х2	263	225	368	290
НТМ-РО10.3х2	391	225	496	290
НТМ-РО10.4х2	519	225	624	290
НТМ-РО10.5х2	647	225	752	290
НТМ-РО10.6х2	775	225	880	290
НТМ-РО10.7х2	903	225	1008	290
НТМ-РО10.8х2	1031	225	1136	290
НТМ-РО10.9х2	1159	225	1264	290
НТМ-РО10.10х2	1287	225	1392	290
НТМ-РО10.1х3	135	334	240	399
НТМ-РО10.2х3	263	334	368	399
НТМ-РО10.3х3	391	334	496	399
НТМ-РО10.4х3	519	334	624	399
НТМ-РО10.5х3	647	334	752	399
НТМ-РО10.6х3	775	334	880	399
НТМ-РО10.7х3	903	334	1008	399
НТМ-РО10.8х3	1031	334	1136	399
НТМ-РО10.9х3	1159	334	1264	399
НТМ-РО10.10х3	1287	334	1392	399
