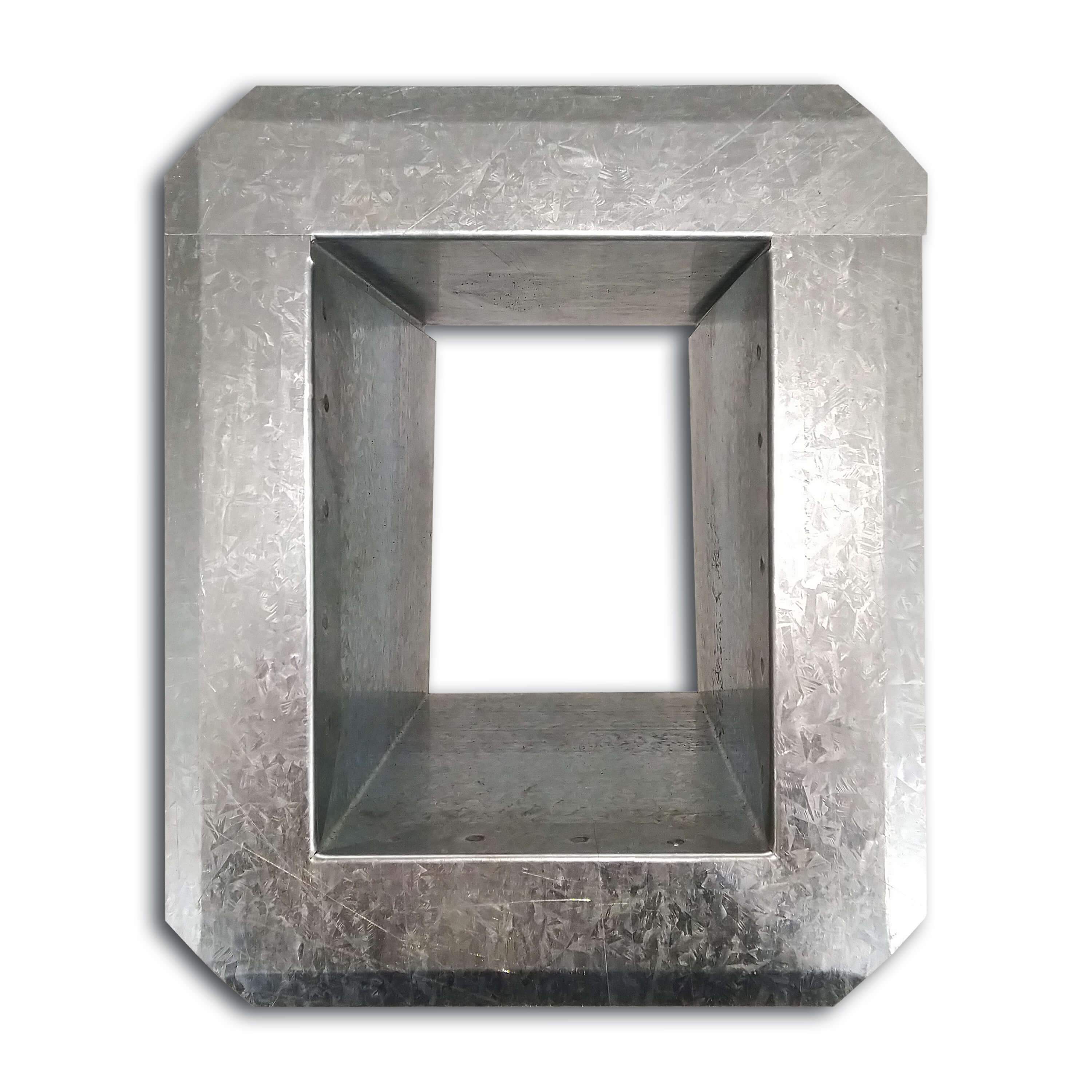

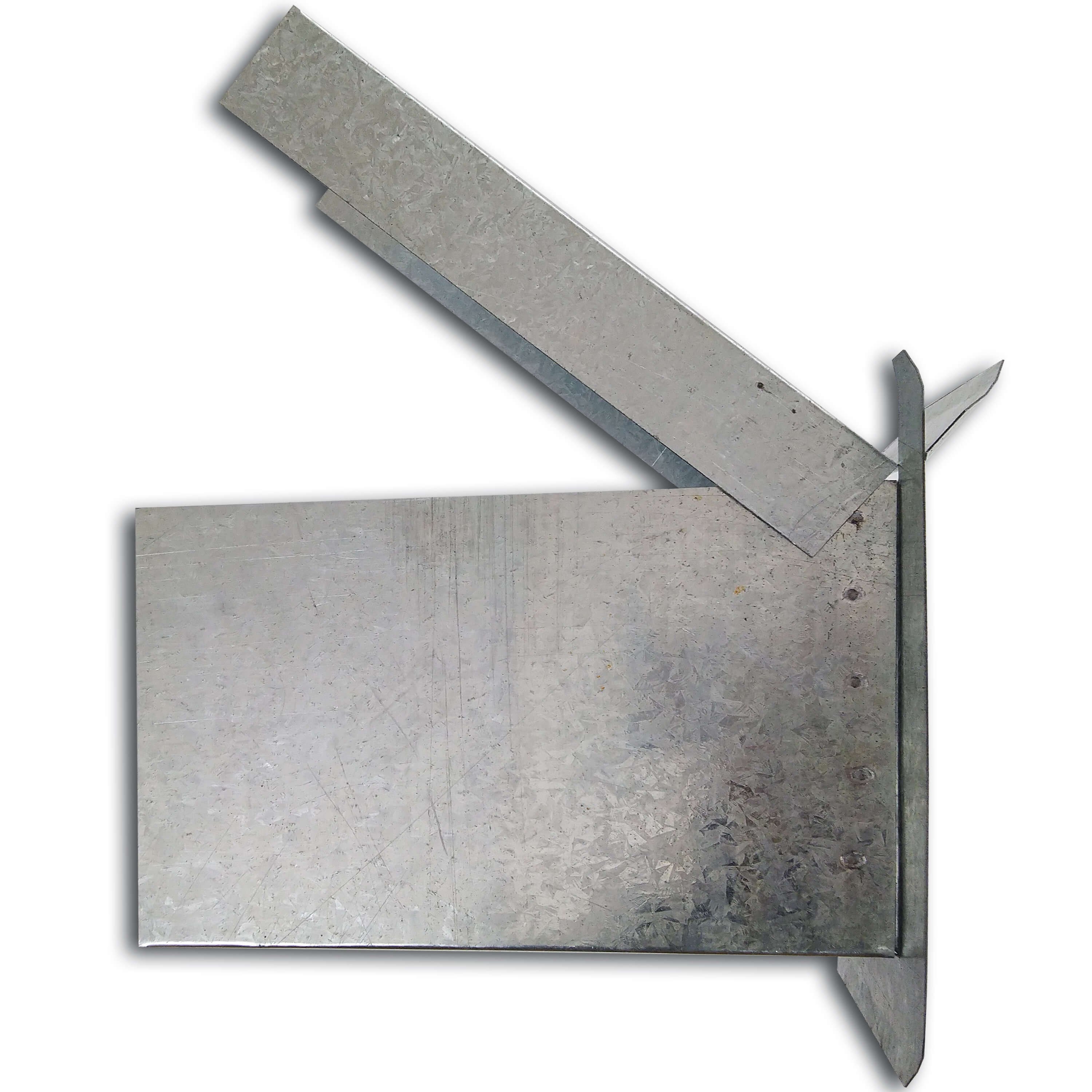

Рама ответная разборная НТМ-РОР

Разборные ответные рамы производятся без просверленных отверстий под крепеж, их расположение клиент выбирает самостоятельно.

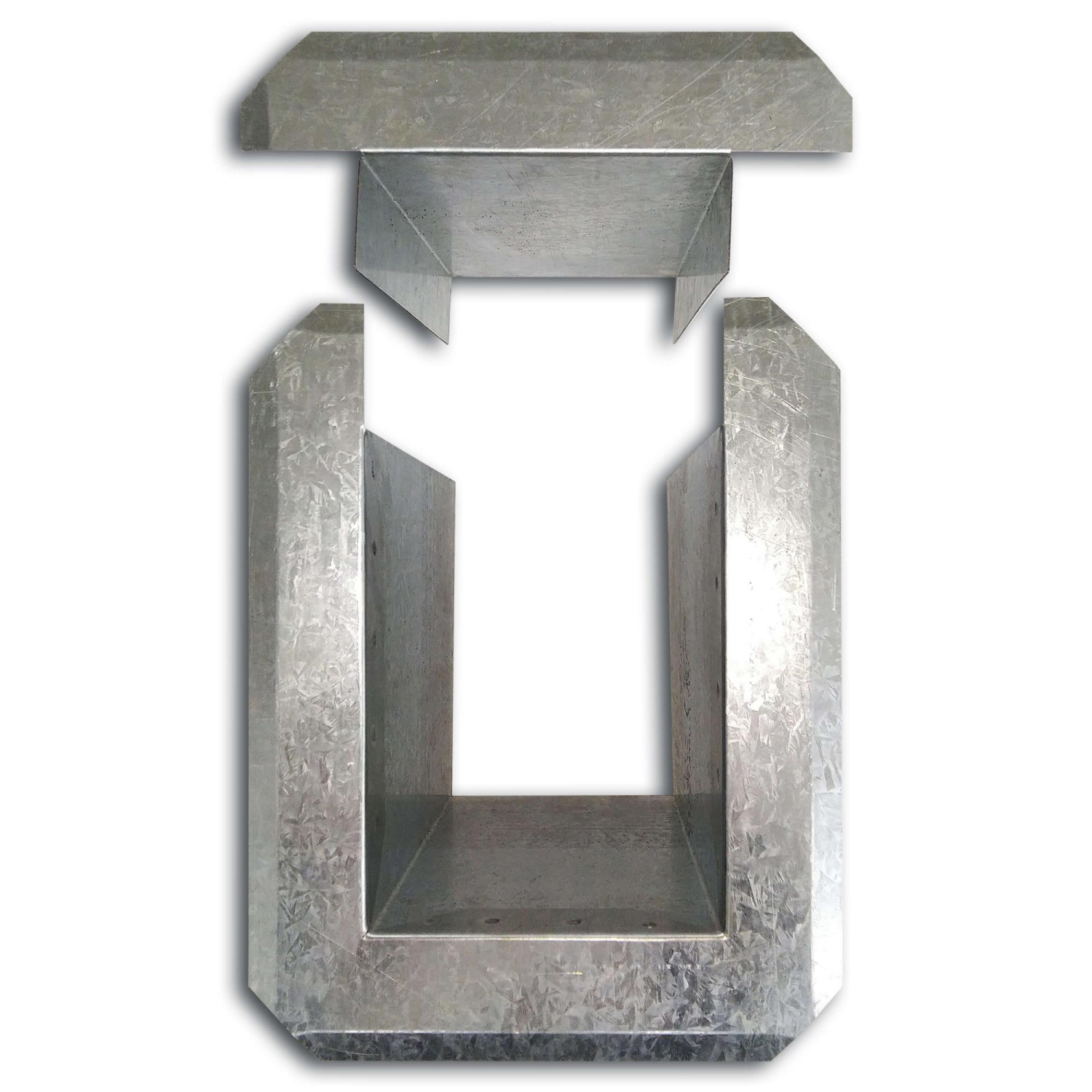

Ответная рама собирается вокруг уже проложенного в перекрытии кабеля и стыкуется в проеме с краями секции монтажной рамы.

 Крепление на выбор:

• анкерное;
• болтовое.

Функции:

• создание непрерывного кабель-канала;
• защита кабеля от повреждения острыми срезами сэндвич-панелей;
• придание завершенного вида конструкции.

Материал:

• листовой оцинкованный металл толщиной 0,7 мм.
Общий чертеж ответных разборных рам:

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР10.1х1	135	116	240	181
НТМ-РОР10.2х1	263	116	368	181
НТМ-РОР10.3х1	391	116	496	181
НТМ-РОР10.4х1	519	116	624	181
НТМ-РОР10.5х1	647	116	752	181
НТМ-РОР10.6х1	775	116	880	181
НТМ-РОР10.7х1	903	116	1008	181
НТМ-РОР10.8х1	1031	116	1136	181
НТМ-РОР10.9х1	1159	116	1264	181
НТМ-РОР10.10х1	1287	116	1392	181
НТМ-РОР10.1х2	135	225	240	290
НТМ-РОР10.2х2	263	225	368	290
НТМ-РОР10.3х2	391	225	496	290
НТМ-РОР10.4х2	519	225	624	290
НТМ-РОР10.5х2	647	225	752	290
НТМ-РОР10.6х2	775	225	880	290
НТМ-РОР10.7х2	903	225	1008	290
НТМ-РОР10.8х2	1031	225	1136	290
НТМ-РОР10.9х2	1159	225	1264	290
НТМ-РОР10.10х2	1287	225	1392	290
НТМ-РОР10.1х3	135	334	240	399
НТМ-РОР10.2х3	263	334	368	399
НТМ-РОР10.3х3	391	334	496	399
НТМ-РОР10.4х3	519	334	624	399
НТМ-РОР10.5х3	647	334	752	399
НТМ-РОР10.6х3	775	334	880	399
НТМ-РОР10.7х3	903	334	1008	399
НТМ-РОР10.8х3	1031	334	1136	399
НТМ-РОР10.9х3	1159	334	1264	399
НТМ-РОР10.10х3	1287	334	1392	399

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР16.1х1	135	175	240	240
НТМ-РОР16.2х1	263	175	368	240
НТМ-РОР16.3х1	391	175	496	240
НТМ-РОР16.4х1	519	175	624	240
НТМ-РОР16.5х1	647	175	752	240
НТМ-РОР16.6х1	775	175	880	240
НТМ-РОР16.7х1	903	175	1008	240
НТМ-РОР16.8х1	1031	175	1136	240
НТМ-РОР16.9х1	1159	175	1264	240
НТМ-РОР16.10х1	1287	175	1392	240
НТМ-РОР16.1х2	135	343	240	408
НТМ-РОР16.2х2	263	343	368	408
НТМ-РОР16.3х2	391	343	496	408
НТМ-РОР16.4х2	519	343	624	408
НТМ-РОР16.5х2	647	343	752	408
НТМ-РОР16.6х2	775	343	880	408
НТМ-РОР16.7х2	903	343	1008	408
НТМ-РОР16.8х2	1031	343	1136	408
НТМ-РОР16.9х2	1159	343	1264	408
НТМ-РОР16.10х2	1287	343	1392	408
НТМ-РОР16.1х3	135	511	240	576
НТМ-РОР16.2х3	263	511	368	576
НТМ-РОР16.3х3	391	511	496	576
НТМ-РОР16.4х3	519	511	624	576
НТМ-РОР16.5х3	647	511	752	576
НТМ-РОР16.6х3	775	511	880	576
НТМ-РОР16.7х3	903	511	1008	576
НТМ-РОР16.8х3	1031	511	1136	576
НТМ-РОР16.9х3	1159	511	1264	576
НТМ-РОР16.10х3	1287	511	1392	576

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР22.1х1	135	233	240	298
НТМ-РОР22.2х1	263	233	368	298
НТМ-РОР22.3х1	391	233	496	298
НТМ-РОР22.4х1	519	233	624	298
НТМ-РОР22.5х1	647	233	752	298
НТМ-РОР22.6х1	775	233	880	298
НТМ-РОР22.7х1	903	233	1008	298
НТМ-РОР22.8х1	1031	233	1136	298
НТМ-РОР22.9х1	1159	233	1264	298
НТМ-РОР22.10х1	1287	233	1392	298
НТМ-РОР22.1х2	135	459	240	524
НТМ-РОР22.2х2	263	459	368	524
НТМ-РОР22.3х2	391	459	496	524
НТМ-РОР22.4х2	519	459	624	524
НТМ-РОР22.5х2	647	459	752	524
НТМ-РОР22.6х2	775	459	880	524
НТМ-РОР22.7х2	903	459	1008	524
НТМ-РОР22.8х2	1031	459	1136	524
НТМ-РОР22.9х2	1159	459	1264	524
НТМ-РОР22.10х2	1287	459	1392	524
НТМ-РОР22.1х3	135	685	240	750
НТМ-РОР22.2х3	263	685	368	750
НТМ-РОР22.3х3	391	685	496	750
НТМ-РОР22.4х3	519	685	624	750
НТМ-РОР22.5х3	647	685	752	750
НТМ-РОР22.6х3	775	685	880	750
НТМ-РОР22.7х3	903	685	1008	750
НТМ-РОР22.8х3	1031	685	1136	750
НТМ-РОР22.9х3	1159	685	1264	750
НТМ-РОР22.10х3	1287	685	1392	750

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР28.1х1	135	293	240	358
НТМ-РОР28.2х1	263	293	368	358
НТМ-РОР28.3х1	391	293	496	358
НТМ-РОР28.4х1	519	293	624	358
НТМ-РОР28.5х1	647	293	752	358
НТМ-РОР28.6х1	775	293	880	358
НТМ-РОР28.7х1	903	293	1008	358
НТМ-РОР28.8х1	1031	293	1136	358
НТМ-РОР28.9х1	1159	293	1264	358
НТМ-РОР28.10х1	1287	293	1392	358
НТМ-РОР28.1х2	135	579	240	644
НТМ-РОР28.2х2	263	579	368	644
НТМ-РОР28.3х2	391	579	496	644
НТМ-РОР28.4х2	519	579	624	644
НТМ-РОР28.5х2	647	579	752	644
НТМ-РОР28.6х2	775	579	880	644
НТМ-РОР28.7х2	903	579	1008	644
НТМ-РОР28.8х2	1031	579	1136	644
НТМ-РОР28.9х2	1159	579	1264	644
НТМ-РОР28.10х2	1287	579	1392	644
НТМ-РОР28.1х3	135	865	240	930
НТМ-РОР28.2х3	263	865	368	930
НТМ-РОР28.3х3	391	865	496	930
НТМ-РОР28.4х3	519	865	624	930
НТМ-РОР28.5х3	647	865	752	930
НТМ-РОР28.6х3	775	865	880	930
НТМ-РОР28.7х3	903	865	1008	930
НТМ-РОР28.8х3	1031	865	1136	930
НТМ-РОР28.9х3	1159	865	1264	930
НТМ-РОР28.10х3	1287	865	1392	930

Рама ответная разборная уменьшенная НТМ-РОРу

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР10у.1х1	75	116	180	181
НТМ-РОР10у.2х1	143	116	248	181
НТМ-РОР10у.3х1	211	116	316	181
НТМ-РОР10у.4х1	279	116	384	181
НТМ-РОР10у.5х1	347	116	452	181
НТМ-РОР10у.6х1	415	116	520	181
НТМ-РОР10у.7х1	483	116	588	181
НТМ-РОР10у.8х1	551	116	656	181
НТМ-РОР10у.9х1	619	116	724	181
НТМ-РОР10у.10х1	687	116	792	181
НТМ-РОР10у.1х2	75	225	180	290
НТМ-РОР10у.2х2	143	225	248	290
НТМ-РОР10у.3х2	211	225	316	290
НТМ-РОР10у.4х2	279	225	384	290
НТМ-РОР10у.5х2	347	225	452	290
НТМ-РОР10у.6х2	415	225	520	290
НТМ-РОР10у.7х2	483	225	588	290
НТМ-РОР10у.8х2	551	225	656	290
НТМ-РОР10у.9х2	619	225	724	290
НТМ-РОР10у.10х2	687	225	792	290
НТМ-РОР10у.1х3	75	334	180	399
НТМ-РОР10у.2х3	143	334	248	399
НТМ-РОР10у.3х3	211	334	316	399
НТМ-РОР10у.4х3	279	334	384	399
НТМ-РОР10у.5х3	347	334	452	399
НТМ-РОР10у.6х3	415	334	520	399
НТМ-РОР10у.7х3	483	334	588	399
НТМ-РОР10у.8х3	551	334	656	399
НТМ-РОР10у.9х3	619	334	724	399
НТМ-РОР10у.10х3	687	334	792	399

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР16у.1х1	75	175	180	240
НТМ-РОР16у.2х1	143	175	248	240
НТМ-РОР16у.3х1	211	175	316	240
НТМ-РОР16у.4х1	279	175	384	240
НТМ-РОР16у.5х1	347	175	452	240
НТМ-РОР16у.6х1	415	175	520	240
НТМ-РОР16у.7х1	483	175	588	240
НТМ-РОР16у.8х1	551	175	656	240
НТМ-РОР16у.9х1	619	175	724	240
НТМ-РОР16у.10х1	687	175	792	240
НТМ-РОР16у.1х2	75	343	180	408
НТМ-РОР16у.2х2	143	343	248	408
НТМ-РОР16у.3х2	211	343	316	408
НТМ-РОР16у.4х2	279	343	384	408
НТМ-РОР16у.5х2	347	343	452	408
НТМ-РОР16у.6х2	415	343	520	408
НТМ-РОР16у.7х2	483	343	588	408
НТМ-РОР16у.8х2	551	343	656	408
НТМ-РОР16у.9х2	619	343	724	408
НТМ-РОР16у.10х2	687	343	792	408
НТМ-РОР16у.1х3	75	511	180	576
НТМ-РОР16у.2х3	143	511	248	576
НТМ-РОР16у.3х3	211	511	316	576
НТМ-РОР16у.4х3	279	511	384	576
НТМ-РОР16у.5х3	347	511	452	576
НТМ-РОР16у.6х3	415	511	520	576
НТМ-РОР16у.7х3	483	511	588	576
НТМ-РОР16у.8х3	551	511	656	576
НТМ-РОР16у.9х3	619	511	724	576
НТМ-РОР16у.10х3	687	511	792	576

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР22у.1х1	75	233	180	298
НТМ-РОР22у.2х1	143	233	248	298
НТМ-РОР22у.3х1	211	233	316	298
НТМ-РОР22у.4х1	279	233	384	298
НТМ-РОР22у.5х1	347	233	452	298
НТМ-РОР22у.6х1	415	233	520	298
НТМ-РОР22у.7х1	483	233	588	298
НТМ-РОР22у.8х1	551	233	656	298
НТМ-РОР22у.9х1	619	233	724	298
НТМ-РОР22у.10х1	687	233	792	298
НТМ-РОР22у.1х2	75	459	180	524
НТМ-РОР22у.2х2	143	459	248	524
НТМ-РОР22у.3х2	211	459	316	524
НТМ-РОР22у.4х2	279	459	384	524
НТМ-РОР22у.5х2	347	459	452	524
НТМ-РОР22у.6х2	415	459	520	524
НТМ-РОР22у.7х2	483	459	588	524
НТМ-РОР22у.8х2	551	459	656	524
НТМ-РОР22у.9х2	619	459	724	524
НТМ-РОР22у.10х2	687	459	792	524
НТМ-РОР22у.1х3	75	685	180	750
НТМ-РОР22у.2х3	143	685	248	750
НТМ-РОР22у.3х3	211	685	316	750
НТМ-РОР22у.4х3	279	685	384	750
НТМ-РОР22у.5х3	347	685	452	750
НТМ-РОР22у.6х3	415	685	520	750
НТМ-РОР22у.7х3	483	685	588	750
НТМ-РОР22у.8х3	551	685	656	750
НТМ-РОР22у.9х3	619	685	724	750
НТМ-РОР22у.10х3	687	685	792	750

Маркировка ответных рам	Размеры проёма внутренние, мм		Размеры рамы внешние, мм
	l	h	L	H
НТМ-РОР28у.1х1	75	293	180	358
НТМ-РОР28у.2х1	143	293	248	358
НТМ-РОР28у.3х1	211	293	316	358
НТМ-РОР28у.4х1	279	293	384	358
НТМ-РОР28у.5х1	347	293	452	358
НТМ-РОР28у.6х1	415	293	520	358
НТМ-РОР28у.7х1	483	293	588	358
НТМ-РОР28у.8х1	551	293	656	358
НТМ-РОР28у.9х1	619	293	724	358
НТМ-РОР28у.10х1	687	293	792	358
НТМ-РОР28у.1х2	75	579	180	644
НТМ-РОР28у.2х2	143	579	248	644
НТМ-РОР28у.3х2	211	579	316	644
НТМ-РОР28у.4х2	279	579	384	644
НТМ-РОР28у.5х2	347	579	452	644
НТМ-РОР28у.6х2	415	579	520	644
НТМ-РОР28у.7х2	483	579	588	644
НТМ-РОР28у.8х2	551	579	656	644
НТМ-РОР28у.9х2	619	579	724	644
НТМ-РОР28у.10х2	687	579	792	644
НТМ-РОР28у.1х3	75	865	180	930
НТМ-РОР28у.2х3	143	865	248	930
НТМ-РОР28у.3х3	211	865	316	930
НТМ-РОР28у.4х3	279	865	384	930
НТМ-РОР28у.5х3	347	865	452	930
НТМ-РОР28у.6х3	415	865	520	930
НТМ-РОР28у.7х3	483	865	588	930
НТМ-РОР28у.8х3	551	865	656	930
НТМ-РОР28у.9х3	619	865	724	930
НТМ-РОР28у.10х3	687	865	792	930
