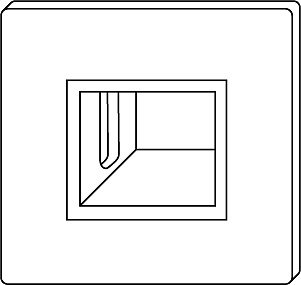

Рама монтажная универсальная НТМ-РМТФГ (толстостенная увеличенной глубины)

НТМ-РМТФГ - универсальная рама с увеличенной толщиной стенок с фланцем без отверстий. Подходит как для приварки к стальным перегородкам и перекрытиям, так и для крепления болтовым соединением к любой поверхности.

Заказать товар Задать вопрос

Функции:

герметизация кабелей или труб в переборках и палубах;
возможно размещение монтажной рамы под углом к перекрытию;
предотвращение проникновения огня, воды и газа в соседние помещения;
водо- и газонепроницаемость до 2,5 бар.

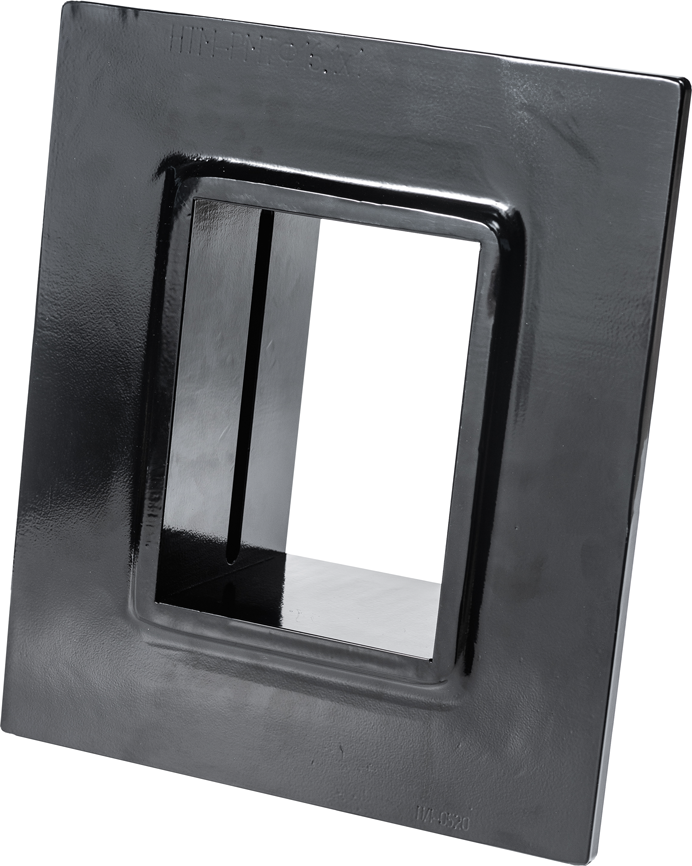

Конструкция: рама из стали с антикоррозионным покрытием. Число секций и их размеры зависят от количества и диаметра вводимых кабелей.
Уплотнительные секции отделены друг от друга вертикальными перегородками толщиной 10 мм. Горизонтальные перегородки увеличены до 20 мм для устойчивости рамы к повышенным нагрузкам.

Крепление:

сварка

Возможные типы покрытий:

антикоррозионный межоперационный грунт;
порошковое покрытие.

Условные обозначения рам НТМ-РМТФГ 10:

Общий чертеж рам НТМ-РМТФГ 10:

Таблица размеров рам НТМ-РМТФГ:

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ10.1х1	1	120	101	260	241	200	181
НТМ-РМТФГ10.2х1	2	120	101	390	241	330	181
НТМ-РМТФГ10.3х1	3	120	101	520	241	460	181
НТМ-РМТФГ10.4х1	4	120	101	650	241	590	181
НТМ-РМТФГ10.5х1	5	120	101	780	241	720	181
НТМ-РМТФГ10.6х1	6	120	101	910	241	850	181
НТМ-РМТФГ10.7х1	7	120	101	1040	241	980	181
НТМ-РМТФГ10.8х1	8	120	101	1170	241	1110	181
НТМ-РМТФГ10.9х1	9	120	101	1300	241	1240	181
НТМ-РМТФГ10.10х1	10	120	101	1430	241	1370	181
НТМ-РМТФГ10.1х2	2	120	101	260	352	200	292
НТМ-РМТФГ10.2х2	4	120	101	390	362	330	302
НТМ-РМТФГ10.3х2	6	120	101	520	362	460	302
НТМ-РМТФГ10.4х2	8	120	101	650	362	590	302
НТМ-РМТФГ10.5х2	10	120	101	780	362	720	302
НТМ-РМТФГ10.6х2	12	120	101	910	362	850	302
НТМ-РМТФГ10.7х2	14	120	101	1040	362	980	302
НТМ-РМТФГ10.8х2	16	120	101	1170	362	1110	302
НТМ-РМТФГ10.9х2	18	120	101	1300	362	1240	302
НТМ-РМТФГ10.10х2	20	120	101	1430	362	1370	302
НТМ-РМТФГ10.1х3	3	120	101	260	463	200	403
НТМ-РМТФГ10.2х3	6	120	101	390	483	330	423
НТМ-РМТФГ10.3х3	9	120	101	520	483	460	423
НТМ-РМТФГ10.4х3	12	120	101	650	483	590	423
НТМ-РМТФГ10.5х3	15	120	101	780	483	720	423
НТМ-РМТФГ10.6х3	18	120	101	910	483	850	423
НТМ-РМТФГ10.7х3	21	120	101	1040	483	980	423
НТМ-РМТФГ10.8х3	24	120	101	1170	483	1110	423
НТМ-РМТФГ10.9х3	27	120	101	1300	483	1240	423
НТМ-РМТФГ10.10х3	30	120	101	1430	483	1370	423

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ16.1х1	1	120	160	260	300	200	240
НТМ-РМТФГ16.2х1	2	120	160	390	300	330	240
НТМ-РМТФГ16.3х1	3	120	160	520	300	460	240
НТМ-РМТФГ16.4х1	4	120	160	650	300	590	240
НТМ-РМТФГ16.5х1	5	120	160	780	300	720	240
НТМ-РМТФГ16.6х1	6	120	160	910	300	850	240
НТМ-РМТФГ16.7х1	7	120	160	1040	300	980	240
НТМ-РМТФГ16.8х1	8	120	160	1170	300	1110	240
НТМ-РМТФГ16.9х1	9	120	160	1300	300	1240	240
НТМ-РМТФГ16.10х1	10	120	160	1430	300	1370	240
НТМ-РМТФГ16.1х2	2	120	160	260	470	200	410
НТМ-РМТФГ16.2х2	4	120	160	390	480	330	420
НТМ-РМТФГ16.3х2	6	120	160	520	480	460	420
НТМ-РМТФГ16.4х2	8	120	160	650	480	590	420
НТМ-РМТФГ16.5х2	10	120	160	780	480	720	420
НТМ-РМТФГ16.6х2	12	120	160	910	480	850	420
НТМ-РМТФГ16.7х2	14	120	160	1040	480	980	420
НТМ-РМТФГ16.8х2	16	120	160	1170	480	1110	420
НТМ-РМТФГ16.9х2	18	120	160	1300	480	1240	420
НТМ-РМТФГ16.10х2	20	120	160	1430	480	1370	420
НТМ-РМТФГ16.1х3	3	120	160	260	640	200	580
НТМ-РМТФГ16.2х3	6	120	160	390	660	330	600
НТМ-РМТФГ16.3х3	9	120	160	520	660	460	600
НТМ-РМТФГ16.4х3	12	120	160	650	660	590	600
НТМ-РМТФГ16.5х3	15	120	160	780	660	720	600
НТМ-РМТФГ16.6х3	18	120	160	910	660	850	600
НТМ-РМТФГ16.7х3	21	120	160	1040	660	980	600
НТМ-РМТФГ16.8х3	24	120	160	1170	660	1110	600
НТМ-РМТФГ16.9х3	27	120	160	1300	660	1240	600
НТМ-РМТФГ16.10х3	30	120	160	1430	660	1370	600

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ22.1х1	1	120	218	260	358	200	298
НТМ-РМТФГ22.2х1	2	120	218	390	358	330	298
НТМ-РМТФГ22.3х1	3	120	218	520	358	460	298
НТМ-РМТФГ22.4х1	4	120	218	650	358	590	298
НТМ-РМТФГ22.5х1	5	120	218	780	358	720	298
НТМ-РМТФГ22.6х1	6	120	218	910	358	850	298
НТМ-РМТФГ22.7х1	7	120	218	1040	358	980	298
НТМ-РМТФГ22.8х1	8	120	218	1170	358	1110	298
НТМ-РМТФГ22.9х1	9	120	218	1300	358	1240	298
НТМ-РМТФГ22.10х1	10	120	218	1430	358	1370	298
НТМ-РМТФГ22.1х2	2	120	218	260	586	200	526
НТМ-РМТФГ22.2х2	4	120	218	390	596	330	536
НТМ-РМТФГ22.3х2	6	120	218	520	596	460	536
НТМ-РМТФГ22.4х2	8	120	218	650	596	590	536
НТМ-РМТФГ22.5х2	10	120	218	780	596	720	536
НТМ-РМТФГ22.6х2	12	120	218	910	596	850	536
НТМ-РМТФГ22.7х2	14	120	218	1040	596	980	536
НТМ-РМТФГ22.8х2	16	120	218	1170	596	1110	536
НТМ-РМТФГ22.9х2	18	120	218	1300	596	1240	536
НТМ-РМТФГ22.10х2	20	120	218	1430	596	1370	536
НТМ-РМТФГ22.1х3	3	120	218	260	814	200	754
НТМ-РМТФГ22.2х3	6	120	218	390	834	330	774
НТМ-РМТФГ22.3х3	9	120	218	520	834	460	774
НТМ-РМТФГ22.4х3	12	120	218	650	834	590	774
НТМ-РМТФГ22.5х3	15	120	218	780	834	720	774
НТМ-РМТФГ22.6х3	18	120	218	910	834	850	774
НТМ-РМТФГ22.7х3	21	120	218	1040	834	980	774
НТМ-РМТФГ22.8х3	24	120	218	1170	834	1110	774
НТМ-РМТФГ22.9х3	27	120	218	1300	834	1240	774
НТМ-РМТФГ22.10х3	30	120	218	1430	834	1370	774

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ28.1х1	1	120	278	260	418	200	358
НТМ-РМТФГ28.2х1	2	120	278	390	418	330	358
НТМ-РМТФГ28.3х1	3	120	278	520	418	460	358
НТМ-РМТФГ28.4х1	4	120	278	650	418	590	358
НТМ-РМТФГ28.5х1	5	120	278	780	418	720	358
НТМ-РМТФГ28.6х1	6	120	278	910	418	850	358
НТМ-РМТФГ28.7х1	7	120	278	1040	418	980	358
НТМ-РМТФГ28.8х1	8	120	278	1170	418	1110	358
НТМ-РМТФГ28.9х1	9	120	278	1300	418	1240	358
НТМ-РМТФГ28.10х1	10	120	278	1430	418	1370	358
НТМ-РМТФГ28.1х2	2	120	278	260	706	200	646
НТМ-РМТФГ28.2х2	4	120	278	390	716	330	656
НТМ-РМТФГ28.3х2	6	120	278	520	716	460	656
НТМ-РМТФГ28.4х2	8	120	278	650	716	590	656
НТМ-РМТФГ28.5х2	10	120	278	780	716	720	656
НТМ-РМТФГ28.6х2	12	120	278	910	716	850	656
НТМ-РМТФГ28.7х2	14	120	278	1040	716	980	656
НТМ-РМТФГ28.8х2	16	120	278	1170	716	1110	656
НТМ-РМТФГ28.9х2	18	120	278	1300	716	1240	656
НТМ-РМТФГ28.10х2	20	120	278	1430	716	1370	656
НТМ-РМТФГ28.1х3	3	120	278	260	994	200	934
НТМ-РМТФГ28.2х3	6	120	278	390	1014	330	954
НТМ-РМТФГ28.3х3	9	120	278	520	1014	460	954
НТМ-РМТФГ28.4х3	12	120	278	650	1014	590	954
НТМ-РМТФГ28.5х3	15	120	278	780	1014	720	954
НТМ-РМТФГ28.6х3	18	120	278	910	1014	850	954
НТМ-РМТФГ28.7х3	21	120	278	1040	1014	980	954
НТМ-РМТФГ28.8х3	24	120	278	1170	1014	1110	954
НТМ-РМТФГ28.9х3	27	120	278	1300	1014	1240	954
НТМ-РМТФГ28.10х3	30	120	278	1430	1014	1370	954

Рама монтажная универсальная уменьшенная НТМ-РМТФГу (толстостенная увеличенной глубины)

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ10у.1х1	1	60	101	200	241	140	181
НТМ-РМТФГ10у.2х1	2	60	101	270	241	210	181
НТМ-РМТФГ10у.3х1	3	60	101	340	241	280	181
НТМ-РМТФГ10у.4х1	4	60	101	410	241	350	181
НТМ-РМТФГ10у.5х1	5	60	101	480	241	420	181
НТМ-РМТФГ10у.6х1	6	60	101	550	241	490	181
НТМ-РМТФГ10у.7х1	7	60	101	620	241	560	181
НТМ-РМТФГ10у.8х1	8	60	101	690	241	630	181
НТМ-РМТФГ10у.9х1	9	60	101	760	241	700	181
НТМ-РМТФГ10у.10х1	10	60	101	830	241	770	181
НТМ-РМТФГ10у.1х2	2	60	101	200	352	140	292
НТМ-РМТФГ10у.2х2	4	60	101	270	362	210	302
НТМ-РМТФГ10у.3х2	6	60	101	340	362	280	302
НТМ-РМТФГ10у.4х2	8	60	101	410	362	350	302
НТМ-РМТФГ10у.5х2	10	60	101	480	362	420	302
НТМ-РМТФГ10у.6х2	12	60	101	550	362	490	302
НТМ-РМТФГ10у.7х2	14	60	101	620	362	560	302
НТМ-РМТФГ10у.8х2	16	60	101	690	362	630	302
НТМ-РМТФГ10у.9х2	18	60	101	760	362	700	302
НТМ-РМТФГ10у.10х2	20	60	101	830	362	770	302
НТМ-РМТФГ10у.1х3	3	60	101	200	463	140	403
НТМ-РМТФГ10у.2х3	6	60	101	270	483	210	423
НТМ-РМТФГ10у.3х3	9	60	101	340	483	280	423
НТМ-РМТФГ10у.4х3	12	60	101	410	483	350	423
НТМ-РМТФГ10у.5х3	15	60	101	480	483	420	423
НТМ-РМТФГ10у.6х3	18	60	101	550	483	490	423
НТМ-РМТФГ10у.7х3	21	60	101	620	483	560	423
НТМ-РМТФГ10у.8х3	24	60	101	690	483	630	423
НТМ-РМТФГ10у.9х3	27	60	101	760	483	700	423
НТМ-РМТФГ10у.10х3	30	60	101	830	483	770	423

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ16у.1х1	1	60	160	200	300	140	240
НТМ-РМТФГ16у.2х1	2	60	160	270	300	210	240
НТМ-РМТФГ16у.3х1	3	60	160	340	300	280	240
НТМ-РМТФГ16у.4х1	4	60	160	410	300	350	240
НТМ-РМТФГ16у.5х1	5	60	160	480	300	420	240
НТМ-РМТФГ16у.6х1	6	60	160	550	300	490	240
НТМ-РМТФГ16у.7х1	7	60	160	620	300	560	240
НТМ-РМТФГ16у.8х1	8	60	160	690	300	630	240
НТМ-РМТФГ16у.9х1	9	60	160	760	300	700	240
НТМ-РМТФГ16у.10х1	10	60	160	830	300	770	240
НТМ-РМТФГ16у.1х2	2	60	160	200	470	140	410
НТМ-РМТФГ16у.2х2	4	60	160	270	480	210	420
НТМ-РМТФГ16у.3х2	6	60	160	340	480	280	420
НТМ-РМТФГ16у.4х2	8	60	160	410	480	350	420
НТМ-РМТФГ16у.5х2	10	60	160	480	480	420	420
НТМ-РМТФГ16у.6х2	12	60	160	550	480	490	420
НТМ-РМТФГ16у.7х2	14	60	160	620	480	560	420
НТМ-РМТФГ16у.8х2	16	60	160	690	480	630	420
НТМ-РМТФГ16у.9х2	18	60	160	760	480	700	420
НТМ-РМТФГ16у.10х2	20	60	160	830	480	770	420
НТМ-РМТФГ16у.1х3	3	60	160	200	640	140	580
НТМ-РМТФГ16у.2х3	6	60	160	270	660	210	600
НТМ-РМТФГ16у.3х3	9	60	160	340	660	280	600
НТМ-РМТФГ16у.4х3	12	60	160	410	660	350	600
НТМ-РМТФГ16у.5х3	15	60	160	480	660	420	600
НТМ-РМТФГ16у.6х3	18	60	160	550	660	490	600
НТМ-РМТФГ16у.7х3	21	60	160	620	660	560	600
НТМ-РМТФГ16у.8х3	24	60	160	690	660	630	600
НТМ-РМТФГ16у.9х3	27	60	160	760	660	700	600
НТМ-РМТФГ16у.10х3	30	60	160	830	660	770	600

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ22у.1х1	1	60	218	200	358	140	298
НТМ-РМТФГ22у.2х1	2	60	218	270	358	210	298
НТМ-РМТФГ22у.3х1	3	60	218	340	358	280	298
НТМ-РМТФГ22у.4х1	4	60	218	410	358	350	298
НТМ-РМТФГ22у.5х1	5	60	218	480	358	420	298
НТМ-РМТФГ22у.6х1	6	60	218	550	358	490	298
НТМ-РМТФГ22у.7х1	7	60	218	620	358	560	298
НТМ-РМТФГ22у.8х1	8	60	218	690	358	630	298
НТМ-РМТФГ22у.9х1	9	60	218	760	358	700	298
НТМ-РМТФГ22у.10х1	10	60	218	830	358	770	298
НТМ-РМТФГ22у.1х2	2	60	218	200	586	140	526
НТМ-РМТФГ22у.2х2	4	60	218	270	596	210	536
НТМ-РМТФГ22у.3х2	6	60	218	340	596	280	536
НТМ-РМТФГ22у.4х2	8	60	218	410	596	350	536
НТМ-РМТФГ22у.5х2	10	60	218	480	596	420	536
НТМ-РМТФГ22у.6х2	12	60	218	550	596	490	536
НТМ-РМТФГ22у.7х2	14	60	218	620	596	560	536
НТМ-РМТФГ22у.8х2	16	60	218	690	596	630	536
НТМ-РМТФГ22у.9х2	18	60	218	760	596	700	536
НТМ-РМТФГ22у.10х2	20	60	218	830	596	770	536
НТМ-РМТФГ22у.1х3	3	60	218	200	814	140	754
НТМ-РМТФГ22у.2х3	6	60	218	270	834	210	774
НТМ-РМТФГ22у.3х3	9	60	218	340	834	280	774
НТМ-РМТФГ22у.4х3	12	60	218	410	834	350	774
НТМ-РМТФГ22у.5х3	15	60	218	480	834	420	774
НТМ-РМТФГ22у.6х3	18	60	218	550	834	490	774
НТМ-РМТФГ22у.7х3	21	60	218	620	834	560	774
НТМ-РМТФГ22у.8х3	24	60	218	690	834	630	774
НТМ-РМТФГ22у.9х3	27	60	218	760	834	700	774
НТМ-РМТФГ22у.10х3	30	60	218	830	834	770	774

Обозначение рам	Кол-во секций в ряду	Размеры секции внутренние, мм		Размеры рамы внешние, мм		Размер монтажного проема в стене, мм
Обозначение рам	Кол-во секций в ряду	l	h	L	H	Ширина	Высота
НТМ-РМТФГ28у.1х1	1	60	278	200	418	140	358
НТМ-РМТФГ28у.2х1	2	60	278	270	418	210	358
НТМ-РМТФГ28у.3х1	3	60	278	340	418	280	358
НТМ-РМТФГ28у.4х1	4	60	278	410	418	350	358
НТМ-РМТФГ28у.5х1	5	60	278	480	418	420	358
НТМ-РМТФГ28у.6х1	6	60	278	550	418	490	358
НТМ-РМТФГ28у.7х1	7	60	278	620	418	560	358
НТМ-РМТФГ28у.8х1	8	60	278	690	418	630	358
НТМ-РМТФГ28у.9х1	9	60	278	760	418	700	358
НТМ-РМТФГ28у.10х1	10	60	278	830	418	770	358
НТМ-РМТФГ28у.1х2	2	60	278	200	706	140	646
НТМ-РМТФГ28у.2х2	4	60	278	270	716	210	656
НТМ-РМТФГ28у.3х2	6	60	278	340	716	280	656
НТМ-РМТФГ28у.4х2	8	60	278	410	716	350	656
НТМ-РМТФГ28у.5х2	10	60	278	480	716	420	656
НТМ-РМТФГ28у.6х2	12	60	278	550	716	490	656
НТМ-РМТФГ28у.7х2	14	60	278	620	716	560	656
НТМ-РМТФГ28у.8х2	16	60	278	690	716	630	656
НТМ-РМТФГ28у.9х2	18	60	278	760	716	700	656
НТМ-РМТФГ28у.10х2	20	60	278	830	716	770	656
НТМ-РМТФГ28у.1х3	3	60	278	200	994	140	934
НТМ-РМТФГ28у.2х3	6	60	278	270	1014	210	954
НТМ-РМТФГ28у.3х3	9	60	278	340	1014	280	954
НТМ-РМТФГ28у.4х3	12	60	278	410	1014	350	954
НТМ-РМТФГ28у.5х3	15	60	278	480	1014	420	954
НТМ-РМТФГ28у.6х3	18	60	278	550	1014	490	954
НТМ-РМТФГ28у.7х3	21	60	278	620	1014	560	954
НТМ-РМТФГ28у.8х3	24	60	278	690	1014	630	954
НТМ-РМТФГ28у.9х3	27	60	278	760	1014	700	954
НТМ-РМТФГ28у.10х3	30	60	278	830	1014	770	954

Заказать товар

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Вернуться к списку

Пожарное оборудование

Дорожные знаки

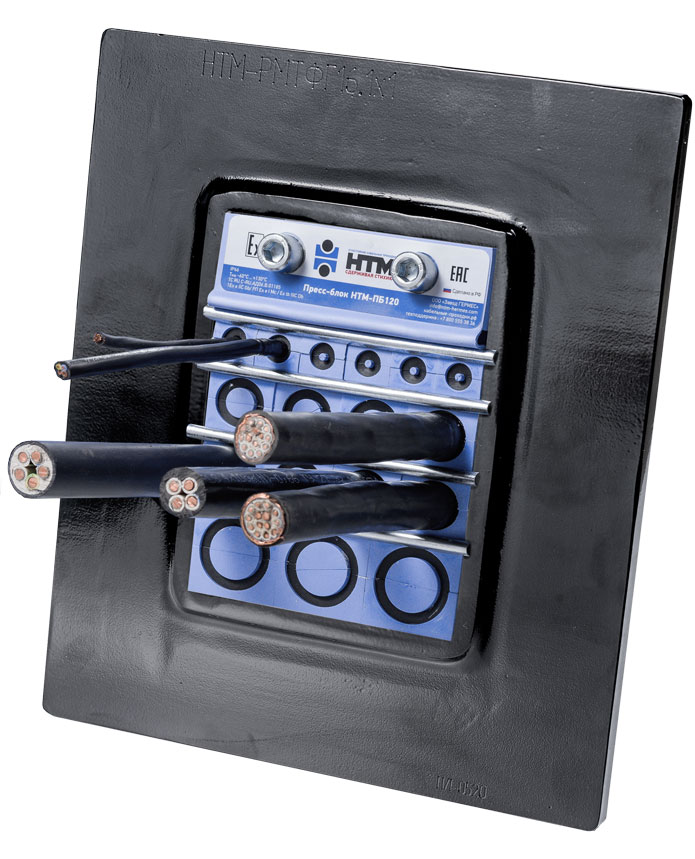

Рама монтажная универсальная НТМ-РМТФГ (толстостенная увеличенной глубины)

ПОЖАРНОЕ
ОБОРУДОВАНИЕ

ДОРОЖНЫЕ
ЗНАКИ

Рама монтажная универсальная НТМ-РМТФГ (толстостенная увеличенной глубины)

ПОЖАРНОЕ ОБОРУДОВАНИЕ

ДОРОЖНЫЕ ЗНАКИ

ПОЖАРНОЕ
ОБОРУДОВАНИЕ

ДОРОЖНЫЕ
ЗНАКИ
