Сечение заземляющего провода: 16 мм2
Кол-во заземляющих зажимов: 5
Длина провода между фазами: 0,8 м
Длина заземляющего спуска: 9 м
Общая длина провода: 12,2 м
Длина штанги с зажимом: 320 мм

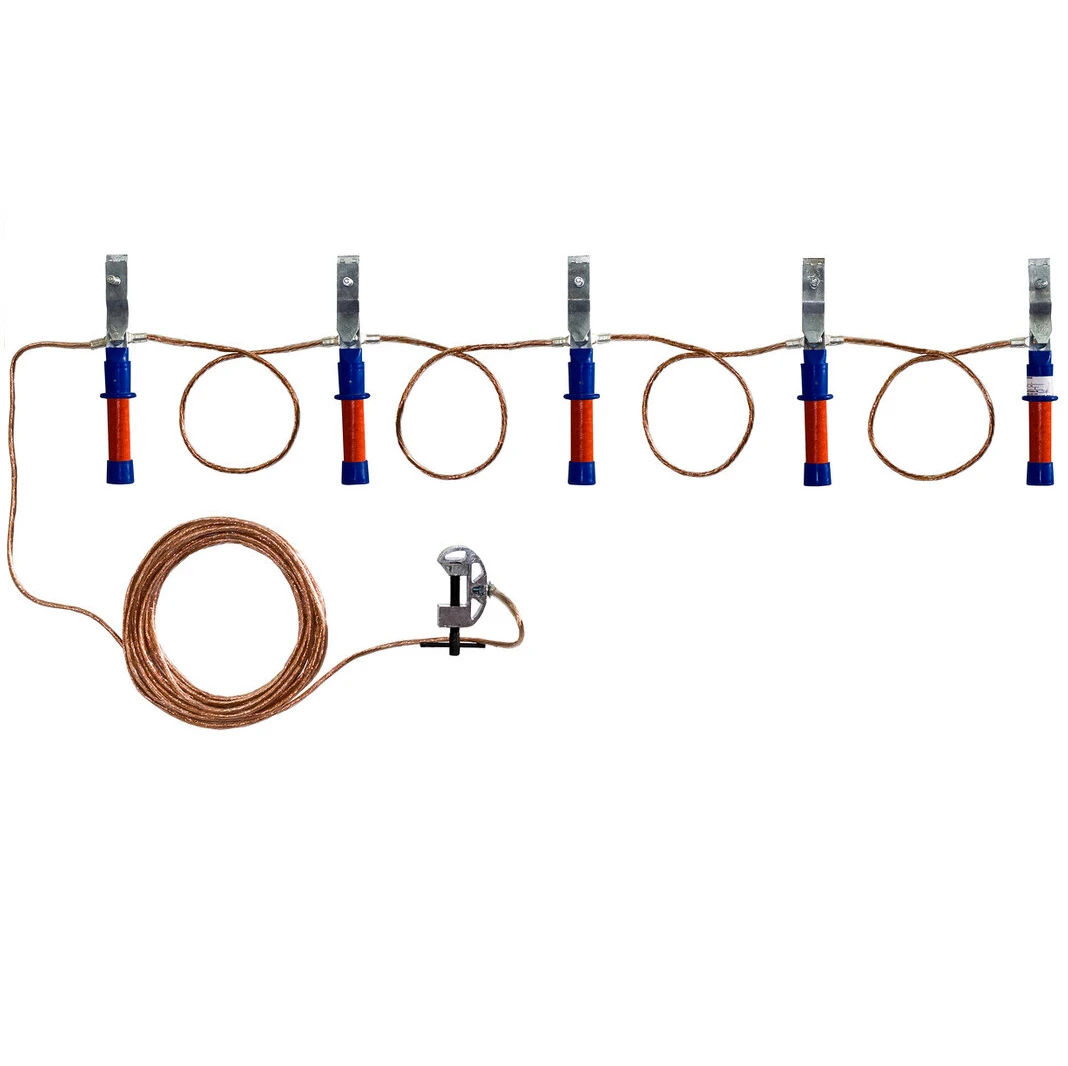

Переносные заземления ЗПЛ обеспечивают надежное и быстрое заземление фазных проводов ВЛ.
Заземление состоит из:
1. Кабеля с жилой из медных проволок в прозрачной полиуретановой изоляции, сохраняющей эластичные свойства и не разрушающейся при температуре от -50 до +50 °С.
2. Струбцины типа прищепка (пружинный зажим, изготовленный из прочной оцинкованной стали, обеспечивает сильный и надежный захват, предотвращая случайное соскальзывание или отсоединение.
Размеры: Длина: 18 см
Ширина: 30 мм
Посадочное место для кабеля: 20 мм
Зев: 20 мм
Струбцина оснащена ребрами жесткости для повышения прочность зажима, предотвращая деформацию и обеспечивая надежную фиксацию даже при больших нагрузках. Для предотвращения возникновения термопары концы кабеля закреплены в медные луженные наконечники и обжаты при помощи шестигранной матрицы. В местах излома кабель защищен термоусаживаемой прозрачной трубкой (применение пружины не допускается).
Струбцина заземляющего спуска изготовлена из алюминиевого сплава методом экструзии. Размер зева струбцины 40 мм, размеры контактной части струбцины - 30х35 мм. Крепление прижимного винта с помощью только накатанной резьбы в алюминии запрещено. Диаметр винта - 14 мм. Винт должен быть надежно закреплен к струбцине, фиксация происходит с помощью 2х накладных гаек. Винт изготавливается из вороненой стали. Струбцина заземляющего спуска оснащена механизмом поворота и фиксации (воротком) изготовленным из диэлектрического, ударопрочного, морозостойкого материала (металл не допускается), длина - 70 мм, высота 20 мм, ширина 24 мм).
Изолирующая стеклопластиковая не съемная штанга типа ШЗП изготовлена из электроизоляционного, ударопрочного, морозостойкого пластика. Конструкция зажимов переносных заземлений должна обеспечивать их легкую и надежную установку этих зажимов на токоведущие части электроустановок и последующее их закрепление, а также снятие с токоведущих частей. Изолирующая часть и рукоятка, изготовлена из стеклопластика на основе полиэфирной смолы, имеющие УФ защиту. Применяемый профиль не подвержен влиянию резких перепадов температур, а также не требует ежесезонного покрытия лакокрасочными материалами. На конце штанги имеется жесткая несъемная заглушка, закрывающая профиль шириной - 30 мм, которая предотвращает попадание пыли и влаги. Ограничительное кольцо изготовлено из диэлектрического, противоударного, морозостойкого пластика, жестко закреплено, предотвращает попадание руки на изолирующую часть указателя. Диаметр кольца составляет - 55 мм, толщина - 5 мм, диаметр кольца больше диаметра рукоятки и изолирующей части на 20 мм.
Под кольцом отфрезерован паз, для жесткой фиксации кольца.
- Интервал рабочих температур от - 50 до + 50 °С
- Срок эксплуатации не менее 10 лет.
- Наличие сертификата соответствия.
- Гарантия не менее 24 месяцев.
