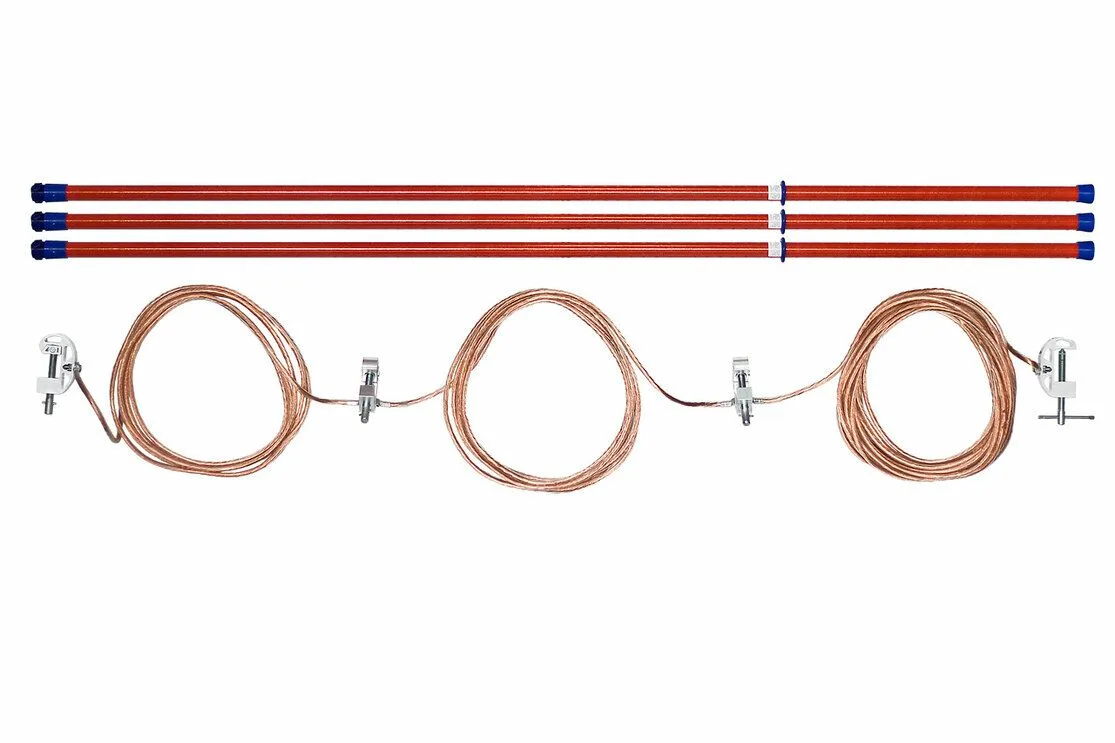

Заземление состоит из:
1.Кабеля с жилой из медных проволок в прозрачной полиуретановой изоляции, сохраняющей эластичные свойства и не разрушающейся при температуре от -50 до +50 °С.
2. Струбцины изготовлены из алюминиевого сплава методом экструзии. Размер зева струбцины - 40 мм, размеры контактной части струбцины - 30х35 мм. Крепление прижимного винта с помощью только накатанной резьбы в алюминии запрещено. Диаметр винта - 14 мм. Винт должен быть надежно закреплен к струбцине, фиксация происходит с помощью 2х накладных гаек. Крепление прижимного винта с помощью только накатанной резьбы в алюминии запрещено. Винт изготавливается из вороненой стали. Для предотвращает возникновение термопары концы кабеля закреплены в медные луженные наконечники и обжаты при помощи шестигранной матрицы. В местах излома кабель защищен термоусаживаемой прозрачной трубкой (применение пружины не допускается).
Струбцина заземляющего спуска оснащена механизмом поворота и фиксации (воротком) изготовленным из диэлектрического, ударопрочного, морозостойкого материала (металл не допускается), (длина - 70 мм, высота - 20 мм, ширина - 24 мм).
Для предотвращения возникновения термопары концы кабеля закреплены в медные луженные наконечники и обжаты при помощи шестигранной матрицы. В местах излома кабель защищен термоусаживаемой прозрачной трубкой (применение пружины не допускается).
3. Изолирующая стеклопластиковая штанга типа ШЗП изготовлена из электроизоляционного, ударопрочного, морозостойкого пластика. Конструкция пружинной головки штанг переносных заземлений обеспечивать их легкое и надежное разъемное соединение с фазными зажимами, установку этих зажимов на токоведущие части электроустановок и последующее их закрепление, а также снятие с токоведущих частей. Изолирующая часть и рукоятка, изготовлена из стеклопластика на основе полиэфирной смолы, имеющие УФ защиту.
Применяемый профиль не подвержен влиянию резких перепадов температур, а также не требует ежесезонного покрытия лакокрасочными материалами.
На конце штанги имеется жесткая несъемная заглушка, закрывающая профиль шириной - 30 мм, которая предотвращает попадание пыли и влаги. Ограничительное кольцо изготовлено из диэлектрического, противоударного, морозостойкого пластика, жестко закреплено, предотвращает попадание руки на изолирующую часть указателя. Диаметр кольца составляет - 55 мм, толщина - 5 мм, диаметр кольца больше диаметра рукоятки и изолирующей части на 20 мм.
Под кольцом отфрезерован паз, для жесткой фиксации кольца.
- Ток термической стойкости в течении 3 с 5,1 кА
- Ток динамической стойкости 31,0 кА
- Интервал рабочих температур от - 50 до + 50 °С,
- Срок эксплуатации 10 лет.
- Наличие сертификата соответствия.
- Гарантия 24 месяцев
По запросу заказчика изделие может быть укомплектовано фазным зажимом комбинированного типа- прищепка, см. фото № 2
