Назначение и совместимость

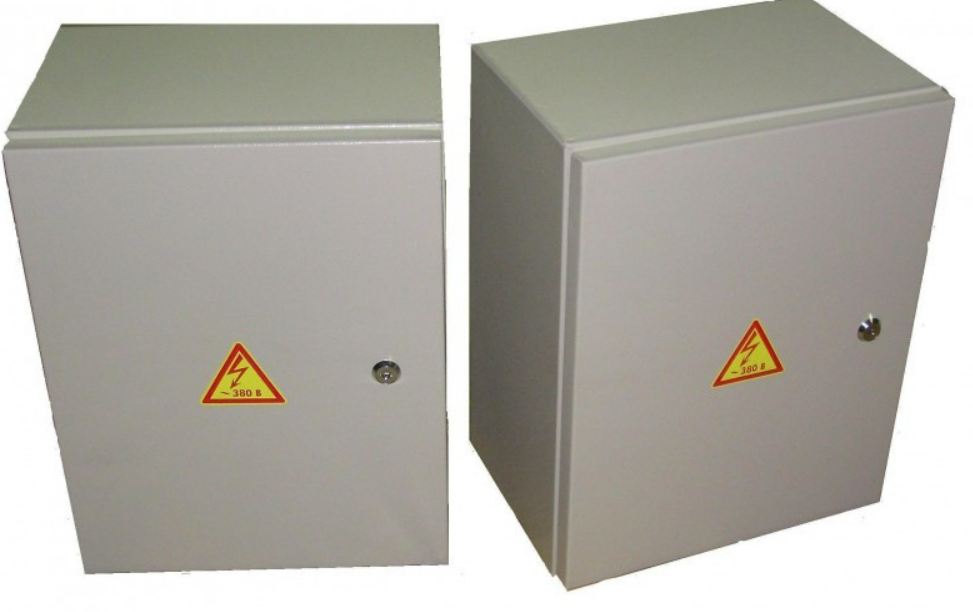

Устройство «Ответ» служит для дистанционного запуска сирен (например, промышленных сирен С-40С, С-28) и управления нагрузкой. Работает от сигналов, поступающих по телефонным линиям связи от следующих аппаратов: БОУ КТС оповещения П-166, СЭ, ОБ-5 и УДУФ.
Электропитание и энергопотребление
Напряжение питания зависит от исполнения: ~380 В (±10%; -15%) или ~220 В (±10%; -15%), частота 50 Гц ±2%.
Потребляемый ток (без нагрузки) не более 0,65 А от сети 380/220 В. Потребляемый ток от линии связи не более 0,5 А.
Параметры линии связи и приема сигналов
- сопротивление шлейфа не более 3000 Ом;
- сопротивление изоляции между проводами линии и между каждым проводом и «нулем» не менее 20 кОм;
- емкостью между проводами и между каждым проводом и «нулем» не более 0,6 мкФ.
При получении сигнала дистанционного управления устройство запуска сирен «Ответ» производит:
- отбор линии связи до окончания сигнала дистанционного управления;
- выдачу в линию связи сигнала подтверждения («ответ») о приеме сигнала управления. Длительность сигнала подтверждения («ответ») от 200 до 500 мс, а амплитуда от 50 до 90 В положительной полярности.
Функционирование при получении сигнала
При получении сигнала дистанционного управления устройство:
-
Осуществляет захват линии связи на время действия сигнала.
-
Отправляет ответный сигнал подтверждения («Ответ») в линию длительностью 200–500 мс и амплитудой 50–90 В.
Подключение нагрузки и режимы работы
Устройство обеспечивает подключение нагрузки мощностью до 5 кВт к сети ~380/220 В. В зависимости от команды, нагрузка подключается к сети непрерывно или прерывисто. Предусмотрена возможность местного подключения нагрузки.
Дополнительные функции и эксплуатационные характеристики
Телефонная связь: Позволяет организовать голосовую связь между операторами по линии связи до передачи сигнала управления.
Режим работы: Круглосуточный дежурный режим.
Время работы: Время непрерывного подключения нагрузки - 3,5 мин ±20 с. Количество циклов включения не ограничено.
Масса: Не более 8 кг (погрешность измерения ±5%).
Соответствие: Изделие соответствует требованиям Технических Условий (ТУ) и конструкторской документации (КД).
Аббревиатуры, использованные в тексте
БОУ - блок оконечных устройств,
КТС - комплекс технических средств,
ОБ-5 - блок оконечный пятилинейный (П-164-Б),
УДУФ - устройство дистанционного управления Федорова.
Технические характеристики
|
Номинальное напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Габаритные размеры, мм |
550х266х205 |
|
Масса, кг, не более |
12 |
