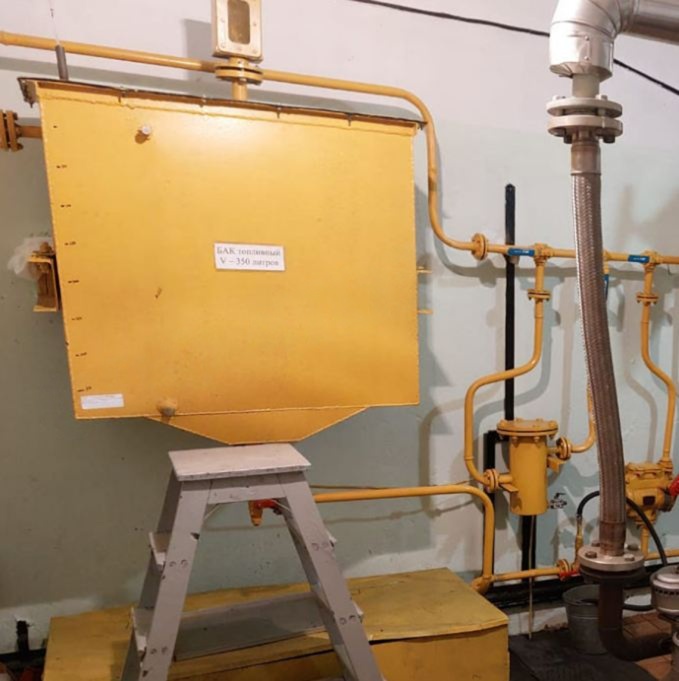

Установка баков по нормативу:
- Бак топливный Б (ОЗ) 0,3 должен быть закреплен на раме, от пола на высоте 900 мм.
- Бак топливный Б (ОЗ) 0,5 должен быть закреплен на раме, от пола на высоте 900 мм.
- Бак топливный Б (ОЗ) 1 должен быть закреплен на раме, от пола на высоте 1100 мм.
- Бак топливный Б (ОЗ) 2 должен быть закреплен на раме, от пола на высоте 700 мм.

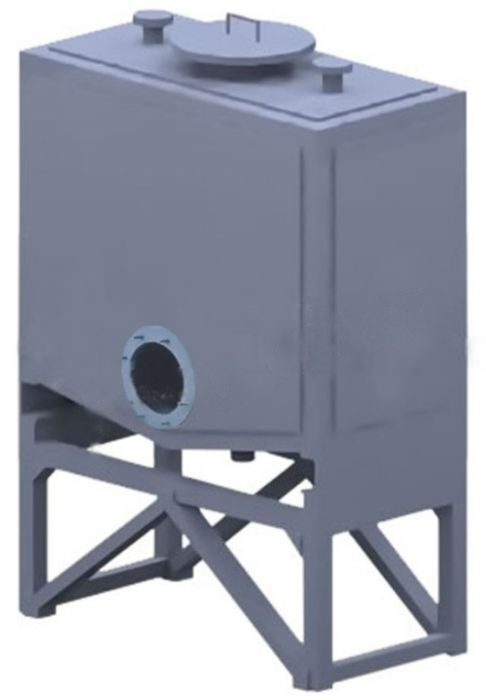

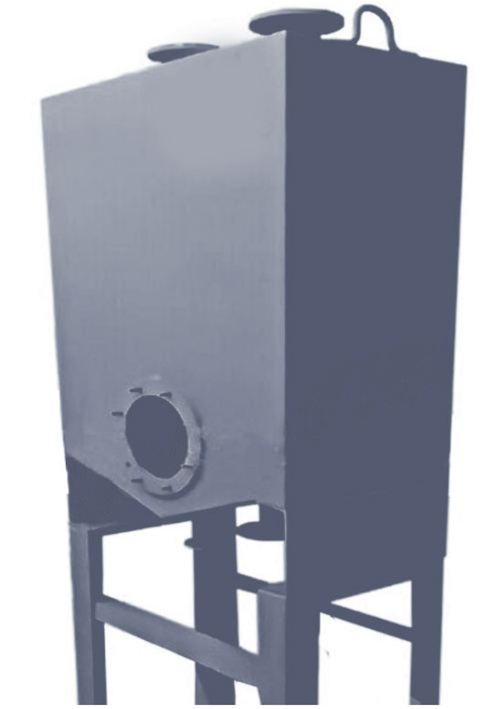

Специфика изготовления баков топливных Б (Бт) (ОЗ)
Конструкция и объёмы:
- Материал: листовая сталь.
- Форма:
- Объёмы 0.3, 0.5, 1, 2 м³ - пятиугольные с зауженным низом.
- Объём 10 м³ - цилиндрическая цистерна (диаметр 2200 мм).
- Крышка: съёмная (на болтах) для осмотра и очистки.
Оснащение патрубками:
- Заливной патрубок: сверху.
- Патрубки подачи топлива: снизу (2 шт. для баков 10 м³).
- «Дыхательный» патрубок: для вентиляции.
Маркировка бака
На специальном шильдике наносится маркировка:
- Логотип завода, название ООО «Опытный завод оборудования защитных сооружений».
- Дата выпуска.
- Заводской номер.
- Номер ТУ.
- Номинальное значение.
Баки топливные обертываются ингибированной пленкой для предохранения от коррозии. Доставляются любым транспортом.
Условное обозначение
Технические характеристики баков для ДЭС
|
Наименование параметра |
Обозначение бака |
|||
|
Габариты: |
Б(ОЗ)-0,3 |
Б(ОЗ)-0,5 |
Б(ОЗ)-1,0 |
Б(ОЗ)-1,4 |
|
Высота, мм |
2000 |
2172 |
2372 |
2372 |
|
Длина, мм |
700 |
800 |
1200 |
1400 |
|
Ширина, мм |
400 |
700 |
700 |
850 |
|
Объем, м³ |
0,3 |
0,5 |
1,0 |
1,4 |
|
Масса, кг |
280 |
350 |
445 |
539 |
