Рабочее напряжение: 220 кВ
Длина изолир. части: 2500 мм
Длина рукоятки: 800 мм
Общая длина штанги: 3300 мм
Масса: 2 кг

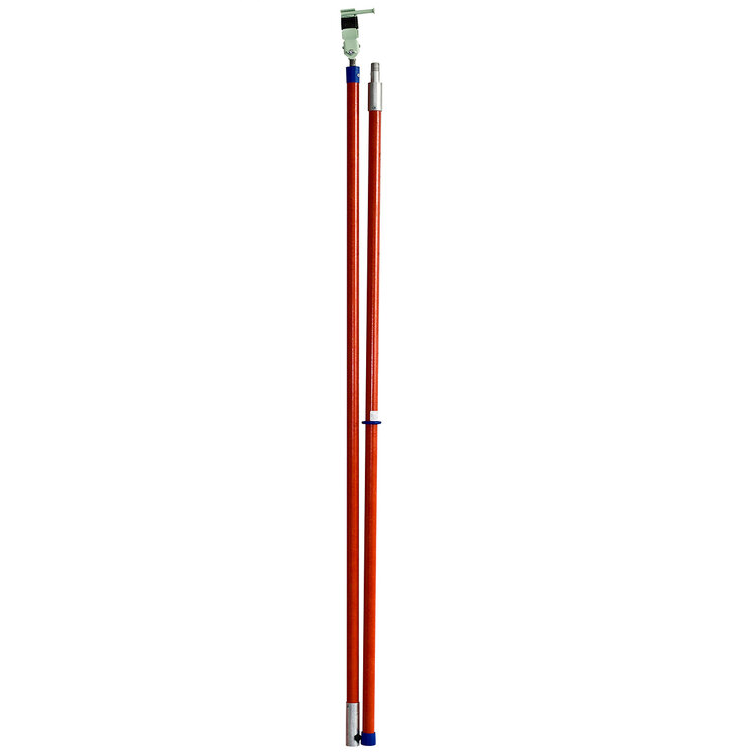

ШОУ 220Д - область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
Предназначена для оперативной работы в электроустановках постоянного и переменного тока частотой 50 Гц напряжением до 220 кВ для управления разъединителями, установки деталей, разрядников и т.д.
Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок.
Все штанги состоят из трех основных частей:
- Рабочая часть. Это наконечник, которым выполняются различные работы на токоведущих участках. У оперативной штанги он выполнен из металла и может иметь различную форму. На конце измерительной штанги стоит измерительная головка.
- Изолирующая часть. Защищает человека от действующего напряжения электроустановки. Состоит из таких изоляционных материалов. Насколько длинной будет изолирующая часть зависит от напряжения, с которым будут работать этой штангой. Основные требования: ток утечки должен быть меньше допустимого значения, а также должна быть обеспечена механическая защита рук человека от опасного приближения к токоведущим частям. Длина подбирается так, чтобы рука человека не испытывала нагрузку более восьми килограмм.
- Ручка отделена от остальной конструкции специальным ограничительным кольцом, диаметр которого на 5–20 мм больше ее диаметра. Это сделано для того, чтобы рука оператора случайным образом не оказалась в опасной зоне инструмента.
