РП-100

Регенеративный патрон РП-100 предназначен для поддержания безопасного уровня кислорода в воздушной среде защитных сооружений гражданской обороны при активации режима регенерации.

Устройство применяется на объектах, требующих полной герметизации и защиты людей от опасных химических и радиоактивных веществ:

• атомные электростанции (АЭС);
• химические производства;
• предприятия по переработке токсичных материалов;
• объекты хранения или уничтожения химического оружия.

Патрон обеспечивает жизнеобеспечение в условиях ЧС, техногенных катастроф или промышленных аварий, связанных с загрязнением воздуха.

Конструктивные требования РП-100

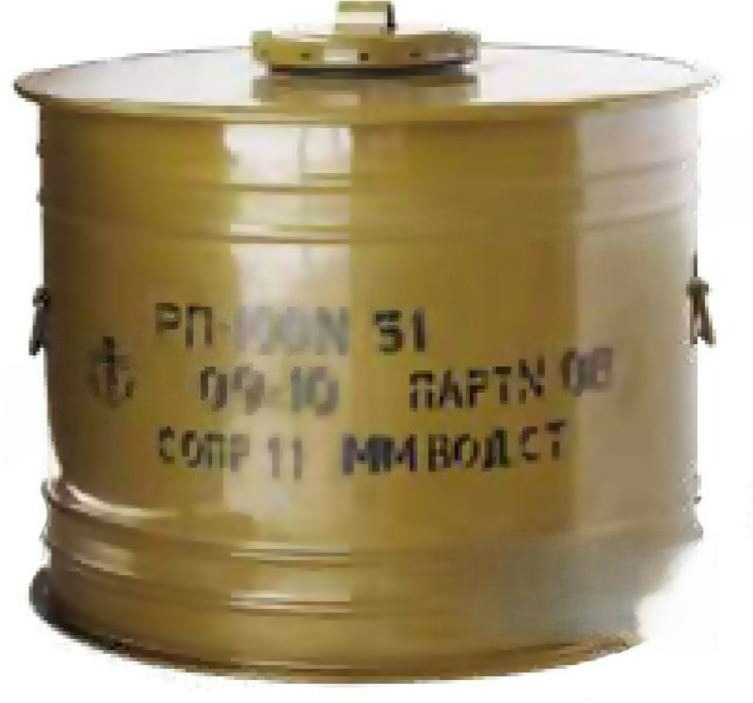

Патрон выполнен в виде цилиндрического металлического корпуса со светло-зеленым эмалевым покрытием, снабженного съемной крышкой и днищем.

Конструктивные особенности:

• На торцевой части корпуса расположено входное отверстие для воздуха.
• На крышке предусмотрено выходное отверстие.
• В днище выполнено отверстие для соединения с другими патронами (при каскадном монтаже в составе фильтровентиляционной системы).

Все отверстия герметично закрываются заглушками с уплотнительными прокладками.

Работа патронов РП-100

Регенеративный патрон РП-100 предназначен исключительно для поглощения диоксида углерода (CO₂), образующегося в процессе дыхания людей. В отличие от регенеративного патрона РП-2, устройство не вырабатывает кислород, что требует дополнительного оснащения защитного сооружения кислородными баллонами, размещаемыми в отдельном помещении.

Принцип работы:

1. Воздух из помещения нагнетается в патрон через боковое отверстие с помощью электровентилятора ЭРВ-49.
2. В процессе прохождения через каталитический наполнитель углекислый газ нейтрализуется.<
3. Очищенный воздух поступает:
   • При каскадном подключении (2-3 патрона) – через верхнее торцевое отверстие в следующий патрон;
   • При одиночном использовании – напрямую в вентиляционную систему помещения.

Особенности эксплуатации:

• Поддержание подпора воздуха осуществляется за счет подачи кислорода из баллонов;
• Работа системы возможна только при комплексном использовании с кислородными баллонами.

Особенности монтажа и эксплуатации патрона РП-100

Направление воздушного потока: В отличие от фильтров-поглотителей ФПУ-200 и ФП-300, патрон РП-100 требует строгого соблюдения направления воздушного потока:

• Вход воздуха – боковое торцевое отверстие (маркировано «ВХОД»);
• Выход воздуха – верхнее отверстие (маркировано «ВЫХОД»).

Критические условия:

• Неправильный монтаж (по аналогии с ФПУ-200/ФП-300) приведет к полной неработоспособности системы.
• Эксплуатация возможна только при концентрации CO₂ ≥ 2% в воздухе помещения (контроль газоанализаторами).

Эксплуатационные параметры:

• Температурный диапазон: 18°С до 35°С;
• Относительная влажность: 30–95%.

Монтаж патронов РП-100

Патроны РП-100 монтируются в вертикальные колонки, состоящие из не более трёх единиц (для экономии пространства).

Ключевые требования:

1. Схема подключения аналогична фильтрам-поглотителям ФПУ-200, но с обязательным соблюдением направления воздушного потока:

• Вход воздуха через боковое торцевое отверстие (маркировка «ВХОД»);
• Выход воздуха через верхнее отверстие (маркировка «ВЫХОД»).

2. Количество колонок и патронов определяется проектом защитного сооружения или паспортом ЗСГО. Самостоятельное изменение конфигурации запрещено.

3. Соединение патронов:

• Установка друг на друга (верхний торец к нижнему);
• Фиксация специализированными крепёжными элементами.

4. Комплекты монтажных деталей:

   • Совместимы с патронами РП-100 и РП-100-1;
   • Комплектация зависит от количества патронов в колонке;
   • Состав указан в паспорте на каждый комплект.

Варианты монтажа патронов в колонну составляет:

1. Колонна из 1-го патрона устанавливается в вентсистему при помощи составных частей 1:1.

2. Колонна из 2-х патронов устанавливается в вентсистему при помощи составных частей 1:2.

3. Колонна из 3-х патронов устанавливается в вентсистему при помощи составных частей 1:3.

Схема установки патронов РП-100

Патроны РП-100 и монтажные комплекты заказываются раздельно. При заключении договора поставки допустимо указать необходимость комплектации патронов РП-100 соответствующими монтажными деталями.

Технические характеристики патрона РП-100

Гарантия и утилизация

Гарантийный срок хранения патронов РП-100 составляет не более 7,5 лет с момента приемки ОТК. По истечении срока изделия подлежат списанию, замене на новые, а также обязательной передаче специализированной организации для обеззараживания и утилизации. Самостоятельная утилизация запрещена.

Схема маркировки патронов регенеративных РП-100

Требования к закупке и монтажу

- При закупке новых патронов необходимо учитывать, что в одну колонну разрешается устанавливать изделия только одной производственной партии.

- Маркировка наносится на корпус несмываемой черной краской/мастикой и включает обозначения «Вход» и «Выход» для корректного монтажа и направления воздушного потока.

Документация

- Каждое изделие сопровождается оригиналом паспорта, упакованным в герметичную упаковку внутри деревянной обрешетки.

- В паспорте указываются: номер партии, номер изделия, дата изготовления, технические данные, комплектность, а также подписи и печати ОТК и производителя.

- Для полной партии предоставляется оригинал паспорта на партию, для частичной - заверенная копия.

Упаковка и поставка

- Патроны поставляются в деревянных ящиках. Монтажные комплекты упаковываются аналогично (возможна совместная упаковка нескольких комплектов).

- Состав поставки: изделие (патрон или монтажный комплект), деревянная тара, паспорт с отметками ОТК.
