Режимы работы
-
Режим I: Очистка наружного воздуха от радиоактивной пыли.
-
Режим II: Очистка от радиоактивной пыли, отравляющих веществ, бактериальных аэрозолей, а также нейтральных и ядовитых дымов.
-
Режим III: Регенерация воздуха по кислороду при герметизации убежища с очисткой от окиси углерода.
*Отличие от ФВК-1: Оснащен регенеративной установкой РУ150/6 для работы в режиме изоляции от внешней среды.
В состав комплекта ФВК-2 входят:
|
№ |
Наименование узла и деталей |
Количество, шт |
Примечание |
|
1 |
Фильтры-поглотители ФПУ-200 |
3 |
или ФПУ-200Т или ФПУ-200 УБ |
|
2 |
Регенеративная установка РУ-150/6 |
1 |
|
|
3 |
Вентилятор ЭРВ 600/300 |
2 |
|
|
4 |
Предфильтр ПФП-1000 |
2 |
|
|
5 |
Фильтр гопкалитовый ФГ-70 |
1 |
|
|
6 |
Клапан ДУ-200 Р |
2 |
Допускается ДУ-200 |
|
7 |
Клапан ДУ-200 П |
2 |
|
|
8 |
Клапан ДУ-100 |
4 |
|
|
9 |
Тягонапоромер |
2 |
|
|
10 |
Термометр |
1 |
|
|
11 |
Монтажные детали |
Комплект |
Технические характеристики комплекса ФВК-2
|
№ |
Наименование показателя |
Значение |
|
1 |
Производительность, м 3 /час, не менее I режим II режим III режим |
1200 300 70 |
|
2 |
Эффективность очистки от пыли, %, не менее |
97 |
|
3 |
Эффективность очистки от окиси углерода, %, не менее |
99,5 |
|
3 |
Напряжение питания, В |
380/220 |
|
4 |
Установленная мощность электродвигателя вентилятора, кВт |
0,55 |
|
5 |
Масса комплекта, кг, не более |
1230 |
Принцип работы

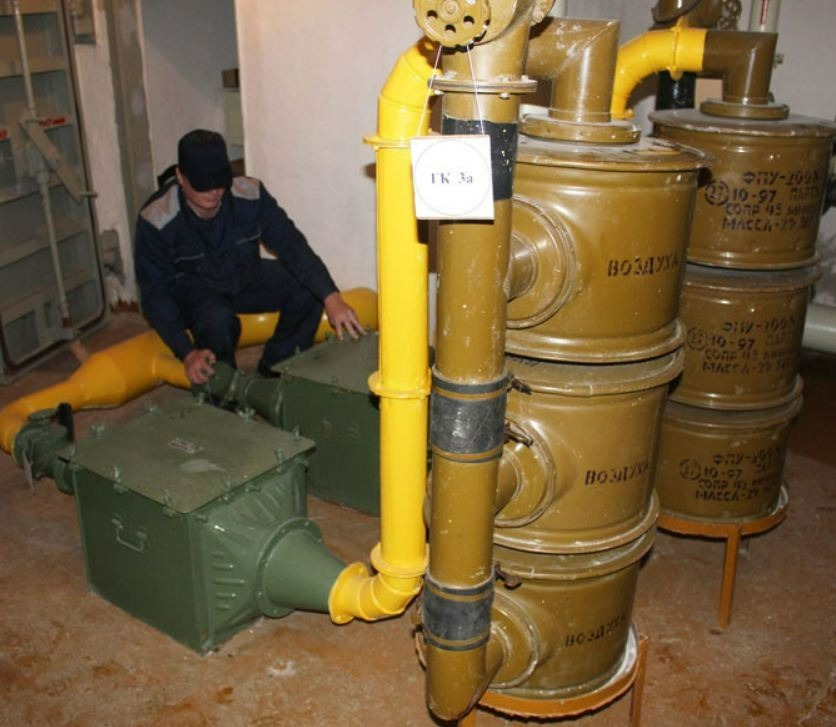

- Режим I-II: Воздух нагнетается электровентиляторами ЭРВ 600/300 через противовзрывное устройство, предфильтр ПФП-1000 и колонку фильтров-поглотителей ФПУ-200.
- Режим III: Наружный воздух очищается от CO₂ фильтром ФГ-70, после чего проходит через теплообменник и систему фильтров. Рециркуляция и регенерация кислорода обеспечиваются установкой РУ-150/6.
Меры безопасности
- Корпус ФГ-70 нагревается до 300°C - запрещено прикасаться без СИЗ.
- Замена фильтров (ПФП-1000, ФПУ-200) проводится персоналом в средствах защиты (противогаз, костюм Л-1).
- Обслуживание осуществляется по инструкции с привлечением квалифицированных специалистов.
Контроль работы установки ФВК-2
- Приборы: тягонапоромер ТНЖ-Н (давление, подпор), расходомер (объем воздуха), ртутный термометр (температура ФГ-70).
- Обязателен мониторинг концентрации ОВ и радиоактивного заражения.
Комплектация и документы
- Основные компоненты: ФПУ-200, ПФП-1000, ФГ-70, ЭРВ 600/300, РУ-150/6.
- Документы: паспорта на каждый фильтр-поглотитель ФПУ-200, предфильтр ПФП-1000, фильтр ФГ-70, ЭРВ-600/300, формуляр с отметками ОТК и МО РФ.
Упаковка и хранение :
- Компоненты упакованы в деревянные ящики с маркировкой: «Верх», «Хрупкое», «Беречь от влаги».
- Отверстия фильтров закрыты заглушками для защиты от повреждений.
- Гарантийный срок хранения: 10 лет (в заводской упаковке).
