Кабельная проходка ОГНЕЗА-ПМ-К

В наличии
Кабельные проходки ОГНЕЗА-ПМ-К используются для заделки мест прохода технологических трубопроводов, трубопроводов инженерных систем, кабелей и кабельных систем через стены, перекрытия и другие строительные конструкции. В случае пожара проходки препятствуют распространению огня и дыма в смежные помещения.
Заказать товар Задать вопрос
Цвет
светло-серый, красный
Диаметр
110, 20, 40, 50, 65, 80, 90
125
Коэффициент вспучивания, не менее %
900
Инерционность полного срабатывания, не более, мин
4
t° эксплуатации
-50°С до +80°С
t° начала расширения
+150°С
Предел огнестойкости IET, мин
180

Проходка кабельная используется для блокирования распространения пожара вдоль кабельных коммуникаций через стены и перекрытия с нормируемыми пределами огнестойкости.

Рекомендации по монтажу

  • Кабельная проходка применяется для кабельных линий, проложенных как в металлической закладной трубе, так и без нее, через стены толщиной не менее 150 мм
  • Применяется как для одиночного кабеля, так и пучка кабелей.

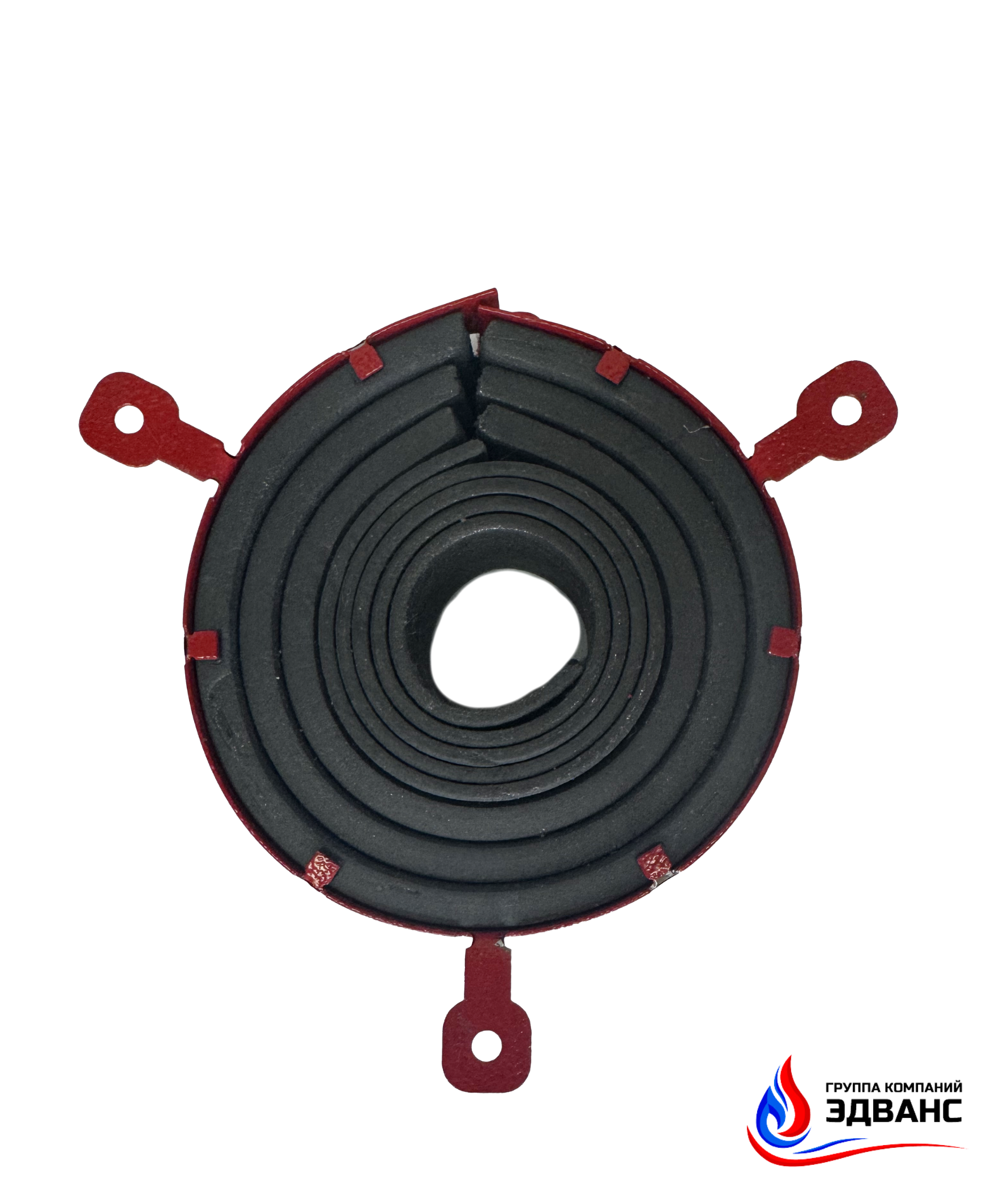

  • Кабельные муфты монтируются с двух сторон в металлическую гильзу в стене или перекрытии вдоль прокладки кабельных линий. При отсутствии гильзы муфта монтируется в отверстие, предварительно заделанное минеральной ватой.
  • Муфта монтируется корпусом внутрь стены или перекрытия, либо наружу, в зависимости от выбранного способа монтажа.
  • Муфта крепится к стене или потолочному перекрытию металлическими дюбелями или анкерными болтами.
  • Корпус муфты разъемный, что позволяет с легкостью осуществлять демонтаж замену кабельной проходки.

Кабельная проходка "ОГНЕЗА-ПМ-К"  является защитным барьером для огня и дыма, распространяющимся по трубам и кабелям коммуникаций во время пожара. Изделие оснащено удобным замком-защелкой, который позволяет устанавливать кабельную проходку без труда на любые трубопроводы и кабели диаметром не более 125 мм. Кабельные проходки с пределом огнестойкости в 180 минут являются необходимой защитой для коммуникации любого типа зданий: от частных до общественных и промышленных. Изделия выполнены из высококачественного материала и покрыты порошковой краской для предотвращения коррозии.

Тип противопожарной
муфты
D муфты,
мм
Высота муфты,
мм
Ширина
вкладыша, мм
Количество вкладышей
ТРМ 3/7 мм,
шт
Масса муфты,
г

ПМ-К-20/40

20-40 32 30 2/- 55

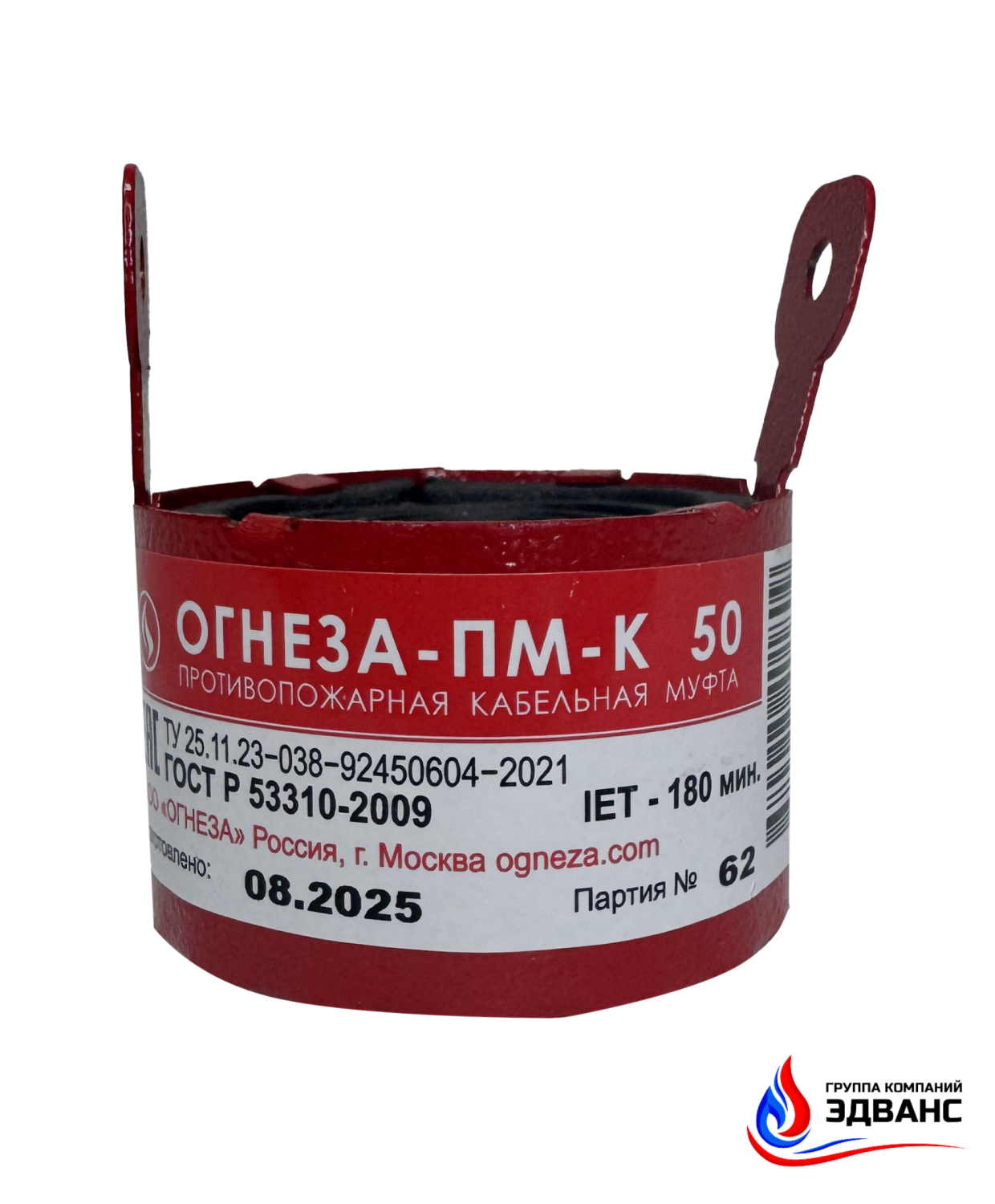

ПМ-К-50

50 32 30 2/2 55

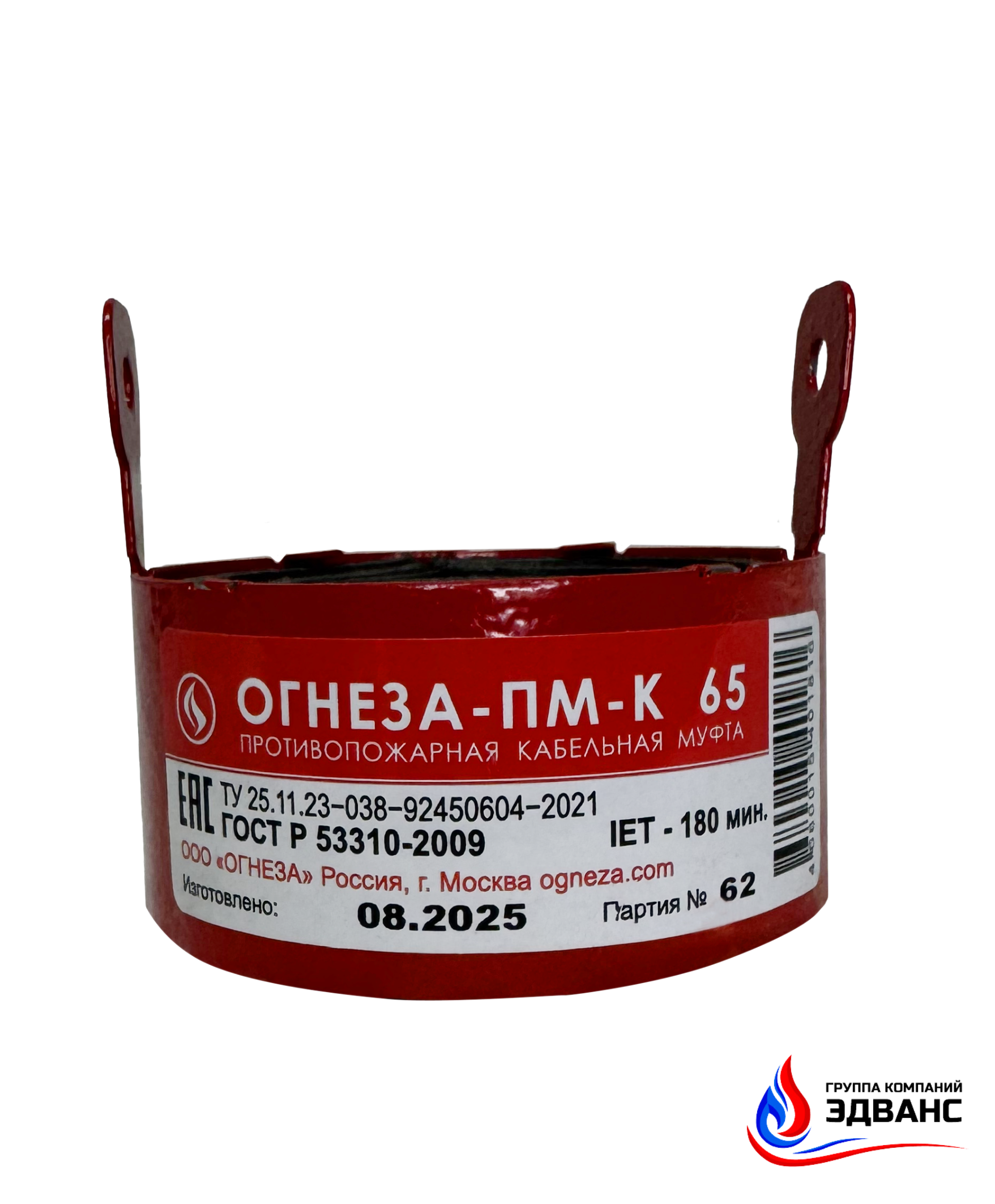

ПМ-К-65

65 32 30 4 55

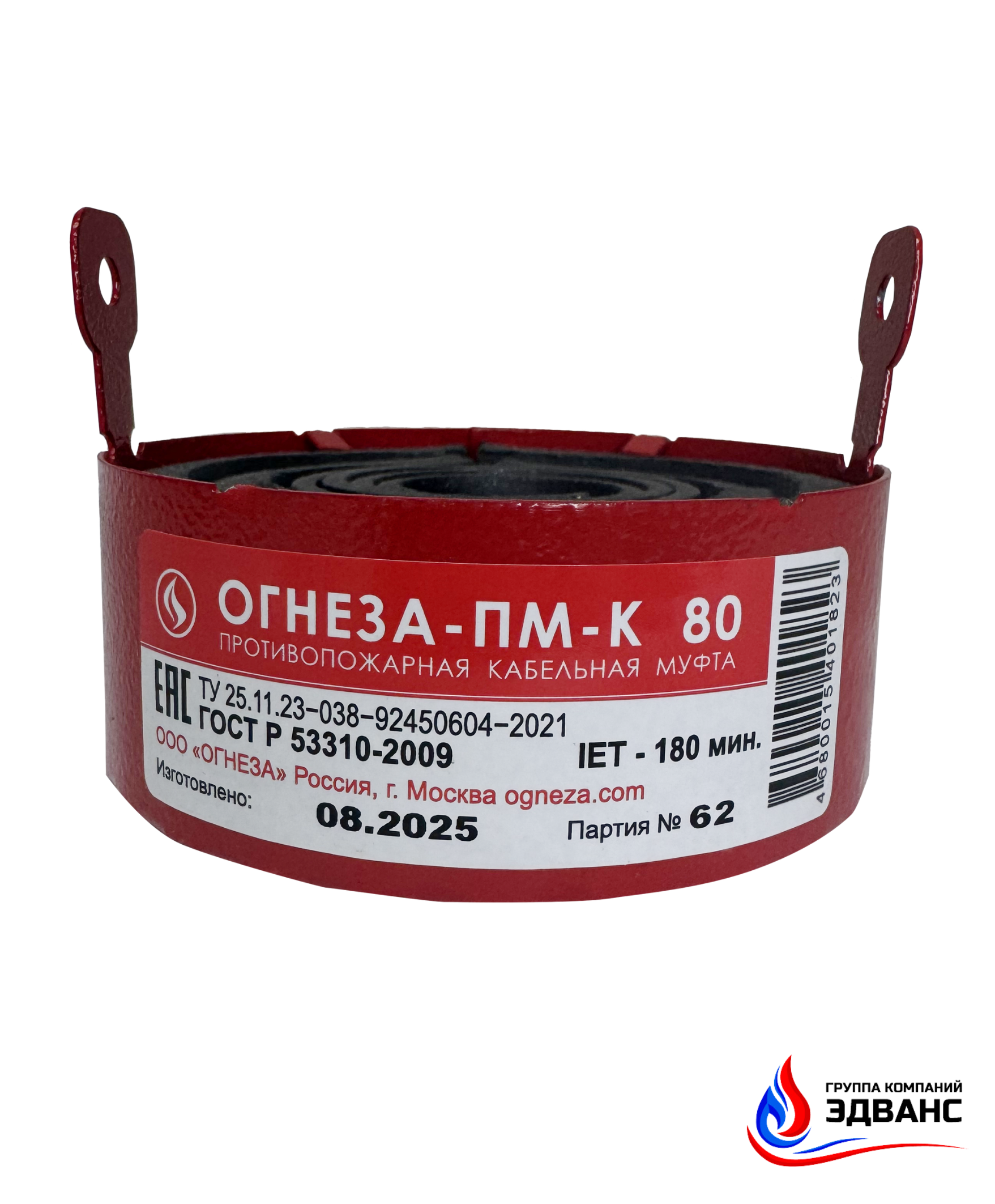

ПМ-К-80

80 32 30 4 65

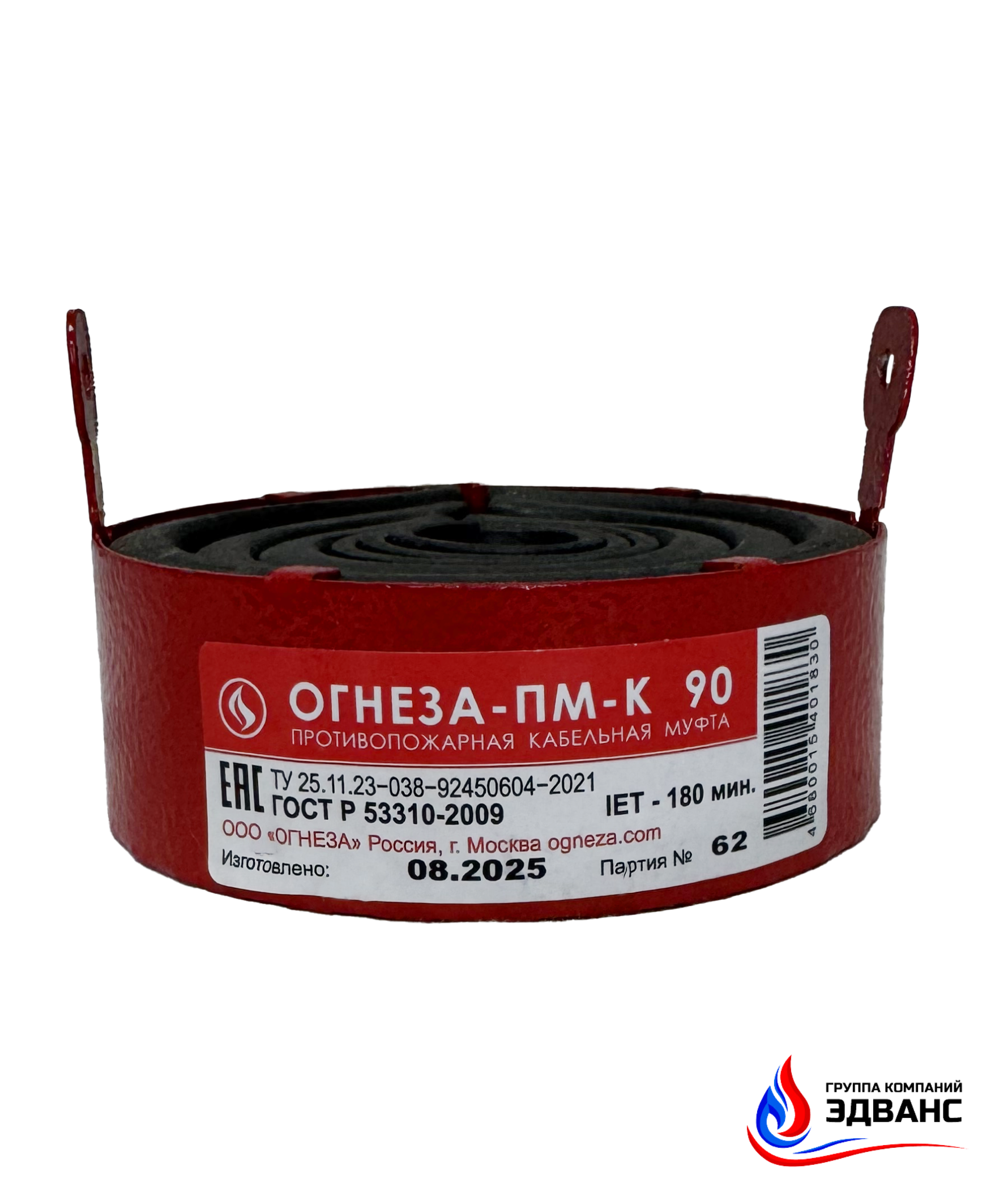

ПМ-К-90

90 32 30 4 75

ПМ-К-110

110 32 30 4 80/100

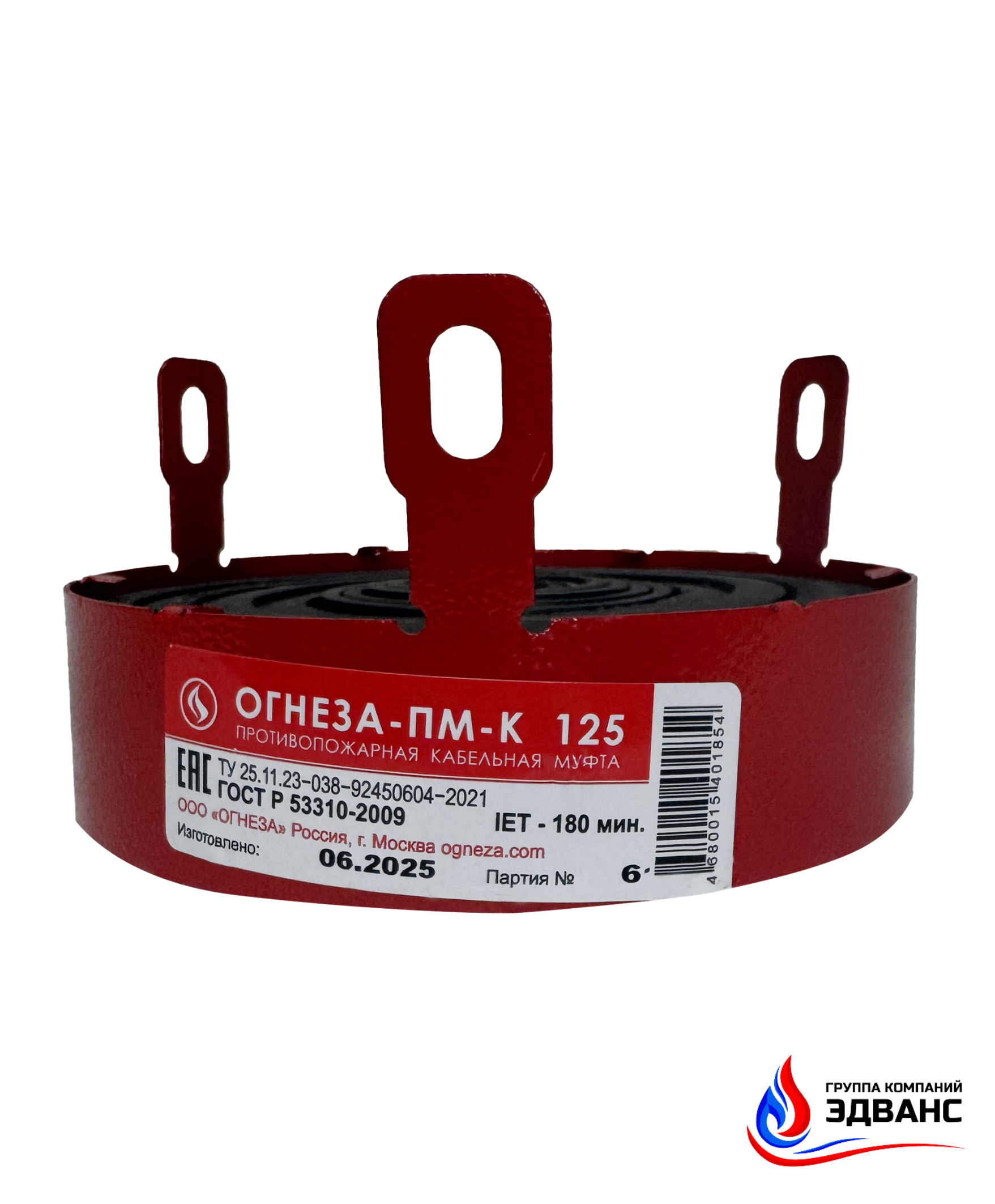

ПМ-К-125 125 32 30 7 200
